Leitfähigkeitsmessumformer
Typ CST 4
9.3
Ausbau Messumformer
GEFAHR
Beim Lösen des Messumformers kann Dampf oder heißes Wasser unter hohem Druck austreten. Schwerste Verbrü-
hungen am ganzen Körper sind möglich! Messumformer nur demontieren, wenn Kessel oder System, in dem sich
der Messumformer befindet, garantiert drucklos und ausreichend abgekühlt sind.
GEFAHR
Schwere Verbrennungen durch den heißen Leitfähigkeitsmessumformer sind möglich. Der Leitfähigkeitsmessum-
former ist beim Betrieb sehr heiß. Führen Sie Montage- und Wartungsarbeiten nur an abgekühlten Leitfähigkeits-
messumformern durch. Demontieren Sie den Leitfähigkeitsmessumformer nur im abgekühlten Zustand.
Benötigte Werkzeuge: Gabelschlüssel SW41
•
Energieversorgung abschalten.
•
Kabelanschluss / M12-Stecker vom Messumformer trennen.
•
Messumformer mit Gabelschlüssel SW 41 lösen.
10 Elektrische Installation
Das Anschlussgehäuse ist durch eine selbstsichernde Befestigungsmutter mit dem Elektrodenteil verschraubt.
Vor dem elektrischen Anschluss kann daher das Anschlussgehäuse um max. +/- 180 ° in die gewünschte Rich-
tung (Kabelabgang) gedreht werden. Diese Arbeit ist durch den Service vom Kesselhersteller oder durch Fach-
personal, das vom Kesselhersteller für diese Arbeiten ausdrücklich autorisiert ist, vorzunehmen.
ACHTUNG
Nur das Komplettsystem bestehend aus Leitfähigkeitsmessumformer und dem entsprechenden Auswertegerät des
Kesselherstellers (beides zwingend Lieferumfang des Kesselherstellers) ist als Leitfähigkeitsüberwachungseinrich-
tung bzw. Absalzregler (siehe Betriebsanleitung K006 Absalzregelventil) bzw. mit der Abschlammschnellschluss-
armatur (siehe Betriebsanleitung K005 Abschlammschnellschlussarmatur) zugelassen.
Die bauseitige Bereitstellung des Auswertegeräts (gleich welcher Art) führt unmittelbar zum Erlöschen der Zulas-
sung! Ein Betrieb ohne Zulassung ist nicht zulässig.
Der Leitfähigkeitsmessumformer wird über den am Messumformer verbauten fünfpoligen M12 Stecker elektrisch angeschlos-
sen. Die PIN-Belegung des Steckers am Leitfähigkeitsmessumformer ist in Abbildung "PIN-Belegung Stecker" dargestellt. Als
Anschlussleitung ist eine flexible, abgeschirmte Steuerleitung mit einem Mindestquerschnitt von 0,75 mm2 zu verwenden. Die
max. Leitungslänge ist durch die max. Bürde (Widerstand), die durch die Stromquelle betrieben werden kann, begrenzt und
beträgt ab 0,75 mm² max. 150 m.

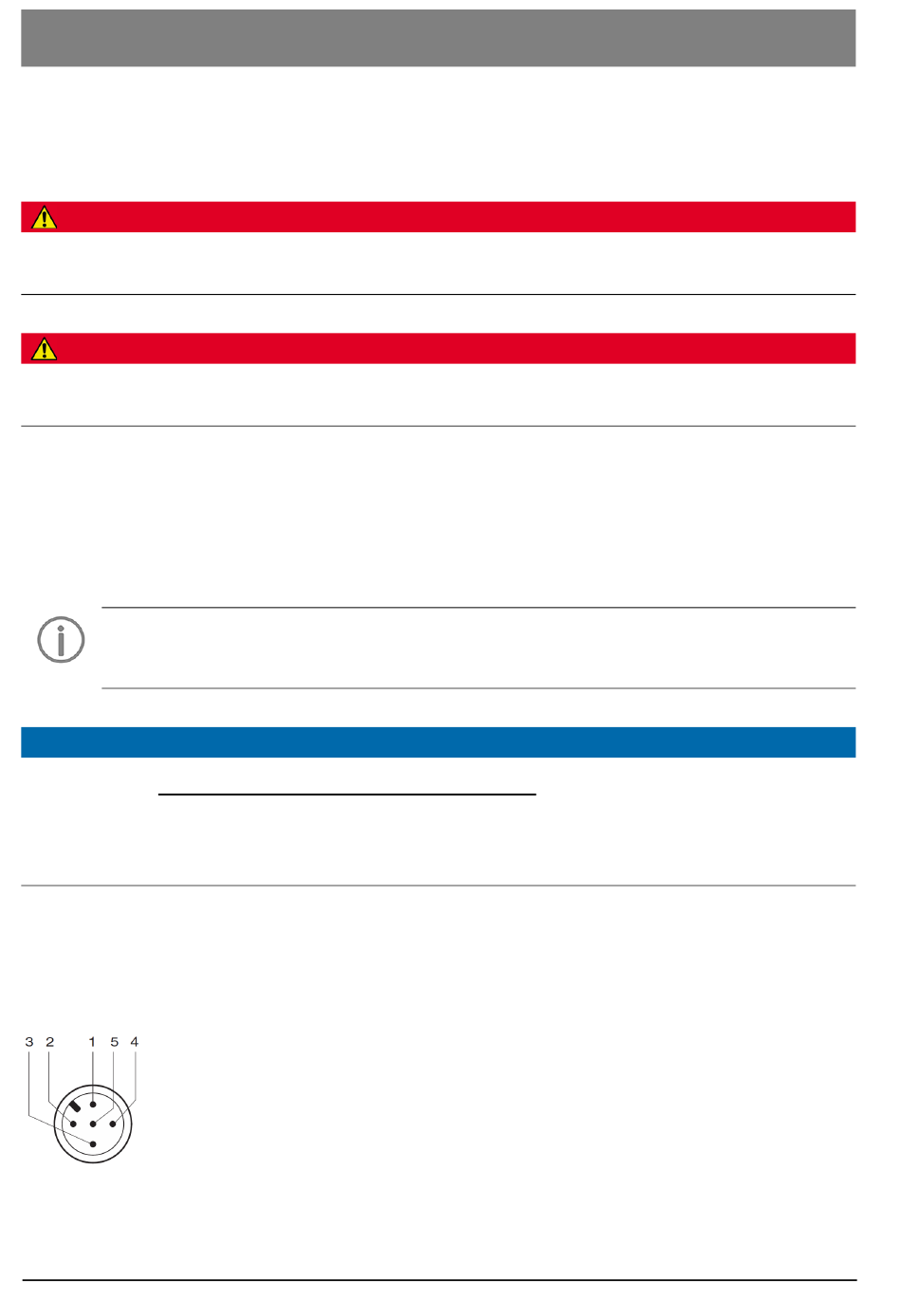

Abb. 10-3 PIN-Belegung Stecker
I040 - 04 (2023/04) - de
1
-20 mA Datenleitung
2
+20 mA Datenleitung
3
24 V Spannungsversorgung
4
0 V Spannungsversorgung
5
S Shield (Abschirmung)
Bosch Industriekessel GmbH
