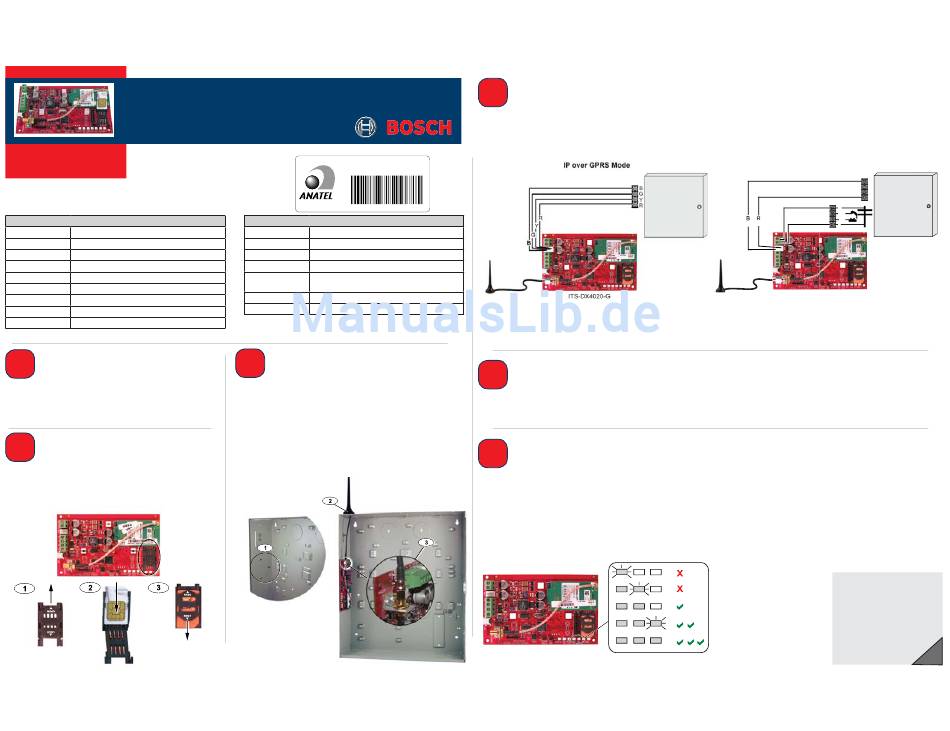

Bosch Conettix ITS-DX4020-G Kurzanleitung

Conettix ITS-DX4020-G
GPRS/GSM IP-Übertragungsgerät
Kurzanleitung
Vollständige Installations-, Konfigurations- und Prüfanleitungen finden Sie in der
Conettix ITS-DX4020-G Installations- und Betriebsanleitung (T/N: F01U133268)
auf der mitgelieferten CD-ROM.
Kompatibilität mit der Zentrale
DS7200V2 Serie Version 2.10 oder höher
DS7400XiV4 Version 4.10 oder höher
FPD-7024 Alle Versionen
Easy Series Version 3.0 oder höher
GV2 Serie D9412GV2, D7412GV2 und D7212GV2
GV3 Serie D9412GV3, D7412GV3, D7212GV3
GV4 Serie D9412GV4, D7412GV4, D7212GV4
ICP-CMS6-CHI
ICP-CMS8-CHI
1 1
Trennen der Stromversorgung
Bevor Sie das ITS-DX4020-G installieren, trennen Sie die Zentrale
von der Stromversorgung (Wechselstrom und Batterie zur
Notstromversorgung).
2 2
Einlegen der SIM-Karte
1. Öffnen Sie den SIM-Kartenhalter.
2. Legen Sie die SIM-Karte in die Kartenführung ein.
3. Schließen Sie den SIM-Kartenhalter.
MODELO: ITS-DX4020-G
2113-12-5164
( 0 1 ) 0 7 8 9 1 0 0 9 5 3 8 4 7 1
Zulassungen
ANATEL Nr.: 2113-12-5164
Australien A-Tick-zugelassen
CE - EN 60950 Sicherheit
- EN 50130-4 Elektromagnetische Verträglichkeit
- EN 55022 Abgestrahlte und leitungsgebundene
Emissionen
INCERT Nr.: B-509-0005/d
Norwegisch FGI: T-127/09, ATS4, Klasse 3
3 3
Befestigen des ITS-DX4020-G
1. Befestigen Sie das ITS-DX4020-G mit den im Lieferumfang enthaltenen
Befestigungsschrauben am Zentralengehäuse.
Verwenden Sie zur Befestigung eins der Standarddreilochmuster
des Zentralengehäuses. Entfernen Sie ggf. die drei vorgestanzten
Durchführungen.
2. Befestigen Sie die Magnetantenne an einer metallischen
Oberfläche.
3. Schließen Sie das Antennenkabel am ANTENNA-Schraubanschluss
am ITS-DX4020-G an.
4 4
Verbinden mit der Zentrale
Verbinden Sie das ITS-DX4020-G wie nachfolgend dargestellt mit der Zentrale.
• Dualer Funkmodus (Kommunikation mit IP über GPRS und Kontakt-ID über GSM): Easy Series
• IP über GPRS-Modus: alle kompatiblen Zentralen
PSTN (Kontakt-ID) über GSM: DS7200V2, DS7400XiV4, Easy Series, FPD-7024, GV3 Serie, GV4 Serie, ICP-CMS8-CHI, ICP-CMS6-CHI
•
DS7200V2 Serie
DS7400XiV4
Easy Series
FPD-7024
GV2 Serie
GV3 Serie
GV4 Serie
ICP-CMS6-CHI
ICP-CMS8-CH
HINWEIS: Zum Einrichten eines dualen Funkmodus gehen Sie gemäß der Abbildung „PSTN (Kontakt-ID) über GSM-Modus" vor, verwenden Sie jedoch alle vier
Datenbuskabel.
5 5
Einschalten der Stromversorgung
Versorgen Sie das System mit Strom (Wechselspannung und
Batterie zur Notstromversorgung).
6 6
Prüfen der Signalstärke
Prüfen Sie die Signalstärke-LEDs (SS1, SS2 und SS3).
• Wenn die Signalstärke akzeptabel ist, können Sie das ITS-DX4020-G konfigurieren.
• Wenn die Signalstärke ungenügend ist, prüfen Sie den Standort auf mögliche Ursachen für Signalstörungen.
HINWEIS: Je nach verwendeter SIM-Karte kann die erste Anmeldung bis zu 3 Minuten dauern. Wenn die Anmeldung der SIM-Karte abgeschlossen ist,
leuchten die Signalstärken-LEDs auf.
SS1 SS2 SS3
SS1 SS2 SS3
SS1 SS2 SS3
SS1 SS2 SS3
SS1 SS2 SS3
PSTN (Contact ID) over GSM Mode
R
RH
TH
(+)
(-)
T
ITS-DX4020-G
=
www.boschsecuritysystems.com
=
=
=
© 2012 Bosch Security Systems, Inc.
=
2012.10
F01U274446-02 de
B
G
Y
R
DS7200V2 Series
DS7400XiV4
DS7200V2 Serie
Easy Series
DS7400XiV4
FPD-7024
Easy Series
GV3 Series
FPD-7024
GV3 Serie
GV4 Serie
1
