Leitfähigkeitsmessumformer
Typ CST 4
ACHTUNG
Die Kabelabschirmung (Kabel zwischen Messumformer und der Gegenstelle - üblicherweise der Klemmkasten am
Kessel) ist beidseitig aufzulegen. Die Abschirmung auf der Seite des Messumformers kann entweder über einen me-
tallischen, geschirmten Gegenstecker erfolgen oder alternativ dazu durch Anschließen des PIN-Nr. 5 (S Shield (Ab-
schirmung)).
11 Inbetriebnahme
Die erstmalige Inbetriebnahme oder Wiederinbetriebnahme nach Austausch des Messumformers oder des
Anschlussgehäuses des Messumformers darf nur durch den Service vom Kesselhersteller oder durch
Fachpersonal erfolgen, das vom Kesselhersteller für diese Arbeiten ausdrücklich autorisiert ist.
12 Betrieb (Bedienung)
Für den Normalbetrieb sind neben den unter dem Kapitel "Wartung und Pflege" aufgeführten Prüfungen regelmäßig (alle 3
Tage) Vergleichsmessungen zum Beispiel mit Hilfe der Probenentnahme an der Absalzregelarmatur (siehe Betriebsanleitung
K006 Absalzregelarmatur) durchzuführen.
Treten Abweichungen auf, lesen Sie Kapitel "Maßnahmen bei außergewöhnlichen Beobachtungen und Betriebsstörungen".
12.1 Funktionsprüfung
Zur Funktionsprüfung lesen Sie die Betriebsanleitung des angeschlossenen Auswertegerätes:
•
H009 Digitalregler KS90-1
•
G350 Leitfähigkeitsregelung
•
G351 Leitfähigkeitsregelung über Abschlammschnellschlussarmatur
12.2 Bedienfeld

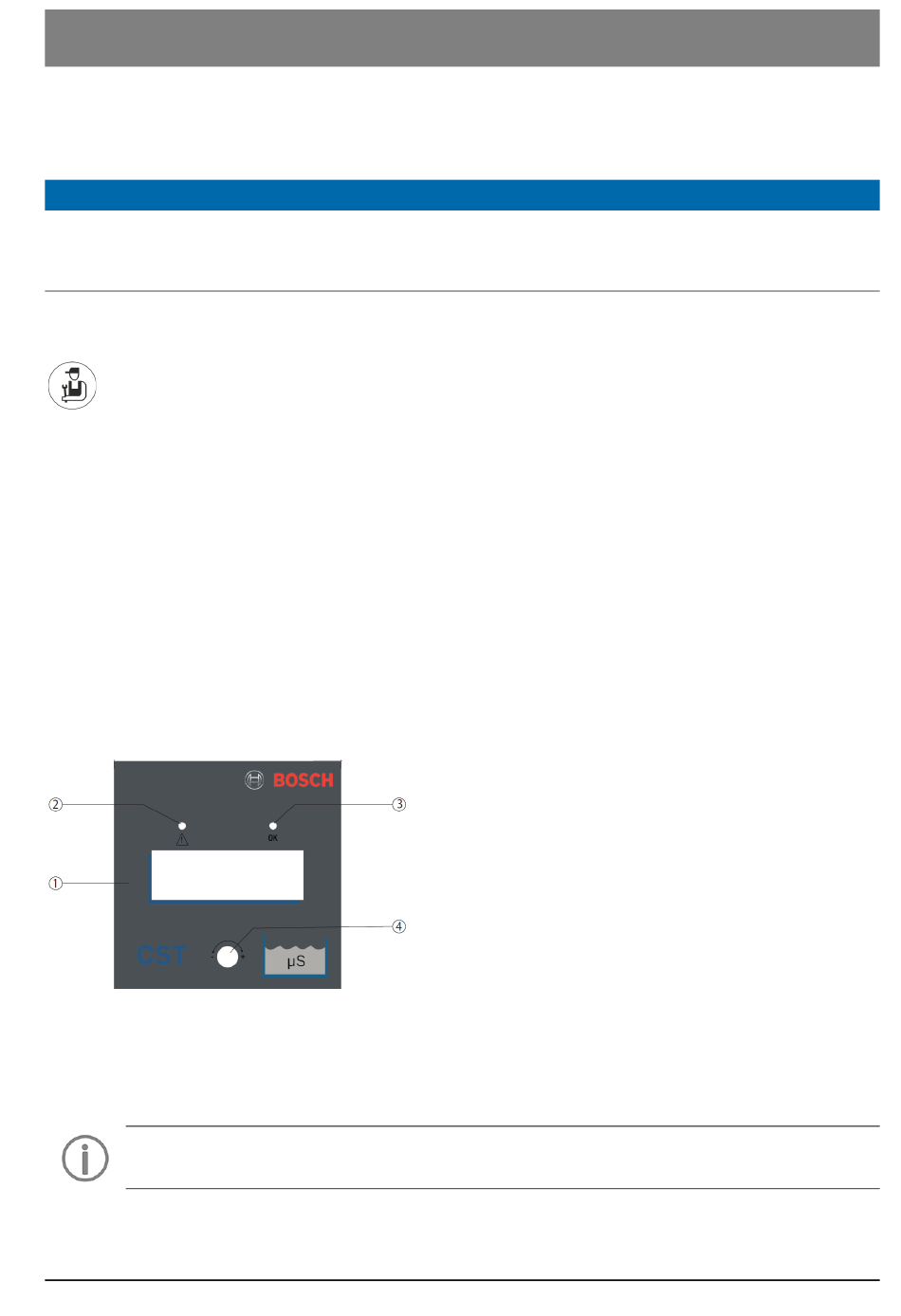

Abb. 12-4 Bedienfeld
Das Display zeigt im Normalbetrieb den gemessenen Leitfähigkeitsmesswert (4-stellig) an, z. B. 1550 und setzt diesen Wert
entsprechend dem voreingestellten Messbereich (siehe 12.2.1 Funktion des Drehgebers – Parameter „Scout") in ein Stromsi-
gnal von 4-20 mA um. Nach Auswahl eines zutreffenden Messbereichs sind sofort nach dem Einbau bereits plausible Messsi-
gnale zu erwarten.
Die Anzeige der Störmeldungen erfolgt nach deren Priorität. Meldungen mit höherer Priorität werden dauerhaft
vor Meldungen mit niedriger Priorität angezeigt. Stehen mehrere Meldungen an, erfolgt kein Wechsel zwischen
den einzelnen Meldungen.
I040 - 04 (2023/04) - de
1
Anzeige Istwert / Fehlercode / Grenzwert – grün, 4-stellig
2
LED 1, Störung – rot - (Alarm-LED)
3
LED 2, Funktion OK – grün
4
Drehgeber mit Tastfunktion zur Bedienung und für Einstellun-
gen
4)
LED 2 blinkt grün, wenn das Gerät einen Selbsttest durchführt.
Während der Selbsttestphase wird der Messwert nicht aktualisiert.
Bosch Industriekessel GmbH
4)
