6.3
Anforderungen an den Abwasseranschluss
•
7
Montage
7.1
GiO-MODUL anschließen
12 / 32
•
Abwasseranschlüsse gemäß DIN EN 12056 und den örtlich geltenden Vor-
schriften ausführen.
•
In Abhängigkeit vom Einsatzzweck der Spülmaschine, anhand der allgemei-
nen/örtlichen Vorschriften einen Fettabscheider vorsehen.
Abwasseranschluss
Laugenpumpe vorhanden
Anschlussleitung ab
Ausgang Maschine
Besondere nationale
Bedingungen
Maximale Ablaufhöhe über
dem fertigen Fußboden
Ohne GiO-MODUL
Mit GiO-MODUL Rückwand
und separat beigestellt
Mit GiO-MODUL integriert im
Sockel 120 mm
Mit GiO-MODUL integriert im
Sockel 150 mm
Hinweis
Gilt nur für Maschinen ab M007DWUCM2-**!

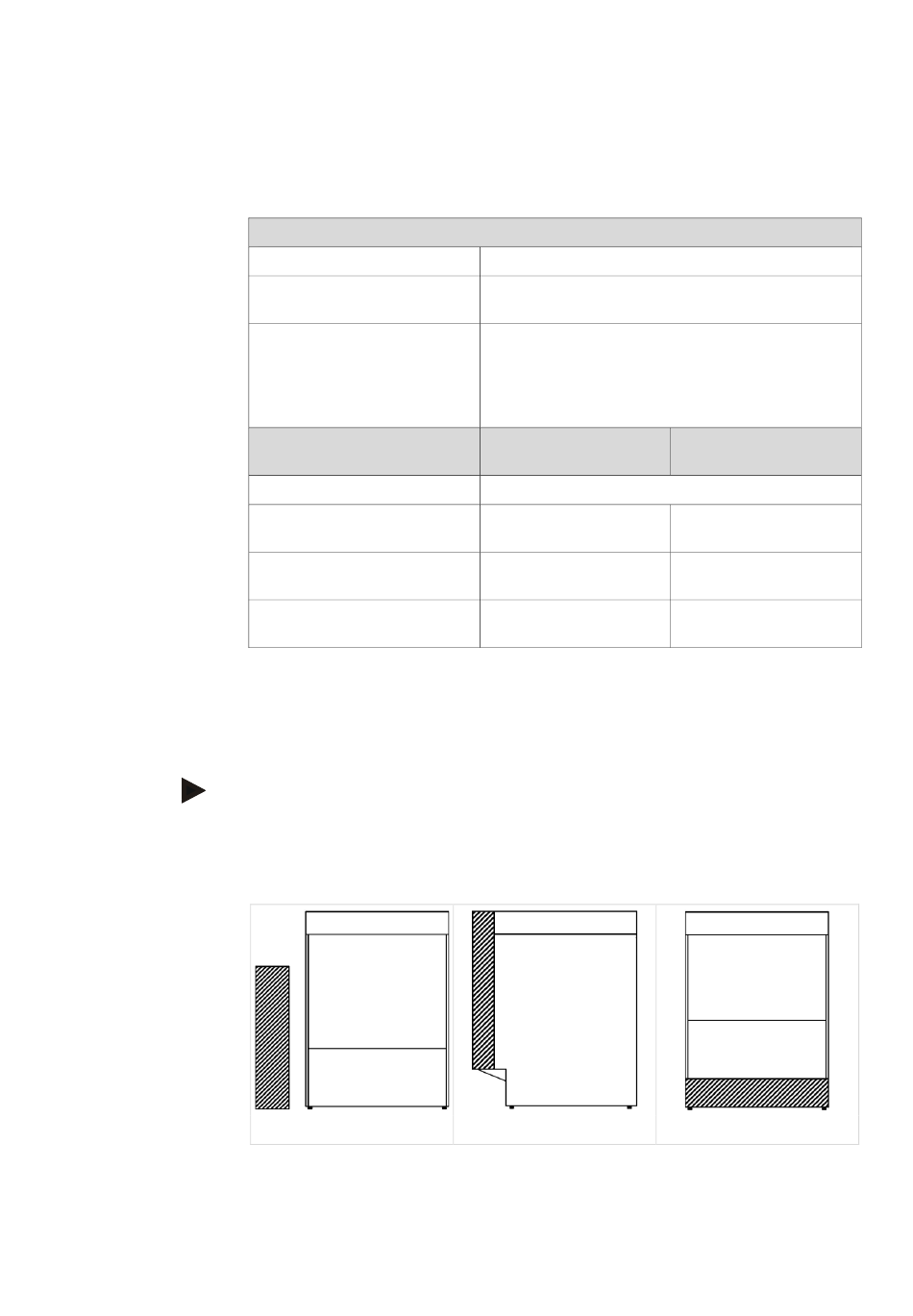

Bei den Varianten GiO-MODUL in Rückwand bzw. GiO-MODUL separat beigestellt
müssen noch Vorbereitungen getroffen werden. Beim GiO-MODUL im Sockel sind
keine Vorbereitungen notwendig.
Variante beigestellt
Bei der Variante „GiO-MODUL Rückwand" muss der Schlauch vom extern befestig-
ten Vorfilter noch angeschlossen werden. Bei der Variante „GiO-MODUL separat
beigestellt" müssen zusätzlich noch die Leitungen für Permeat, Konzentrat- und Per-
meatrückführung in der Maschine angeschlossen werden.
ja
1,6 m
Australien: Der Ablaufschlauch muss wasserdicht
mit einer Ablaufgarnitur gemäß AS 1589 AS 2887
und einer Sanitär-Abwasserleitung oder Sanitär-
Abwasserarmatur gemäß AS/NZS 1260 verbun-
den sein
M-iClean US/UM
420 mm
540 mm
570 mm
Variante Rückwand
M-iClean UM+/UL
700 mm
540 mm
660 mm
690 mm
Variante Sockel
9022060
