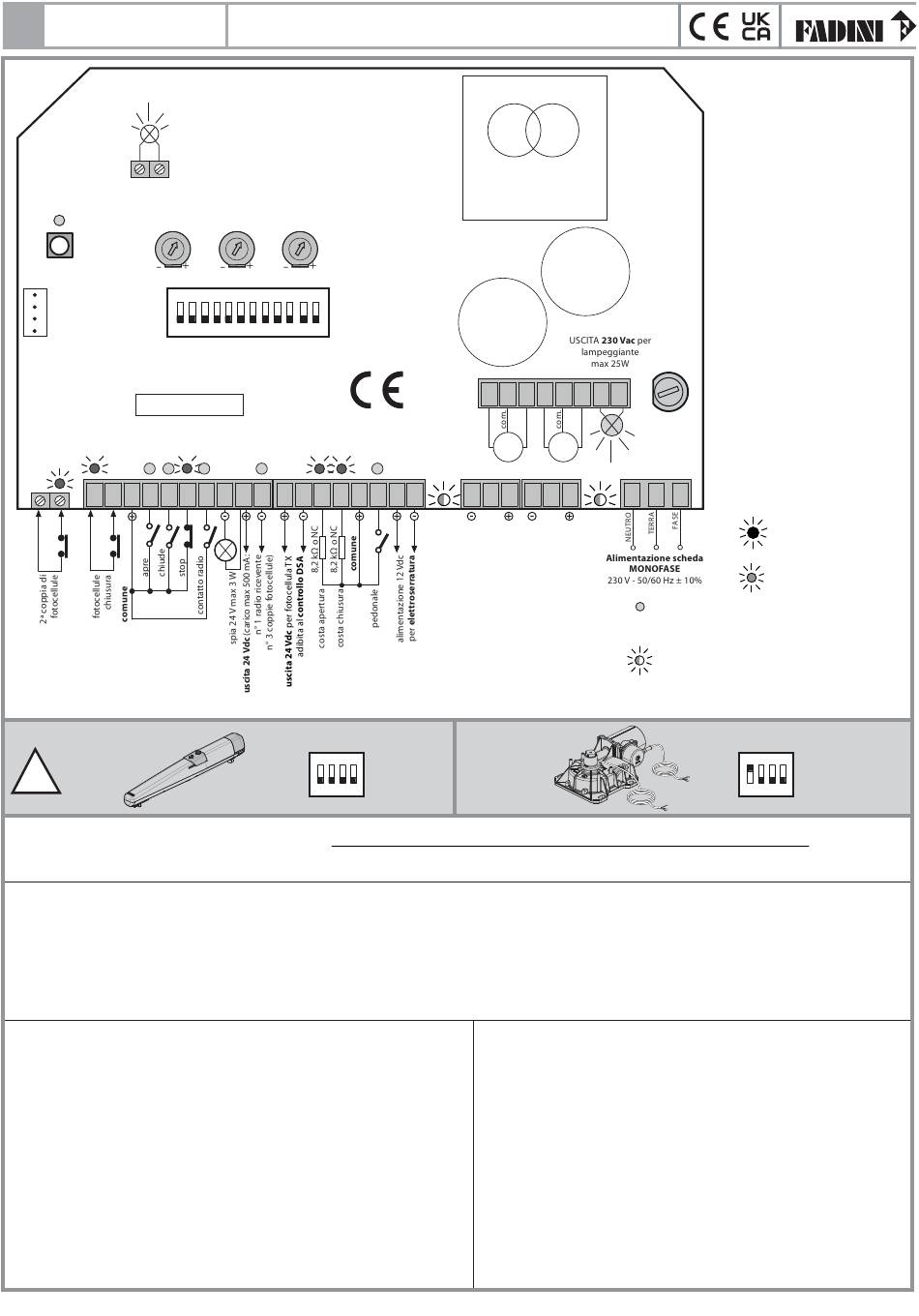

Elpro 43
IT
Uscita relè o lampada di
cortesia 24 Vdc max 50 mA
Pulsante di
programmazione
FORZA
LP
DURANTE
CORSA
SUPPORTO
ON
PER SCHEDA
RADIO AD
OFF
INNESTO
1 2 3 4 5 6 7 8 9 10 11 12
ELPRO 43
E 43
L2
L4 L5 L6 L7
L0
1 2 3 4 5 6 7 8 9 10
NC
NC
DARDO 430
!
Descrizione generale: il programmatore elettronico ELPRO 43 è stato realizzato per gestire l'apricancello DARDO 430 e FOX 730 a 230 Vac, installato su cancelli a una
e a due ante battenti. Alimentato a 230 V - 50 Hz monofase. La ditta costruttrice non si assume responsabilità circa l'uso improprio del programmatore; inoltre, si riserva
il diritto di apportare in qualunque momento modifiche e aggiornamenti al programmatore.
IMPORTANTE PER L'INSTALLAZIONE E IL CORRETTO FUNZIONAMENTO:
- Il programmatore deve essere installato in un luogo asciutto e protetto.
- Accertarsi che l'alimentazione al programmatore elettronico sia 230 V ±10%.
- Per distanze superiori ai 50 metri aumentare la sezione dei fili.
- Applicare un interruttore magneto-termico differenziale del tipo 0,03 A ad alta sensibilità all'alimentazione del programmatore.
- Per alimentazione, motore elettrico e lampeggiatore usare fili di sezione da 1,5 mm² fino a 50 m di distanza.
- Per finecorsa, fotocellule, pulsantiere e accessori usare cavi con fili da 1 mm².
- Se non si usa nessun pulsante di stop eseguire un ponte tra i morsetti 3 e 6.
N.B.: per applicazioni quali accensioni luci, telecamere, ecc. utilizzare relè statici per non creare disturbi al microprocessore.
LED DI DIAGNOSTICA:
L0 (Verde acceso) = Coppia di fotocellule interna, nessun ostacolo presente
L2 (Verde acceso) = Coppia di fotocellule chiusura, nessun ostacolo presente
L4 (Rosso spento) = Apre, si illumina ad impulso di comando apre
L5 (Rosso spento) = Chiude, si illumina ad impulso del comando di chiusura
L6 (Verde acceso) = Blocco, si spegne ad impulso del comando di stop
L7 (Rosso spento) = Radio, si illumina ad ogni impulso del trasmettitore
e contatto radio sui morsetti 3 e 7
L9 (Rosso spento) = Si illumina in caso di corto della 24 Vdc.
Si spegne quando viene tolto il corto
L13 (Verde acceso) = Costa di sicurezza in apertura, si spegne ad ogni intervento
della costa di sicurezza
L14 (Verde acceso) = Costa di sicurezza in chiusura, si spegne ad ogni intervento
della costa di sicurezza
L16 (Rosso spento) = Si illumina ad ogni comando pedonale
E1 (Rosso acceso) = Led encoder
E2 (Rosso acceso) = Led encoder
PROGRAMMATORE ELETTRONICO PER MOTORIDUTTORE DARDO 430
E FOX 730 SU CANCELLI A BATTENTE A DOPPIA ANTA
FORZA
TEMPO
DURANTE
DI PAUSA
RALLENTAMENTO
1 s - 220 s
OVERLOAD
L10
L13 L14
L16
11 12 13 14 15 16 17 18
DIP-SWITCH - B
ON
OFF
1 2 3 4
TRASFORMATORE
Condensatore
Motore M2
da 12,5 μF
Condensatore
Motore M1
da 12,5 μF
A1 C1 B1 A2 C2 B2 19 20
M1
M2
E1
E2
D1 E1 F1 D2 E2 F2
ENCODER
ENCODER
M1
M2
FOX 730
NEL CASO DI MANCATO FUNZIONAMENTO
- Accertarsi che l'alimentazione al programmatore sia 230 V ±10%
- Controllare tutti i fusibili
- Controllare che le fotocellule siano in contatto chiuso
- Controllare che non ci sia una caduta di tensione tra il programmatore
e il motore elettrico
- Controllare tutti i contatti NC del programmatore
NOTA BENE:
Tutti i possibili collegamenti ai morsetti del programmatore sono illustrati
anche nei fogli d'istruzione dei singoli accessori.
3
F1 = 5 A
FUSIBILE
GENERALE
21 22 23
led verde, deve
essere sempre acceso
led rosso acceso
led rosso, deve essere sempre spento, si
accende in presenza di un contatto o di un
comando
led rosso lampeggiante: programmatore in
fase di programmazione, in attesa di un
impulso con pulsante di programmazione
DIP-SWITCH - B
ON
OFF
1 2 3 4
