Elpro 43
FR
Accessoire
Sortie 24 Vdc -
max 500 mA:
V IX 5 3
Lampe clignotante
230 Vac
Sortie 24 Vdc
pour contrôle DSA
Photocellules projecteurs
LISTEAUX DE SECURITE
Les deux entrées dédiées aux listeaux sont séparées, l'une pour l'ouverture et l'autre pour la fermeture et elles sont reconnues par la carte Elpro 43
pendant la phase de programmation.
Grâce à un microcontrôleur dédié aux listeaux sur la plaque, on vérifie constamment l'intégrité et la fonctionnalité du listeaux de sécurité. Un possible
défaut ou perte d'efficacité est signalé par le clignotement continu des LED L13 et L14.
En cas d'obstacle détecté par les listeaux de sécurité (ou photocellule à l'ouverture), le portail inverse sa marche pour une courte distance en libérant
l'obstacle.
Accessoire
Entrée
listeau de sécurité
à l'ouverture
Entrée
listeau de sécurité
à la fermeture
PROGRAMMATEUR ELECTRONIQUE POUR MOTOREDUCTEUR DARDO 430
ET FOX 730 SUR PORTAILS A BATTANT AVEC DOUBLE VANTAIL
Raccordements électriques
Sortie 24 Vdc
9 10
charge max 500 mA:
n° 1 récepteur radio
n° 2 paires photocellules
n° 1 led ZERO.K/ZERO.EK ou carte ZERO.DGT
19 20
SORTIE 230 Vac pour lampe clignotante
Sortie 24 V pour l'alimentation des projecteurs des
11 12
photocellules (alimentées en parallèle), pour le
contrôle DSA:
Dispositif de Sécurité Autotest = si cette fonction est
active, avant chaque mouvement du portail, il y a un
contrôle de tous les dispositifs de sécurité afin qu'ils
soit libres, en cas contraire l'automatisme ne démarre
pas.

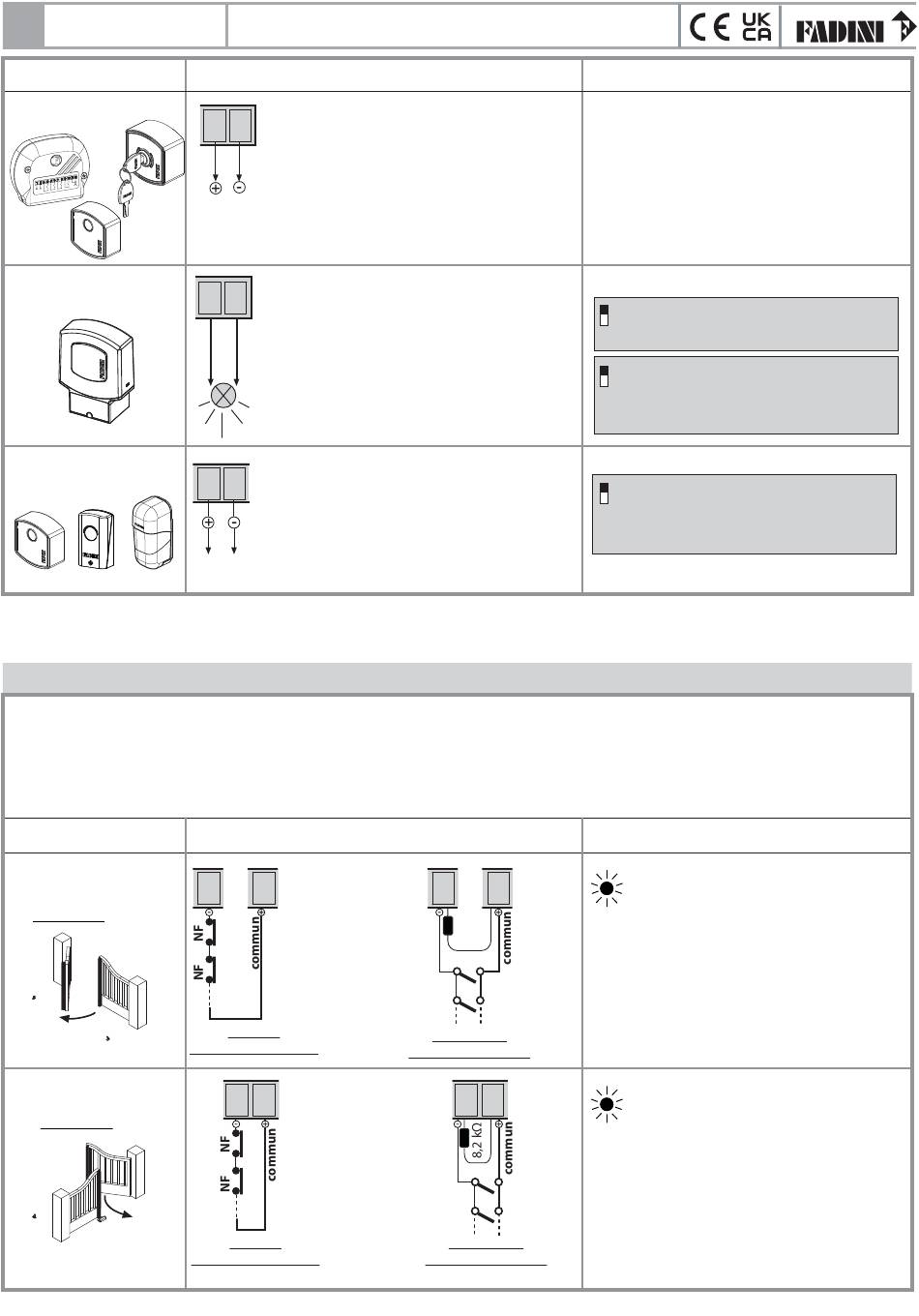

Raccordements électriques
13
15
En série si
listeaux mécaniques NF
14 15
En série si
listeaux mécaniques NF
13
15
8,2 kΩ
En parallèle si
listeaux résistifs 8,2 kΩ
14 15
En parallèle si
listeaux résistifs 8,2 kΩ
21
Dips-switch et signalisation par LED
des différentes fonctions
DIP-SWITCH N° 4 et 8:
ON: pré-clignotement avant l'ouverture
4
OFF: sans pré-clignotement
ON: lampe clignotante pas active pendant la pause
en fonctionnement automatique (avec Dip 3 = ON)
8
OFF: clignotement pendant la pause en
fonctionnement automatique (avec Dip 3 = ON)
DIP-SWITCH N° 10:
ON: contrôle DSA des photocellules.
Les projecteurs des photocellules doivent être
10
nécessairement alimentés par les sorties 11-12
OFF: aucun contrôle DSA des photocellules.
Dips-switch et signalisation par LED
des différentes fonctions
L13 verte allumée = listeau de sécurité à
l'ouverture, elle s'éteint à chaque intervention
du listeau de sécurité
L14 verte allumée = listeau de sécurité à la
fermeture, elle s'éteint à chaque intervention du
listeau de sécurité
