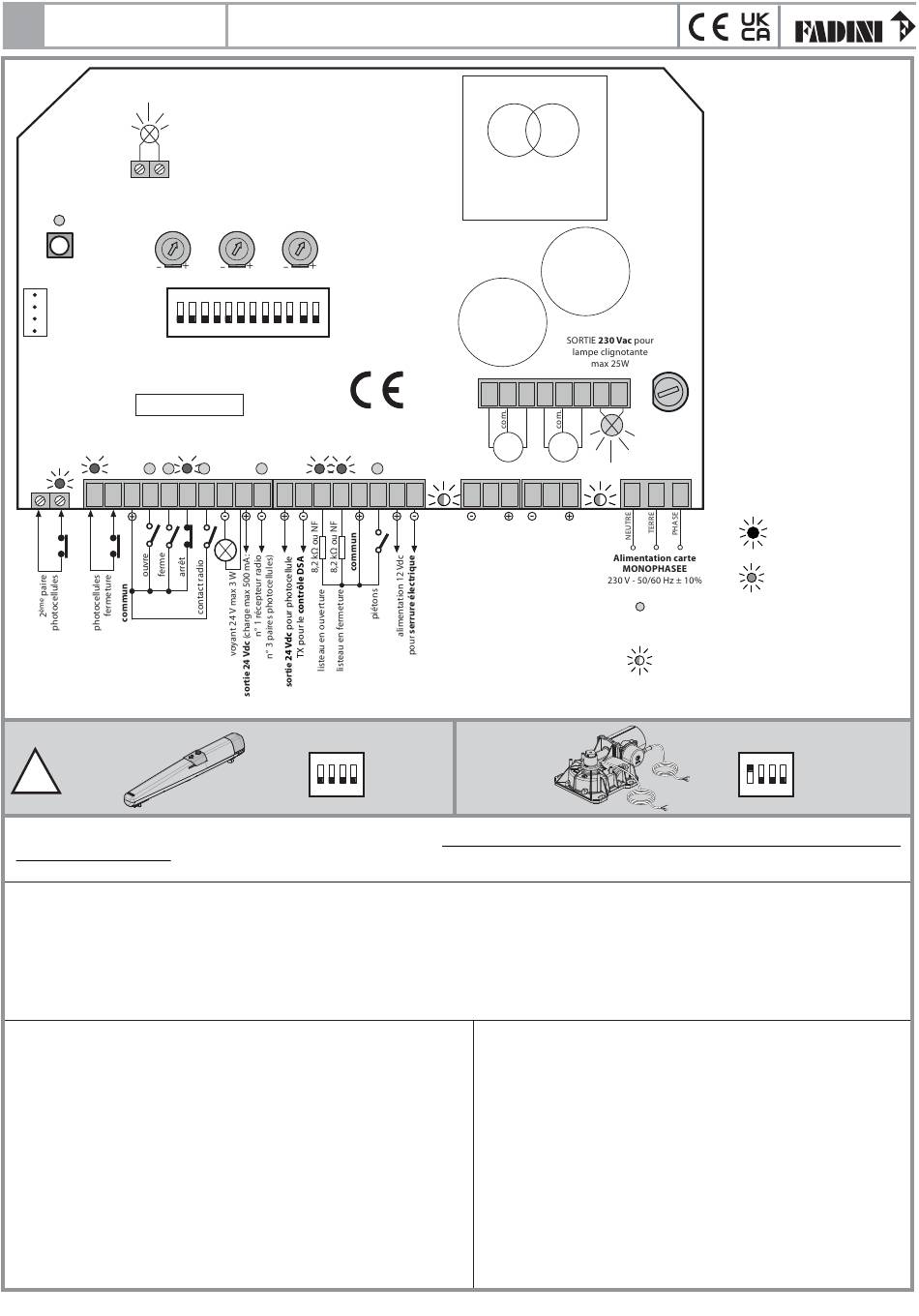

Elpro 43
FR
Sortie relais ou voyant de
courtoisie 24 Vdc max 50 mA
Touche pour la
programmation
FORCE
PENDANT
LP
LA
COURSE
SUPPORT
ON
POUR CARTE
RADIO
OFF
ENFICHABLE
1 2 3 4 5 6 7 8 9 10 11 12
ELPRO 43
E 43
L2
L4 L5 L6 L7
L0
1 2 3 4 5 6 7 8 9 10
NF
NF
DARDO 430
!
Description générale: le programmateur électronique ELPRO 43 a été réalisé pour la gestion de l'automatisme DARDO 430 et FOX 730 à 230 Vac, installé sur portails avec
un ou deux vantaux à battant. ELPRO 43 est alimenté à 230 V - 50 Hz monophasé. L'entreprise de construction ne s'assume aucune responsabilité à propos de la mauvaise
utilisation du programmateur; en outre, elle se réserve le droit de modifier et de mettre à jour à tout moment le programmateur.
IMPORTANT POUR L'INSTALLATION ET LE FONCTIONNEMENT CORRECT:
- Le programmateur doit être installé dans un lieu protegé et abrité.
- S'assurer que l'alimentation sur le programmateur électronique soit 230 V ±10%.
- Pour distances supérieures aux 50 mètres augmentez la section des fils.
- Appliquez à l'alimentation du programmateur un interrupteur magnéto-thermique différentiel du type 0,03 A à haute sensibilité.
- Pour alimentation, moteur électrique et lampe clignotante utilisez des fils de section de 1,5 mm² jusqu'à 50 m de distance.
- Pour fins de course, photocellules, boîtes boutons poussoirs et accessoires utilisez câbles avec fils de 1 mm².
- Si vous n'utilisez aucune touche d'arrêt, faites une liaison entre les bornes 3 et 6.
N.B.: pour des applications telles que l'allumage voyants, caméras, ecc. utilisez des relais statiques pour pas créer des pérturbations au microprocesseur.
LED DE DIAGNOSTIC:
L0 (Verte allumée) = Paire de photocellules installées à l'intérieur, aucun obstacle
L2 (Verte allumée) = Paire de photocellules fermeture, aucun obstacle
L4 (Rouge éteinte) = Ouvre, s'allume à l'impulsion de commande ouvre
L5 (Rouge éteinte) = Ferme, s'allume à l'impulsion de commande de fermeture
L6 (Verte allumée) = Arrêt, s'éteint à l'impulsion de commande d'arrêt
L7 (Rouge éteinte) = Radio, s'allume à chaque impulsion de l'émetteur
et contact radio sur les bornes 3 et 7
L9 (Rouge éteinte) = S'allume en cas de court-circuit de 24 Vdc.
S'éteint lorsque le court-circuit est enlevé
L13 (Verte allumée) = Listeau de sécurité à l'ouverture, s'éteint à chaque
intervention du listeau de sécurité
L14 (Verte allumée) = Listeau de sécurité à la fermeture, s'éteint à chaque
intervention du listeau de sécurité
L16 (Rouge éteinte) = S'allume à chaque commande piétons.
E1 (Rouge allumée) = LED encoder
E2 (Rouge allumée) = LED encoder
PROGRAMMATEUR ELECTRONIQUE POUR MOTOREDUCTEUR DARDO 430
ET FOX 730 SUR PORTAILS A BATTANT AVEC DOUBLE VANTAIL
FORCE
TRIMMER
PENDANT LE
PAUSE
RALENTISSEMENT
1 s - 220 s
OVERLOAD
L10
L13 L14
L16
11 12 13 14 15 16 17 18
DIP-SWITCH - B
ON
OFF
1 2 3 4
TRANSFORMATEUR
Condensateur
Moteur M2
par 12,5 μF
Condensateur
Moteur M1
par 12,5 μF
A1 C1 B1 A2 C2 B2 19 20
M1
M2
E1
E2
D1 E1 F1 D2 E2 F2
ENCODER
ENCODER
M1
M2
FOX 730
EN CAS DE PANNE
- Assurez-vous que l'alimentation sur le programmateur soit 230 V ±10%
- Contrôlez tous les fusibles
- Contrôlez que les photocellules soient en contact fermé
- Contrôlez qu'il n'y ait pas une chûte de tension entre le programmateur
et le moteur électrique
- Contrôlez tous les contacts NF du programmateur
REMARQUE:
Tous les possibles raccordements sur les bornes du programmateur sont
illustrés aussi dans les notices d'instructions des accessoires individuels.
19
F1 = 5 A
FUSIBLE
GENERAL
21 22 23
LED verte, doit être
toujours allumée
LED rouge allumée
LED rouge, doit être toujours éteinte,
s'allume en cas d'un contact ou d'une
commande
LED rouge clignotante: programmateur en
phase de programmation, en attendant une
impulsion avec la touche de programmation
DIP-SWITCH - B
ON
OFF
1 2 3 4
