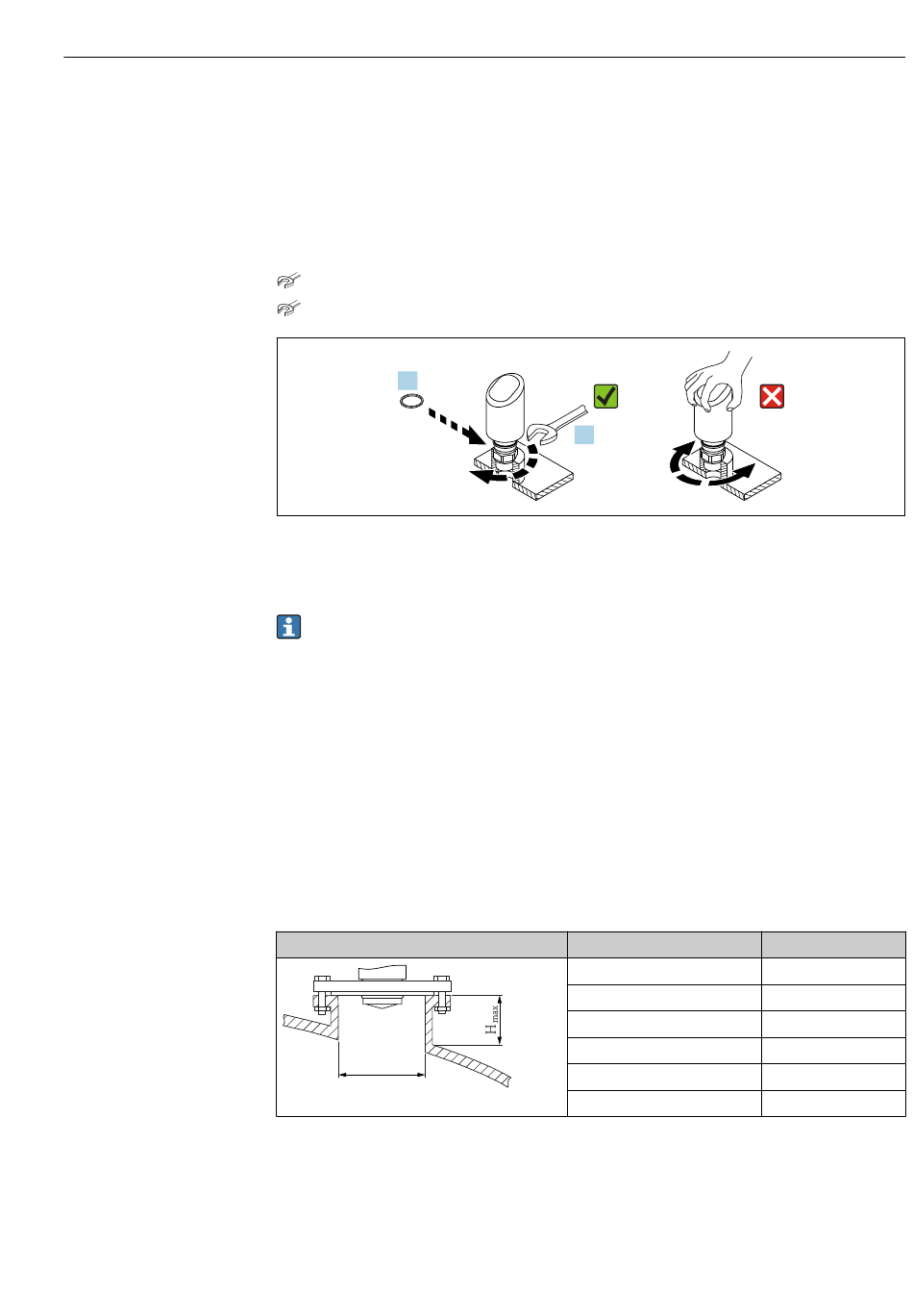

5.2 Gerät montieren
5.2.1 Gerät einschrauben
• Nur am Sechskant drehen, max. Drehmoment 50 Nm (37 lbf ft)
• M24-Sensoren: Montage mit Werkzeug nur an der parallelen Schlüsselfläche, max.
Drehmoment 30 Nm (22 lbf ft)
• Nicht am Gehäuse drehen!
Gabelschlüssel 32 mm
Gabelschlüssel 55 mm (für Prozessanschlüsse MNPT/G 1½)
1.
 2 Gerät einschrauben
5.2.2 Hinweise zum Einschraubgewinde
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support
des Herstellers kontaktieren
5.2.3 Prozessanschlüsse: MNPT/G ¾, G 1, M24, 80 GHz; PEEK
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
øD
2.
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
max
D
18 ... 40 mm (0,8 ... 1,6 in)
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Montage
A0054233
H
max
30 mm (1,2 in)
220 mm (8,7 in)
300 mm (12 in)
550 mm (21,7 in)
700 mm (27,6 in)
1 150 mm (45,3 in)
