Anschluss Drahtvorschubgerät
Der Kühlkreislauf (Kühlmodul < > Schweißbrenner) darf nicht unterbrochen werden da sonst die
Kühlmittelpumpe durch thermische Überlastung (das Kühlmittel kann nicht zirkulieren) zerstört
werden kann. Kommen luftgekühlte Schweißbrenner zum Einsatz, muss je nach Geräteausfüh-
rung eine der folgenden Maßnahmen ergriffen werden:
•
Schweißbrennerkühlung ausschalten (siehe Funktion "Modus Schweißbrennerkühlung" im
Gerätekonfigurationsmenü der Steuerungsbeschreibung).
•
Schlauchbrücke zwischen Kühlmittelvor- und Rücklauf einsetzen (das Kühlmittel kann im
Kühlgerät zirkulieren).
•
Steuer- und Versorgungsleitung zwischen Kühlmodul und Schweißgerät trennen.
Pos. Symbol
1
2
3
4
5
6
7
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-008863-EW500
27.02.2024
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Drahtvorschubgerät
Zwischenschlauchpaket
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweiß- bzw. Drahtvorschubgerät
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweiß- bzw. Drahtvorschubgerät
Stromquelle
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion

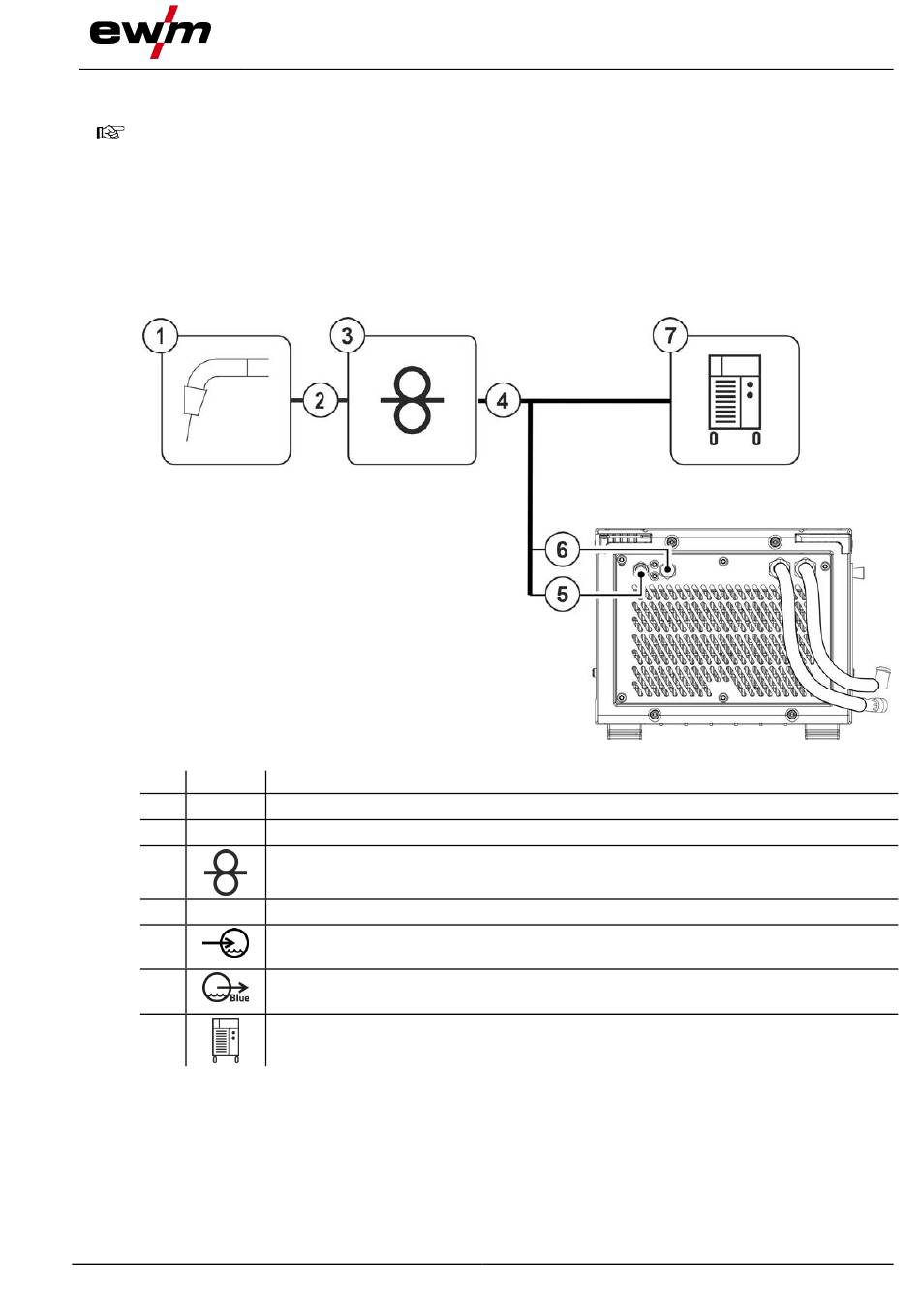

Abbildung 5-3
