5 BETRIEB
Punktmodus
Das Punktschweißen wird verwendet, um an der gewünschten Stelle zwischen
zwei dünnen Platten eine Schweißlinse herzustellen und die Platten so zu
verbinden. Die Punktzeit kann im Sequenzierermenü angepasst werden, sobald
der Punktmodus aktiv ist.

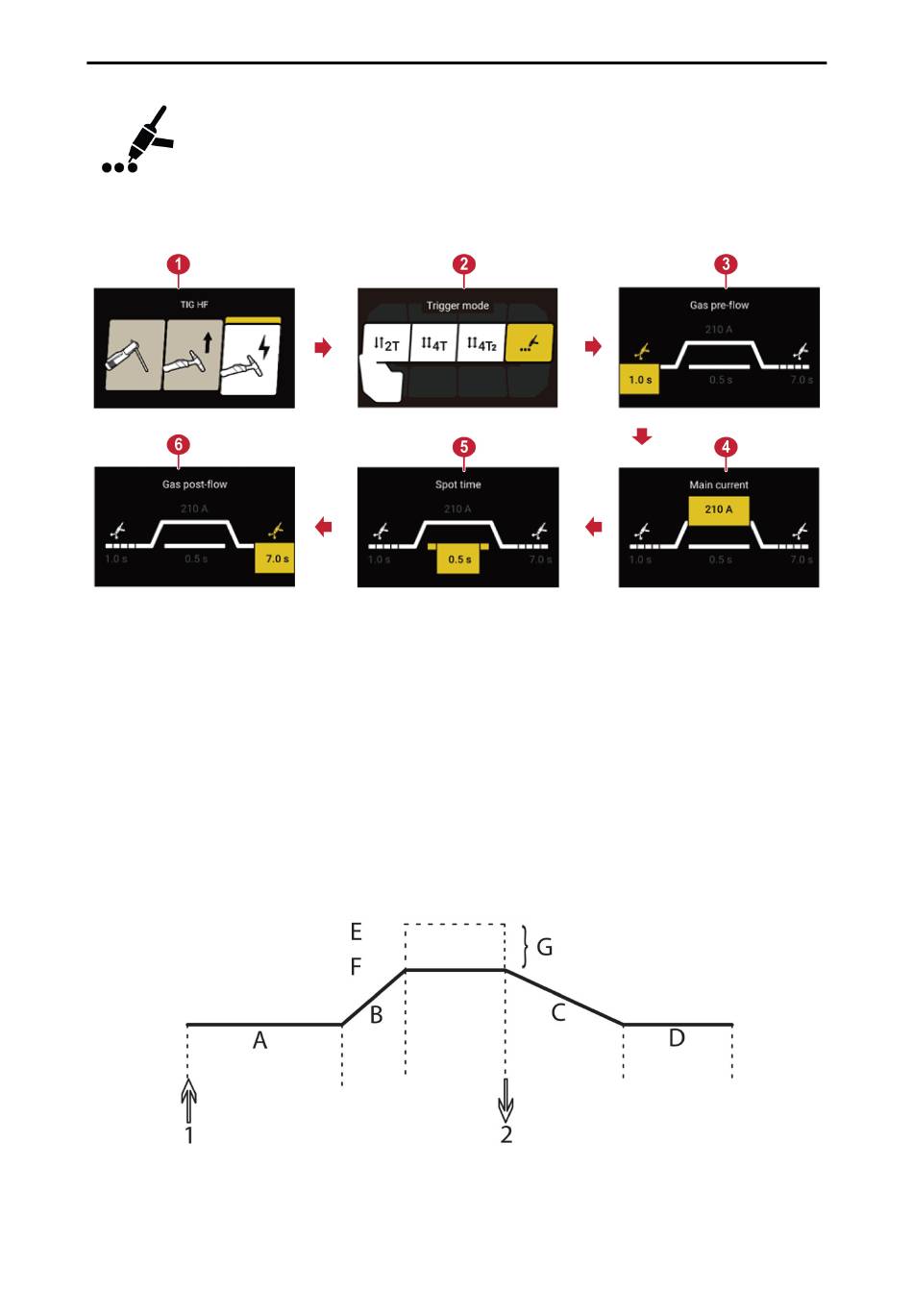

Die folgende Abbildung zeigt die Bedienung des Punktschweißens.
1. Schweißmodus-Auswahl (Lift WIG/HF WIG)
2. Wählen Sie Punktmodus
3. Einstellung der Gasvorströmung
5.14
Erklärung der Pedalfunktionen
Pedal bei 2-Takt-Betrieb mit Brennerkontakt für WIG-Brenner
Im 2-Takt-Modus wird bei aktiviertem Pedal der Auslöser (1) des WIG-Brenners betätigt, um die
Schutzgasströmung zu starten und den Lichtbogen zu zünden. Der Strom steigt bis auf den
eingestellten Mindestwert für die Fernsteuerung. Verwenden Sie das Pedal zum Regulieren des
Stroms zwischen dem Wert für „Min. Strom Fernsteuerung" und dem einstellten Schweißstromwert.
Wenn Sie den Brennerkontakt des WIG-Brenners (2) lösen, sinkt der Strom wieder und der
Lichtbogen erlischt. Das Schutzgas strömt weiter, um die Schweißnaht und die Wolframelektrode zu
schützen.
A = Gasvorströmung
B = Stromanstieg
C = Stromabsenkung
D = Gasnachströmung
0463 859 001
4. Schweißstromeinstellung
5. Punktzeit-Einstellung
6. Einstellung der Gasnachströmung
E = Eingestellter Stromwert
F = Min. Strom Fernsteuerung
G = Mit dem Pedal regelbarer
Strombereich
- 34 -
© ESAB AB 2023
