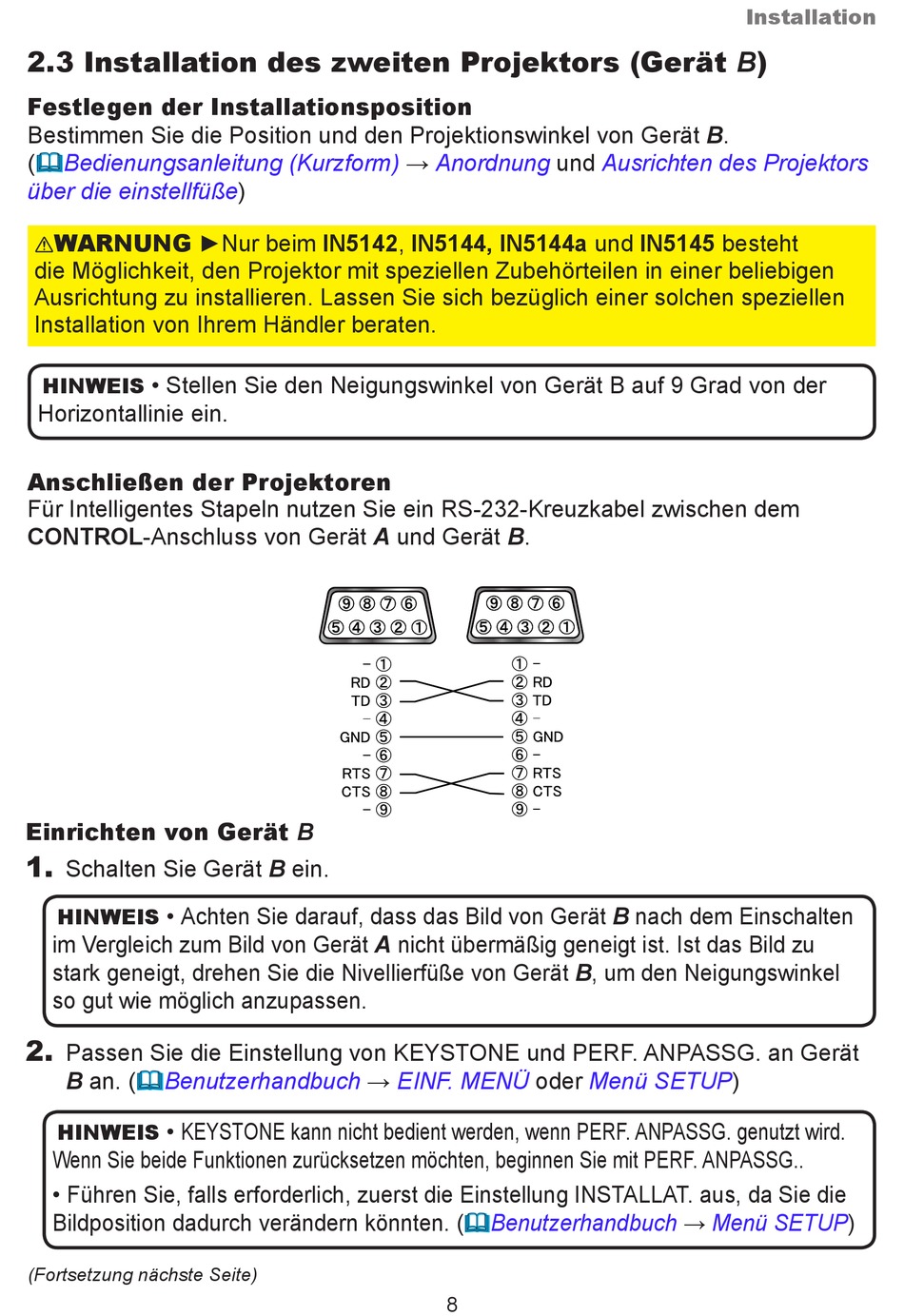

2.3 Installation des zweiten Projektors (Gerät B)

Festlegen der Installationsposition

Bestimmen Sie die Position und den Projektionswinkel von Gerät B.
(Bedienungsanleitung (Kurzform)
über die
einstellfüße)
WARNUNG ►Nur beim IN5142, IN5144, IN5144a und IN5145 besteht
die Möglichkeit, den Projektor mit speziellen Zubehörteilen in einer beliebigen
Ausrichtung zu installieren. Lassen Sie sich bezüglich einer solchen speziellen
Installation von Ihrem Händler beraten.
• Stellen Sie den Neigungswinkel von Gerät B auf 9 Grad von der
HINWEIS
Horizontallinie ein.
Anschließen der Projektoren
Für Intelligentes Stapeln nutzen Sie ein RS-232-Kreuzkabel zwischen dem
CONTROL-Anschluss von Gerät A und Gerät B.
Einrichten von Gerät B
1.
Schalten Sie Gerät B ein.
• Achten Sie darauf, dass das Bild von Gerät B nach dem Einschalten
HINWEIS
im Vergleich zum Bild von Gerät A nicht übermäßig geneigt ist. Ist das Bild zu
stark geneigt, drehen Sie die Nivellierfüße von Gerät B, um den Neigungswinkel
so gut wie möglich anzupassen.
2.
Passen Sie die Einstellung von KEYSTONE und PERF. ANPASSG. an Gerät
B an.
(Benutzerhandbuch
• KEYSTONE kann nicht bedient werden, wenn PERF. ANPASSG. genutzt wird.
HINWEIS
Wenn Sie beide Funktionen zurücksetzen möchten, beginnen Sie mit PERF. ANPASSG..
• Führen Sie, falls erforderlich, zuerst die Einstellung INSTALLAT. aus, da Sie die
Bildposition dadurch verändern könnten.
(Fortsetzung nächste Seite)
Anordnung
EINF. MENÜ
oder
(Benutzerhandbuch
8
und
Ausrichten des Projektors
Menü
SETUP)
Menü
Installation
SETUP)
