SCAN 1001 BB Montage- Und Bedienungsanleitung Seite 17

Die Rauchumlenkplatten aus einem porösen keramischen Material gefertigt sind, das zerbrechen kann. Seien Sie deshalb bei der Arbeit mit ihnen
vorsichtig.

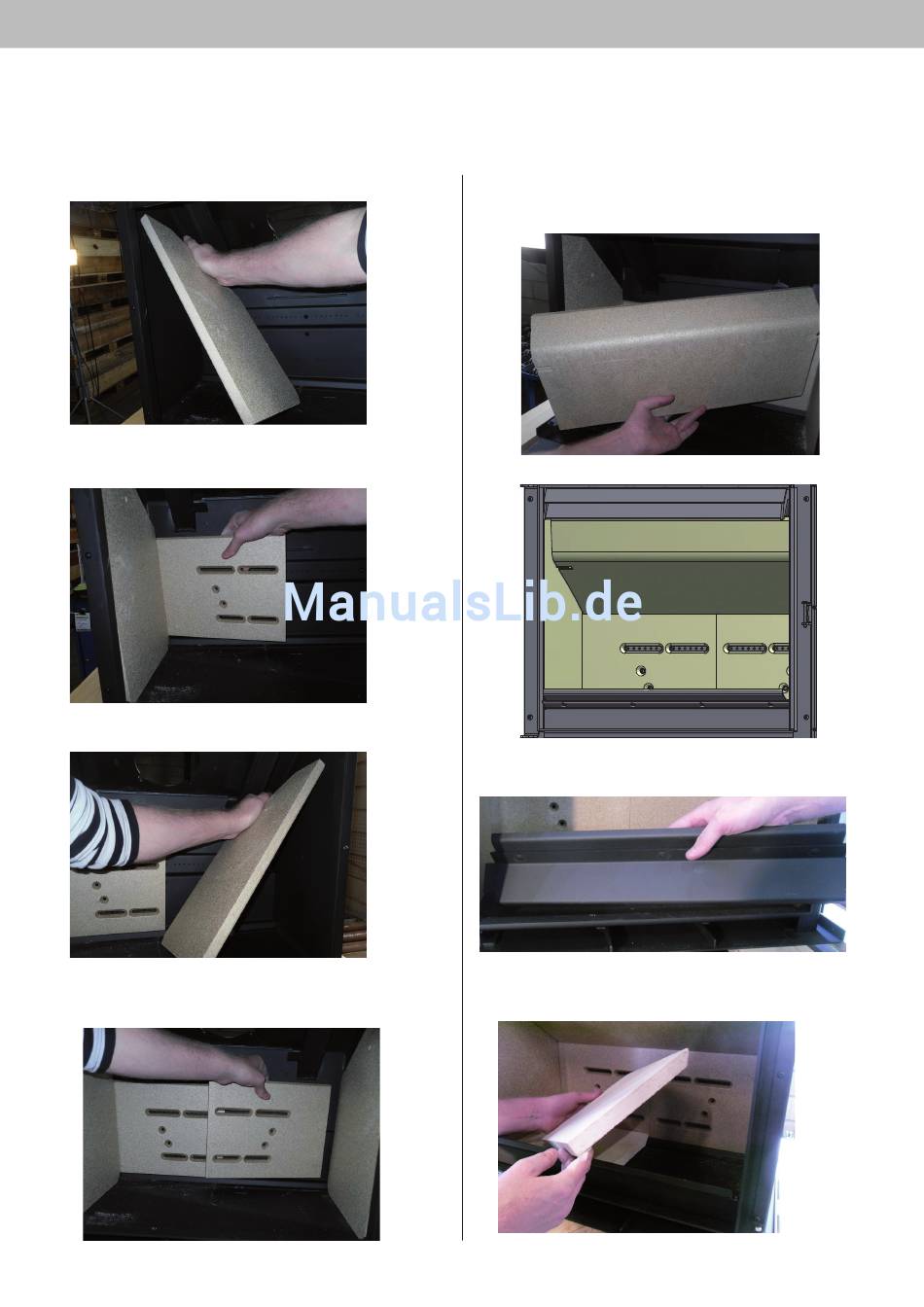

Die linke Brennkammerplatte montieren.
Die Rückplatten montieren. Die Seitenplatten stützen die Rückplatten
ab, damit diese nicht umfallen.
Die rechte Brennkammerplatte montieren.
Die hinteren Brennkammerplatten müssen so montiert werden, dass
die Öffnungen in den Platten exakt über den Tertiäröffnungen des
Einsatzes sitzen
M O N TA G E
Die untere Rauchumlenkplatte montieren. Die Rauchumlenkplatte
muss von den Rückplatten gestützt werden. Die Stifte montieren und
die Rauchumlenkplatte einsetzen.
Den Brennholzfang vor den Einsatz setzen.
Die Bodenplatten so einsetzen, dass die abgeschrägte Kante nach
hinten und abwärts weist.
