Membranpumpen NMP 830, NMP 850
KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc
Original-Betriebs- und Montageanleitung

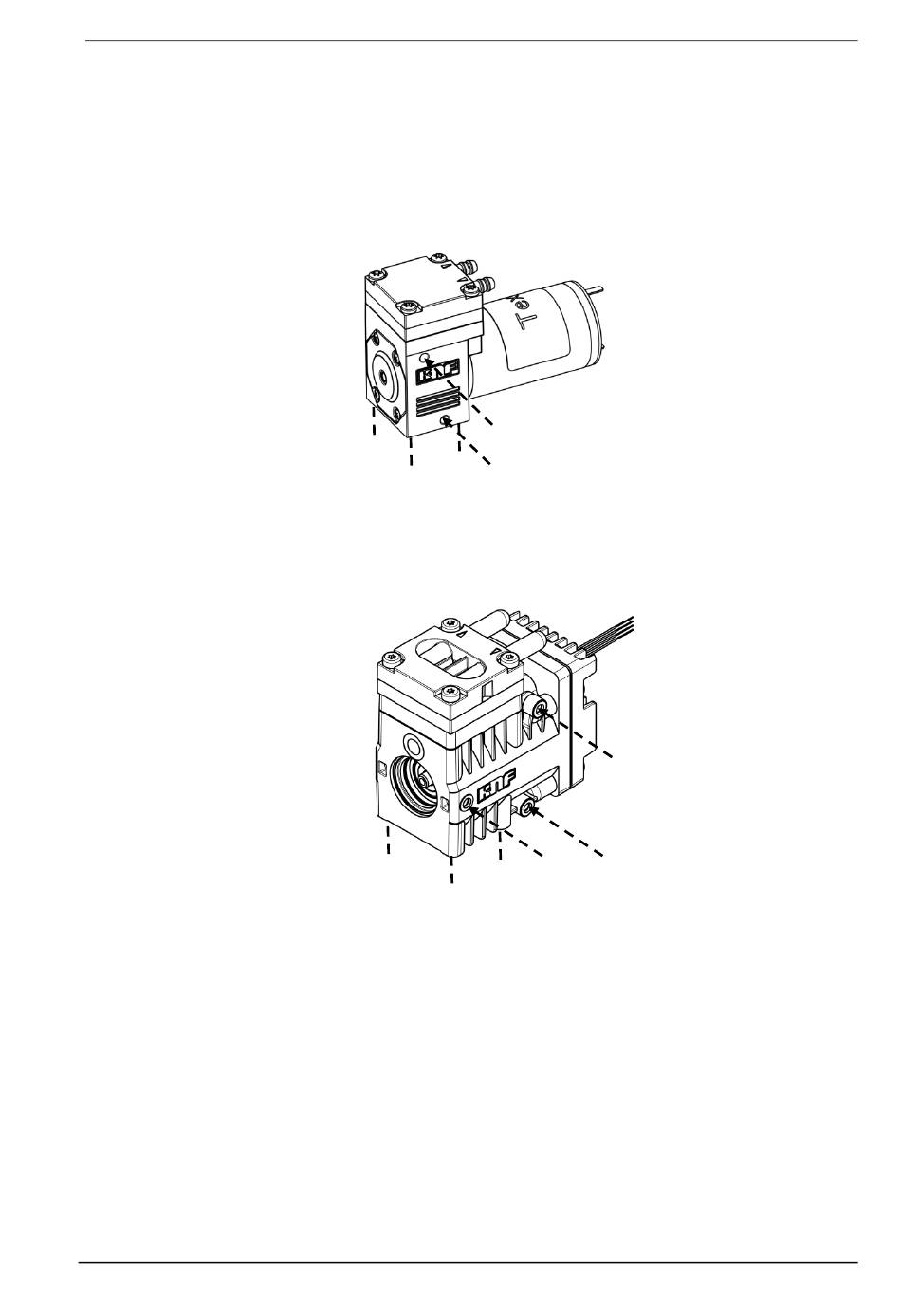

6.4. Montagehinweis
Montagehinweis (für NMP830K_DC und NMP850K_DC)
Die Pumpe kann auf zwei verschiedene Arten mit 2x Delta PT35
seitlich oder 4x DIN 912 M3 Schrauben mit einem max. Drehmo-
ment von 0.5 Nm unten an den dazu vorgesehenen Befestigungs-
löcher befestigt werden.
Montagehinweis (für NMP830K_DC-BI und NMP850K_DC-BI)
Die Pumpe kann mit 4x Delta PT30 Schrauben unten oder mit 3x
Delta PT30 Schrauben seitlich an den dazu vorgesehenen Befesti-
gungslöcher befestigt werden.
Montieren und Anschließen
14
