Membranpumpen NMP 830, NMP 850
1
Motor
2
Einlass
3
Auslass
4
Pumpenkopf
1
Auslassventil
2
Einlassventil
3
Förderraum
4
Membrane
5
Exzenter
6
Pleuel
7
Pumpenantrieb
KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc
Original-Betriebs- und Montageanleitung
5.
Aufbau und Funktion
Aufbau

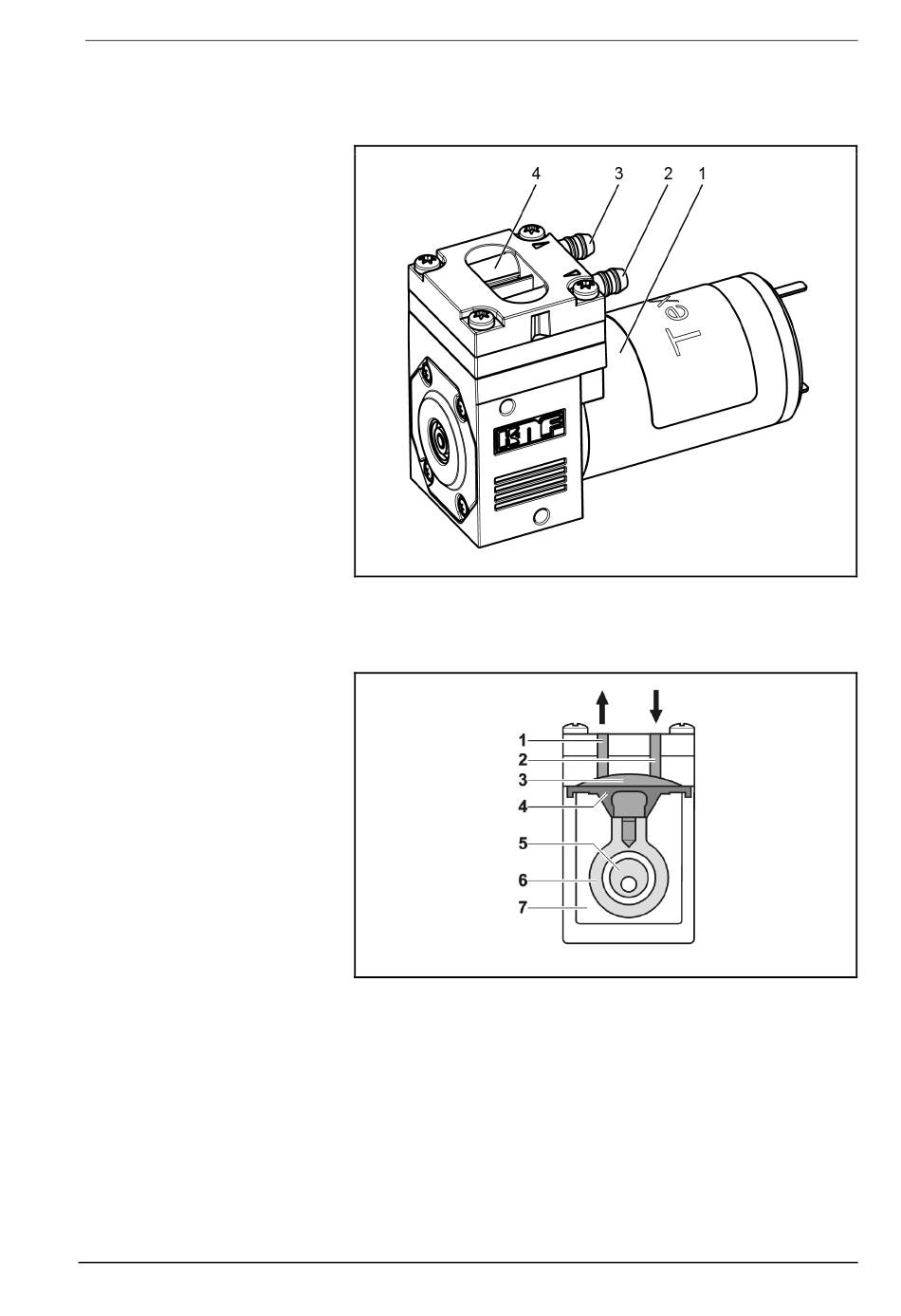

Abb. 1: Membranpumpe NMP 830__DC
Funktion
Abb. 2: Pumpenkopf
Die Pumpen fördern, komprimieren und evakuieren Gase.
Die elastische Membrane (4) wird durch den Exzenter (5) und den
Pleuel (6) auf und ab bewegt. Im Abwärtshub saugt sie das zu
fördernde Gas über das Einlassventil (2) an. Im Aufwärtshub
drückt die Membrane das Medium über das Auslassventil (1) aus
dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenan-
trieb (7) durch die Membrane hermetisch getrennt
Aufbau und Funktion
.
10
