inSTallaTion
TEChniSChE daTEn

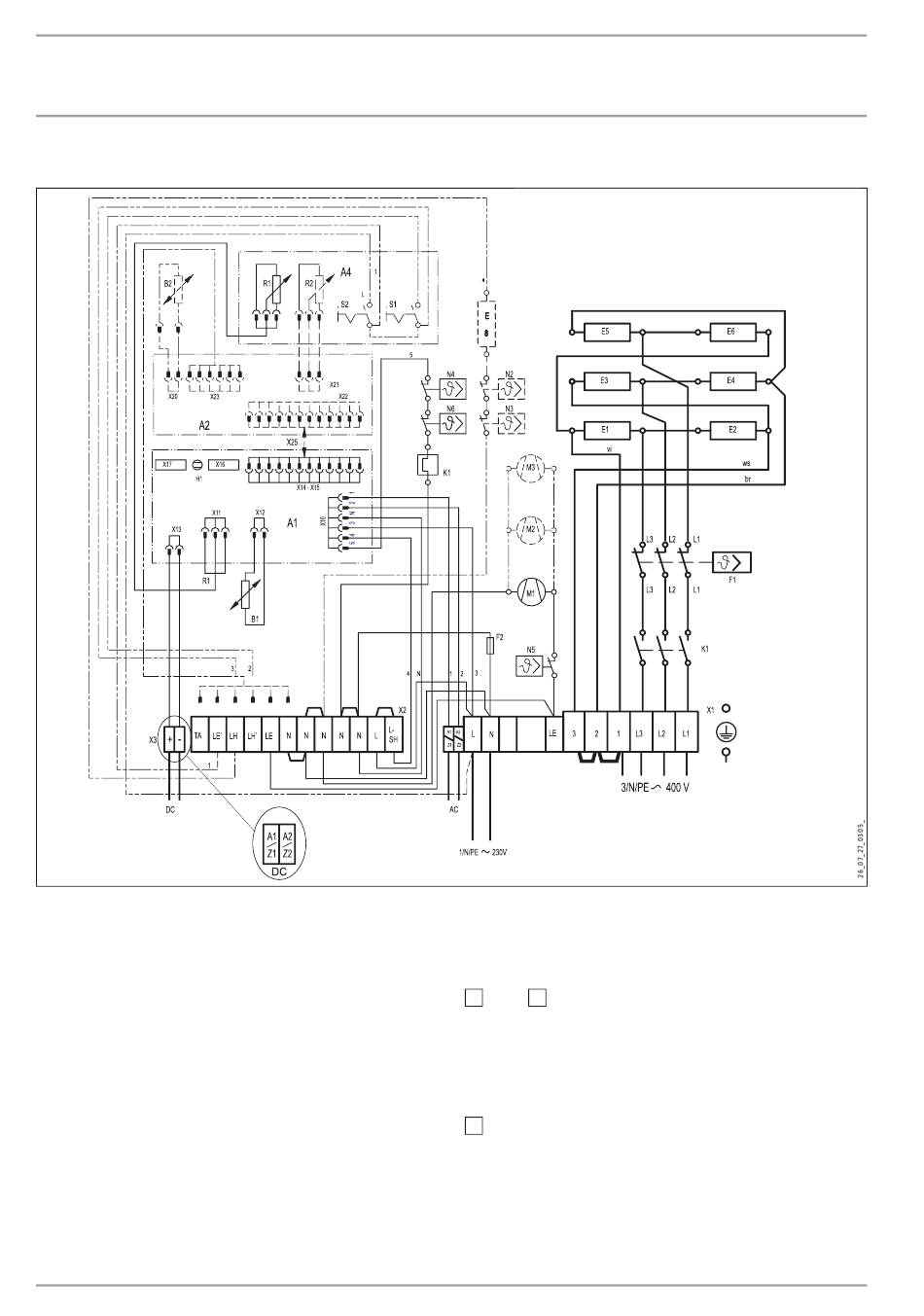

16.2 elektroschaltplan
A1
Elektronischer Aufladeregler
A4
Bedienfeldelektronik
Kernfühler - Aufladung (bei 20 ºC ≈ 541 Ω)
B1
E1-E6
Heizkörper
F1
Sicherheits-Temperaturbegrenzer
F2
Sicherung (250V 2A T)
K1
Thermorelais
M1-M3
Gebläse Wärmespeicher
N4
Schutz-Temperaturregler – Aufladung
N5
Schutz-Temperaturregler – Entladung
N6
Schutz-Temperaturregler nur für 6-7 KW
R1
Einsteller - Aufladung 10 kΩ (Wählknopf)
H1
Betriebs- uns Störanzeige
X1
Netzanschlussklemme
X2
Anschlussklemme
X3
DC-Anschlussklemme (0,9 - 1,43 V)
X16
Steuersignalanpassung, 4-stufig
X17
Leistungsreduzierer, 4-stufig
18
| ETS 200-700
All manuals and user guides at all-guides.com
sonderzubehör
(Gehört nicht zum Lieferumfang. Kreuzen Sie das jeweilig einge-
baute Sonderzubehör in den quadratischen Kästchen an.)
A2
B2
R2
S2
X25 Verbindungsleitung intern A1-A2
E8
N2
N3
S1
Beim Einbau einer Zusatzheizung (E8) ist die Schaltleistung des
Raumtemperaturreglers zuberücksichtigen.
rti-e3
rti-eP2
Elektronischer Entladeregler
Raumtemperaturfühler - Entladung (bei 20 ºC ≈ 27,1 kΩ)
Einsteller - Entladung 10 kΩ
EIN/AUS-Schalter Raumtemperatur regler
Zusatzheizung
Zusatzheizkörper
Temperaturregler Zusatzheizung
Temperaturregler Zusatzheizung
EIN/AUS-Schalter Zusatzheizung
