instAlACJA
montAż
10.7.3 Praca bez stycznika ogrzewania
Jeśli nie jest planowany montaż stycznika ogrzewania (wyma-
gany przez niektóre zakłady energetyczne), można skorzystać
z termoprzekaźnika zamontowanego fabrycznie w ogrzewaczu
akumulacyjnym.
f W tym celu sygnały „LF+N" lub „SH+N" urządzenia sterowni- f
czego ładowania należy bezpośrednio doprowadzić do zaci-
sków „L-SH+N" ogrzewacza akumulacyjnego.
f Usuń mostki (L)-(L-SH) i (N)-(N) (patrz rozdział „Dane tech- f
niczne - Schematy połączeń").
Załączenie grzałek w ogrzewaczu akumulacyjnym następuje po
załączeniu mocy przez zakład energetyczny i sygnale zezwolenia
nagrzewania z elektronicznego regulatora ładowania.
10.7.4 tabliczka znamionowa urządzenia
Wskazówka
Moc przyłączeniową oraz znamionowy czas ładowania
należy udokumentować.
f W tym celu zaznacz odpowiednie pola na tabliczce f
znamionowej.
f Ponadto zaznacz w niniejszej instrukcji w rozdziale „Dane f
techniczne - Schematy połączeń" wybrany schemat połączeń.
122 | ETS 200-700
All manuals and user guides at all-guides.com

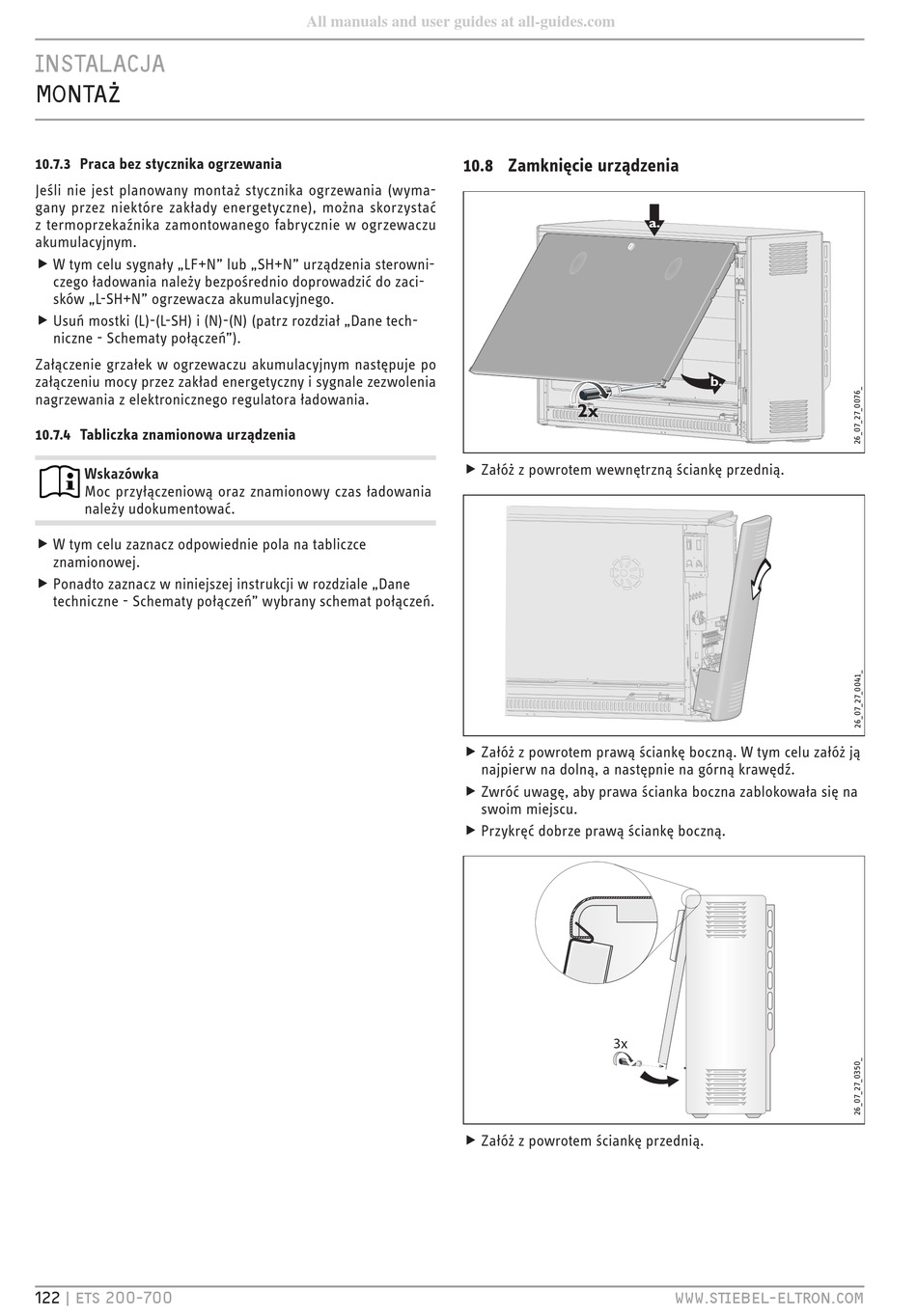

10.8 Zamknięcie urządzenia
f Załóż z powrotem wewnętrzną ściankę przednią. f
f Załóż z powrotem prawą ściankę boczną. W tym celu załóż ją f
f Zwróć uwagę, aby prawa ścianka boczna zablokowała się na f
f Przykręć dobrze prawą ściankę boczną. f
f Załóż z powrotem ściankę przednią. f
a.
2x
najpierw na dolną, a następnie na górną krawędź.
swoim miejscu.
3x
b.
L-
NN NN NL
TAL E`L HLH `LE SH
L-
NN NN NL
TAL E`L HLH `LE SH
