instAlACJA
dAne teChniCzne

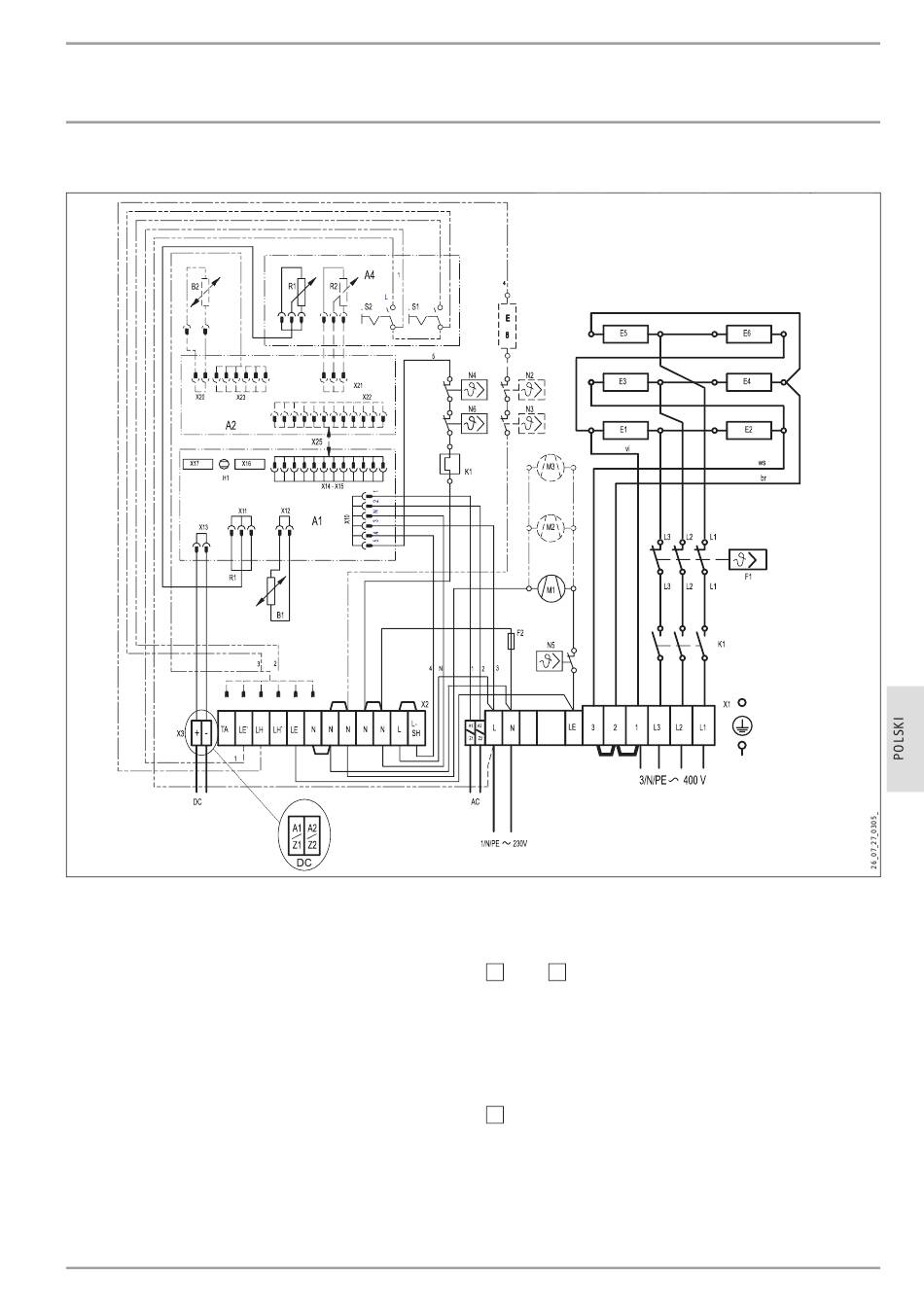

16.2 schemat połączeń
A1 Elektroniczny regulator ładowania
A4 Elektroniczny moduł obsługowy
Czujnik rdzeniowy ładowania (przy 20 °C ≈ 541 Ω)
B1
E1-E6 Grzałka
F1 Ogranicznik temperatury bezpieczeństwa
F2 Bezpiecznik (250 V 2 A)
K1 Przekaźnik termiczny
M1-M3 Dmuchawa ogrzewacza akumulacyjnego
N4 Regulator temperatury ładowania
N5 Regulator temperatury rozładowania
N6 Regulator temperatury, tylko w urządzeniach o mocy
do 6-7 kW
R1 Pokrętło regulacji ładowania 10 kΩ
H1 Wskaźnik pracy i usterek
X1 Zacisk sieciowy
X2 Zacisk przyłączeniowy
X3 Stałonapięciowy zacisk przyłączeniowy (0,9 - 1,43 V)
X16 4-stopniowy układ dopasowania sygnału sterującego
X17 4-stopniowy układ redukcji mocy
www.STiEbEl-ElTron.CoM
All manuals and user guides at all-guides.com
akcesoria specjalne
(Nie jest zawarty w zestawie. Określ zamontowane wyposażenie
dodatkowe, zaznaczając odpowiednie pola krzyżykiem.)
rti-e3 rti-eP2
A2 Elektroniczny regulator rozładowania
B2 Czujnik temperatury pomieszczenia do rozładowania (przy
20 °C ≈ 27,1 kΩ)
R2 Pokrętło regulacji rozładowania 10 kΩ
S2 Włącznik regulatora temperatury pokojowej
X25 Wewnętrzny przewód połączeniowy A1-A2
ogrzewanie dodatkowe
E8 Grzałka dodatkowa
N2 Regulator temperatury ogrzewania dodatkowego
N3 Regulator temperatury ogrzewania dodatkowego
S1 Włącznik ogrzewania dodatkowego
W przypadku stosowania ogrzewania dodatkowego (E8) należy
uwzględnić moc przełączania regulatora temperatury pokojowej.
ETS 200-700| 127
