Proline Promag H 300 PROFIBUS DP
Endress+Hauser
2.

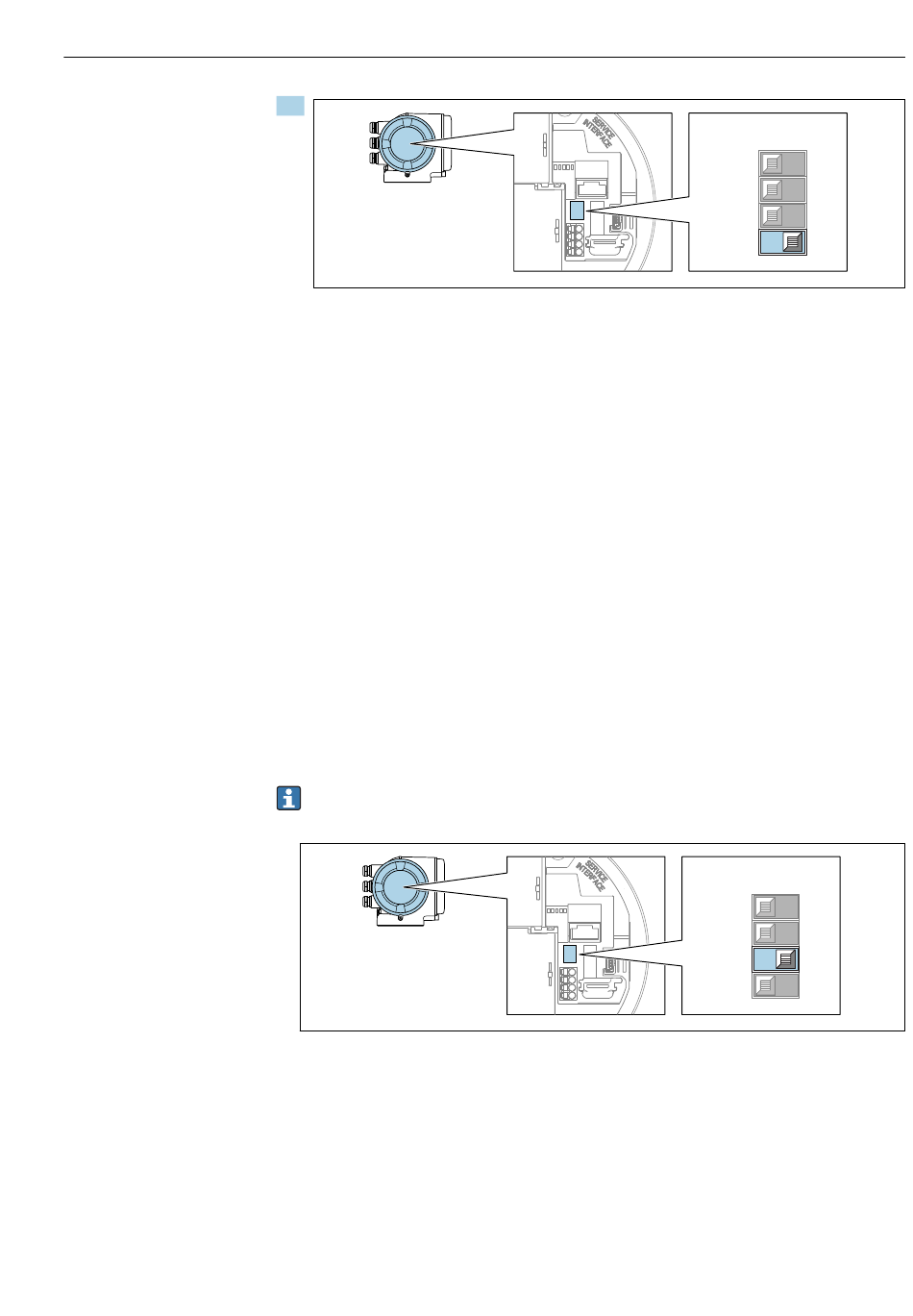

Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten:
DIP-Schalter auf On.
 Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam. Es erfolgt ein
Neustart des Geräts.

Softwareadressierung

‣
Die Adressierung von Hardwareadressierung auf Softwareadressierung umschalten:
DIP-Schalter Nr. 4 auf Off.
 Die im Parameter Geräteadresse (→  91) eingestellte Geräteadresse wird nach
10 Sekunden wirksam. Es erfolgt ein Neustart des Geräts.
7.6.2

Abschlusswiderstand aktivieren

Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: PROFIBUS DP-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
• Wird das Messgerät mit einer Baudrate bis 1,5 MBaud betrieben:
Beim letzten Messumformer am Bus die Terminierung über DIP-Schalter 3 (Bus termi-
nation) einstellen: ON.
• Bei Baudraten > 1,5 MBaud:
Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsreflek-
tion ist darauf zu achten, dass eine externer Busabschluss verwendet wird.
Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim Defekt
eines intern terminierten Gerätes das gesamte Segment ausfallen kann.
‣
DIP-Schalter Nr. 3 auf ON umschalten.
7.6.3

Default IP-Adresse aktivieren

Default IP-Adresse über DIP-Schalter aktivieren
Stromschlaggefahr beim Öffnen des Messumformergehäuses.
‣
Vor dem Öffnen des Messumformergehäuses:
‣
Das Gerät von der Energieversorgung trennen.
Elektrischer Anschluss
Off On
1
2
3
4
A0029633
Off On
1
2
3
4
A0029632
