Elektrischer Anschluss
38
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messge-
nauigkeit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen
Abbau von Elektroden führen.
Beim Einsatz von Erdungsringen folgende Punkte beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen ent-
sprechende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als
"Platzhalter" und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem
eine entscheidende Dichtungsfunktion an der Schnittstelle Sensor/Anschluss. Bei Pro-
zessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/Dich-
tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil DK5HR* separat bestellt wer-
den (enthält keine Dichtungen). Bei der Bestellung darauf achten, dass die Erdungsringe
kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elek-
troden durch elektrochemische Korrosion zerstört werden!
• Falls Dichtungen benötigt werden, können diese zusätzlich mit dem Dichtungsset DK5G*
bestellt werden.
• Erdungsringe inkl. Dichtungen werden innerhalb der Prozessanschlüsse montiert. Die
Einbaulänge wird dadurch nicht beeinflusst.

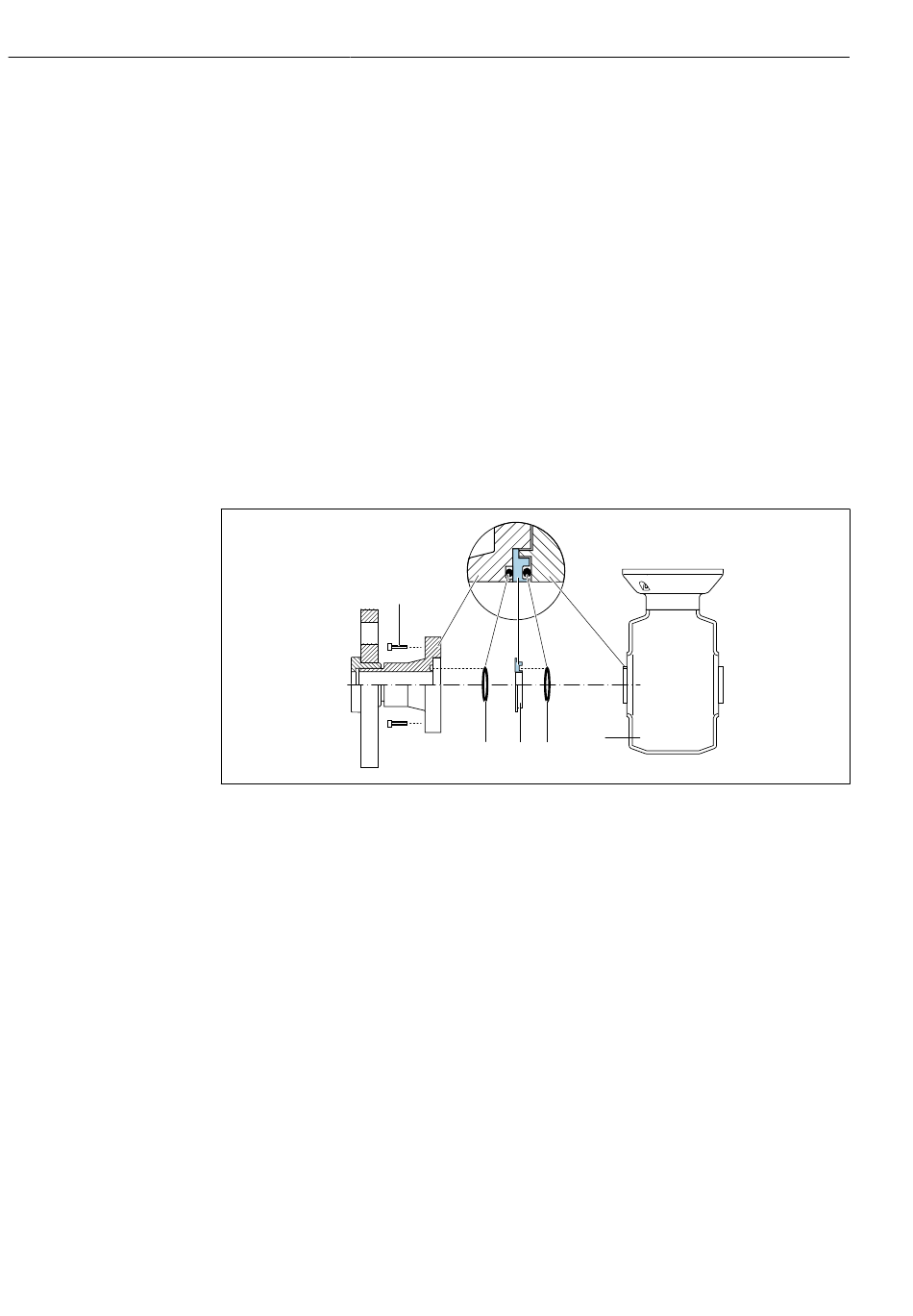

Potenzialausgleich über zusätzlichen Erdungsring
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
1
2 3 2
Proline Promag H 300 PROFIBUS DP
4
Endress+Hauser
A0028971
