Endress+Hauser Proline Promag H 300 Betriebsanleitung Seite 39

Proline Promag H 300 PROFIBUS DP
Endress+Hauser

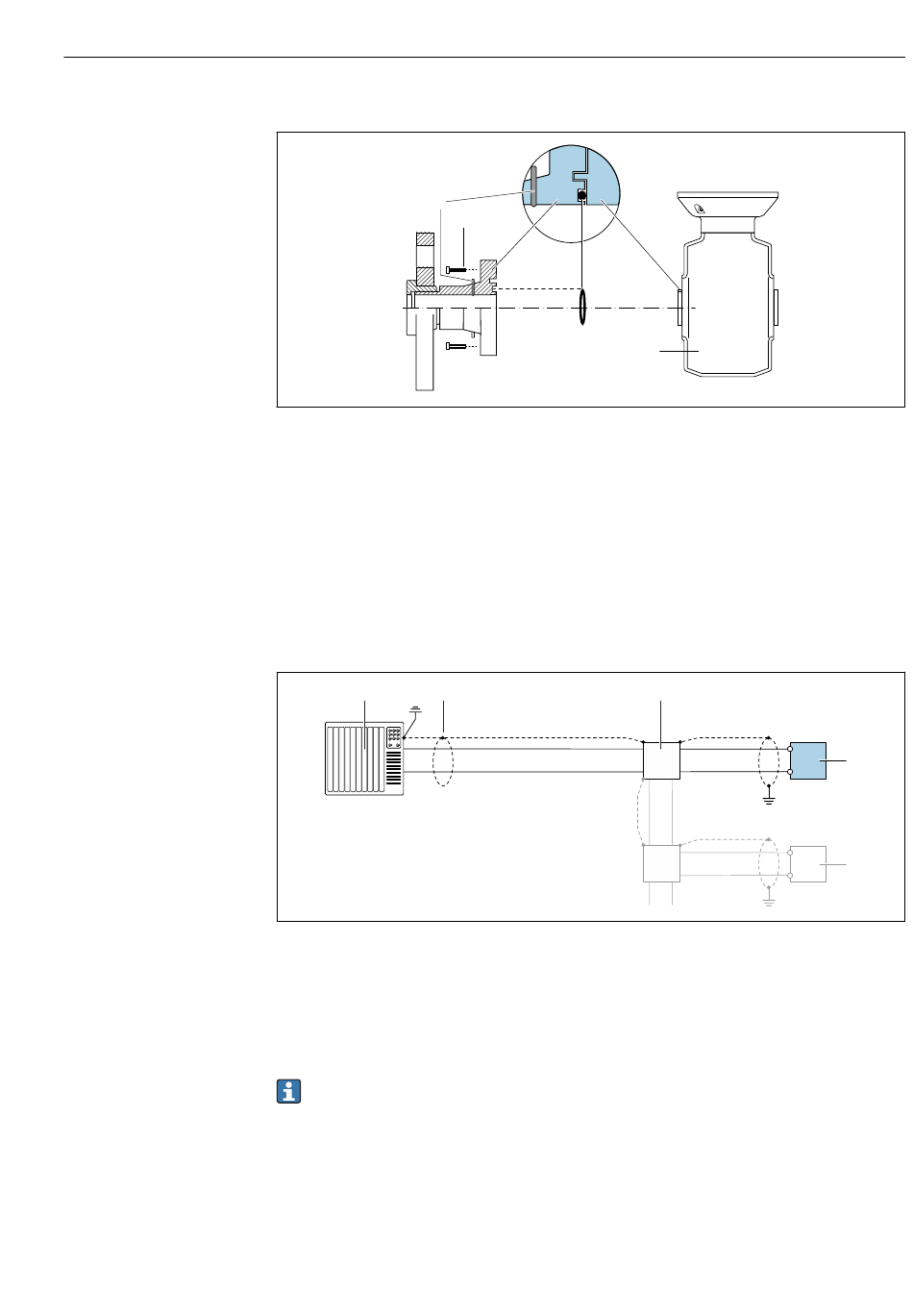

Potenzialausgleich über Erdungselektroden am Prozessanschluss
2
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messaufnehmer
7.5 Spezielle Anschlusshinweise
7.5.1 Anschlussbeispiele
PROFIBUS DP
1 2
A
B
 8 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und
der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
1
3
Elektrischer Anschluss
4
3
A
B
A
B
A0028972
4
4
A0028765
39
