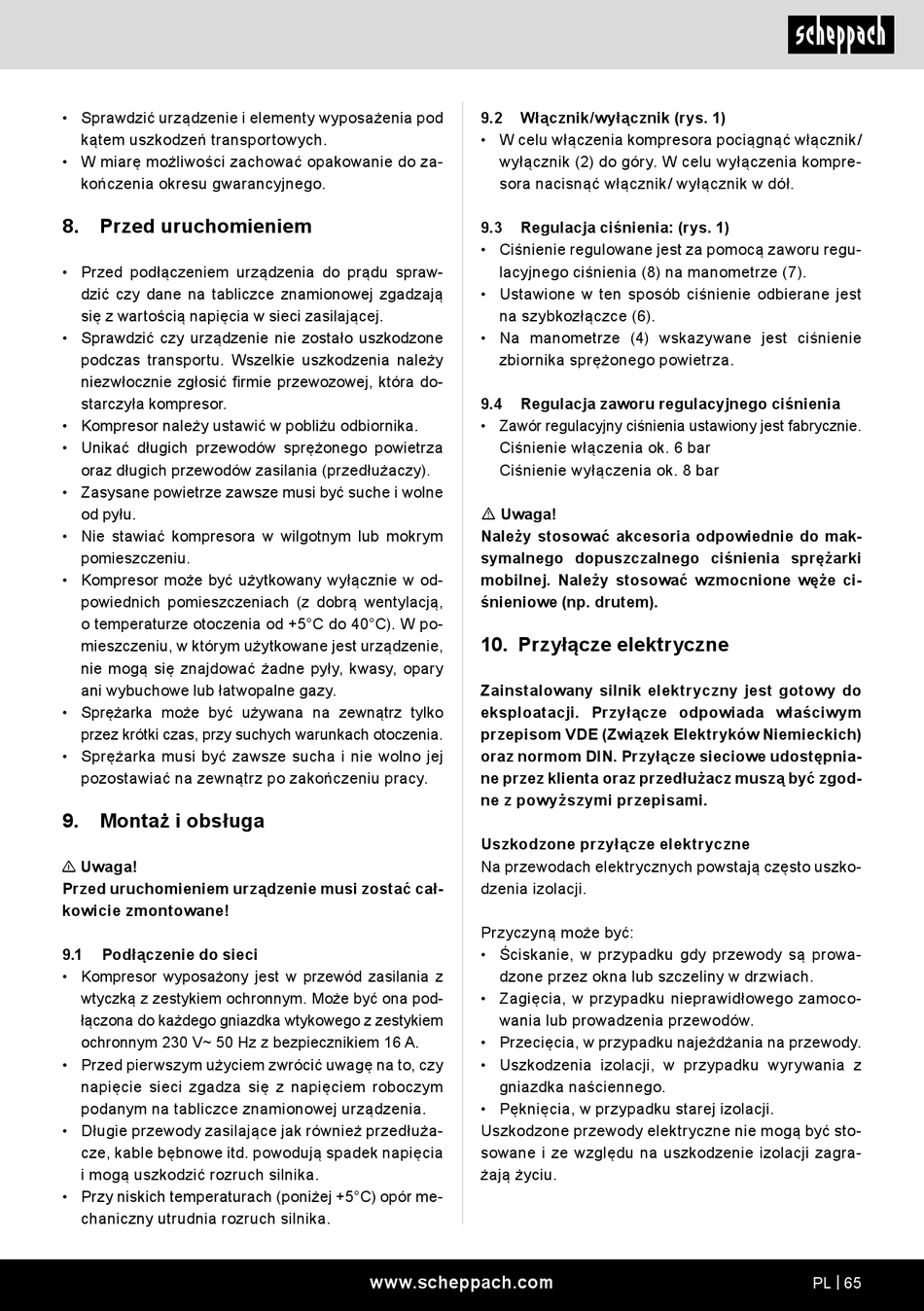

Scheppach Air Case Original Bedienungsanleitung Seite 65

• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
8. Przed uruchomieniem
• Przed podłączeniem urządzenia do prądu spraw-
dzić czy dane na tabliczce znamionowej zgadzają
się z wartością napięcia w sieci zasilającej.
• Sprawdzić czy urządzenie nie zostało uszkodzone
podczas transportu. Wszelkie uszkodzenia należy
niezwłocznie zgłosić firmie przewozowej, która do-
starczyła kompresor.
• Kompresor należy ustawić w pobliżu odbiornika.
• Unikać długich przewodów sprężonego powietrza
oraz długich przewodów zasilania (przedłużaczy).
• Zasysane powietrze zawsze musi być suche i wolne
od pyłu.
• Nie stawiać kompresora w wilgotnym lub mokrym
pomieszczeniu.
• Kompresor może być użytkowany wyłącznie w od-
powiednich pomieszczeniach (z dobrą wentylacją,
o temperaturze otoczenia od +5°C do 40°C). W po-
mieszczeniu, w którym użytkowane jest urządzenie,
nie mogą się znajdować żadne pyły, kwasy, opary
ani wybuchowe lub łatwopalne gazy.
• Sprężarka może być używana na zewnątrz tylko
przez krótki czas, przy suchych warunkach otoczenia.
• Sprężarka musi być zawsze sucha i nie wolno jej
pozostawiać na zewnątrz po zakończeniu pracy.
9. Montaż i obsługa
n Uwaga!
Przed uruchomieniem urządzenie musi zostać cał-
kowicie zmontowane!
9.1 Podłączenie do sieci
• Kompresor wyposażony jest w przewód zasilania z
wtyczką z zestykiem ochronnym. Może być ona pod-
łączona do każdego gniazdka wtykowego z zestykiem
ochronnym 230 V~ 50 Hz z bezpiecznikiem 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to, czy
napięcie sieci zgadza się z napięciem roboczym
podanym na tabliczce znamionowej urządzenia.
• Długie przewody zasilające jak również przedłuża-
cze, kable bębnowe itd. powodują spadek napięcia
i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór me-
chaniczny utrudnia rozruch silnika.
9.2 Włącznik/wyłącznik (rys. 1)
• W celu włączenia kompresora pociągnąć włącznik/
wyłącznik (2) do góry. W celu wyłączenia kompre-
sora nacisnąć włącznik/ wyłącznik w dół.
9.3 Regulacja ciśnienia: (rys. 1)
• Ciśnienie regulowane jest za pomocą zaworu regu-
lacyjnego ciśnienia (8) na manometrze (7).
• Ustawione w ten sposób ciśnienie odbierane jest
na szybkozłączce (6).
• Na manometrze (4) wskazywane jest ciśnienie
zbiornika sprężonego powietrza.
9.4 Regulacja zaworu regulacyjnego ciśnienia
• Zawór regulacyjny ciśnienia ustawiony jest fabrycznie.
Ciśnienie włączenia ok. 6 bar
Ciśnienie wyłączenia ok. 8 bar
m Uwaga!
Należy stosować akcesoria odpowiednie do mak-
symalnego dopuszczalnego ciśnienia sprężarki
mobilnej. Należy stosować wzmocnione węże ci-
śnieniowe (np. drutem).
10. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Przyłącze sieciowe udostępnia-
ne przez klienta oraz przedłużacz muszą być zgod-
ne z powyższymi przepisami.
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być sto-
sowane i ze względu na uszkodzenie izolacji zagra-
żają życiu.
www.scheppach.com PL | 65
