14 Ersatzteile
14.4

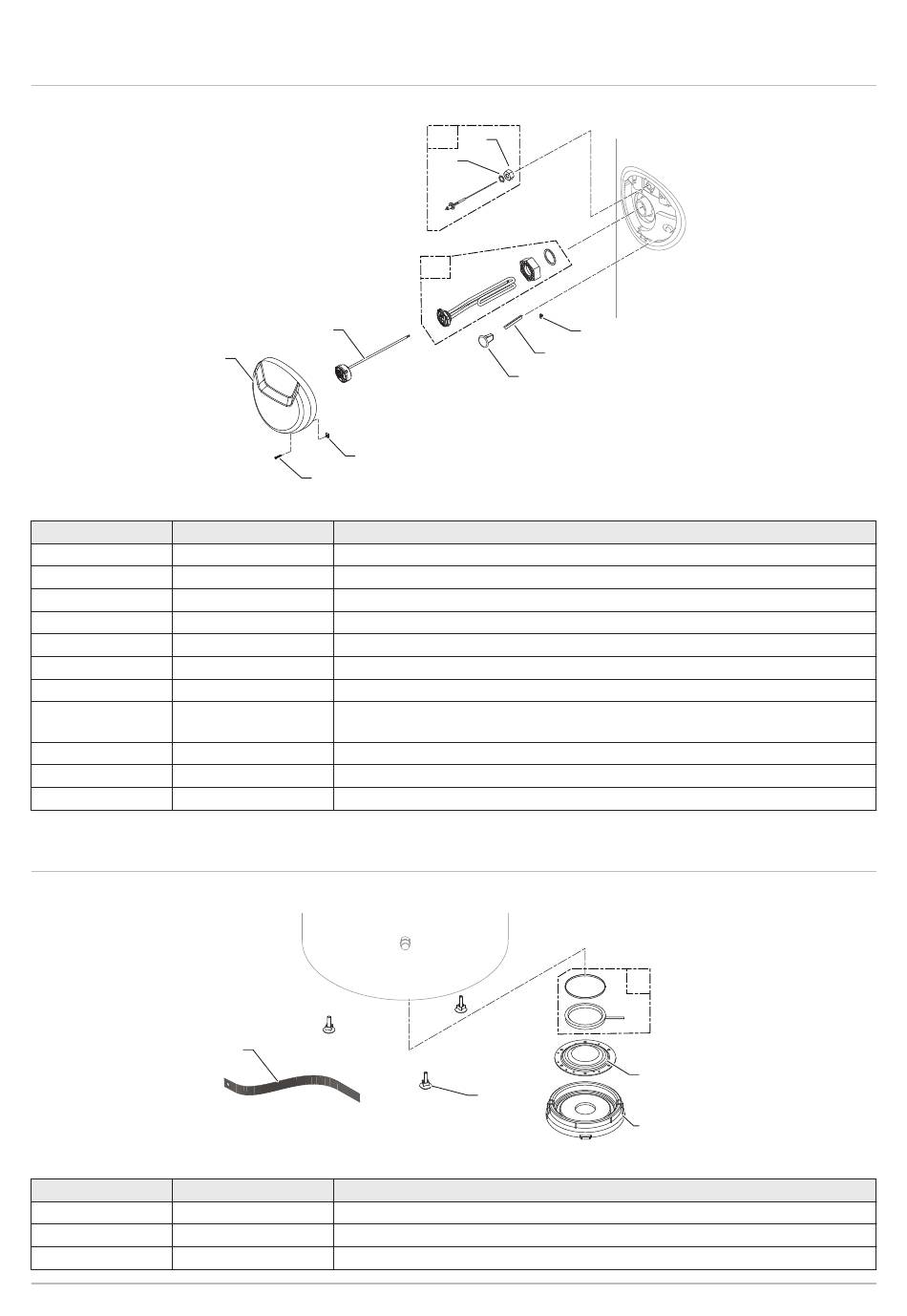

Vordere Abdeckung

Abb.91
Tab.73
Pos. Nr. Artikelnummer
1 200021118
2 95013060
3 300027388
4 7768002
5 95770697
6 97758856
7 7768070
8 7850621
9 95365613
10 7720184
11 7798297
14.5

Unterer Handlochdeckel

Abb.92
Tab.74
Pos. Nr. Artikelnummer
1 89705511
2 89525501
3 300026994
74 AZORRA Ace
7
4
6
5
Beschreibung
Fremdstromanode mit 3/4" Fitting
Grüner Dichtring, 24 x 17 x 2 mm
Überwurfmutter, G3/4" - Durchmesser 15 mm
Vordere Abdeckung
Schrauben 3,94 x 25
Schnellmontage-Mutter
Sicherheitstemperaturbegrenzer
Isolierset: komplettes Heizelement 1800 W + Isolierübergang G2" / G1-1/4" + Si­
likondichtung 56 x 46 x 3 mm
Tauchhülsenblech, Länge 90 mm
Erdungsklemme
Tauchhülsenkappe
5
Beschreibung
Sprengring + Lippendichtung, Durchmesser 112 x 7 mm
Emaillierter Handlochdeckel, Durchmesser 192 mm
PSE Handlochdeckel Isolierung
3
1
2
8
10
9
11
4
MW-6001101-5
1
2
3
MW-6001105-03
