7.6.4 Anschluss der Optionen an die Leiterplatte CU–HW-01

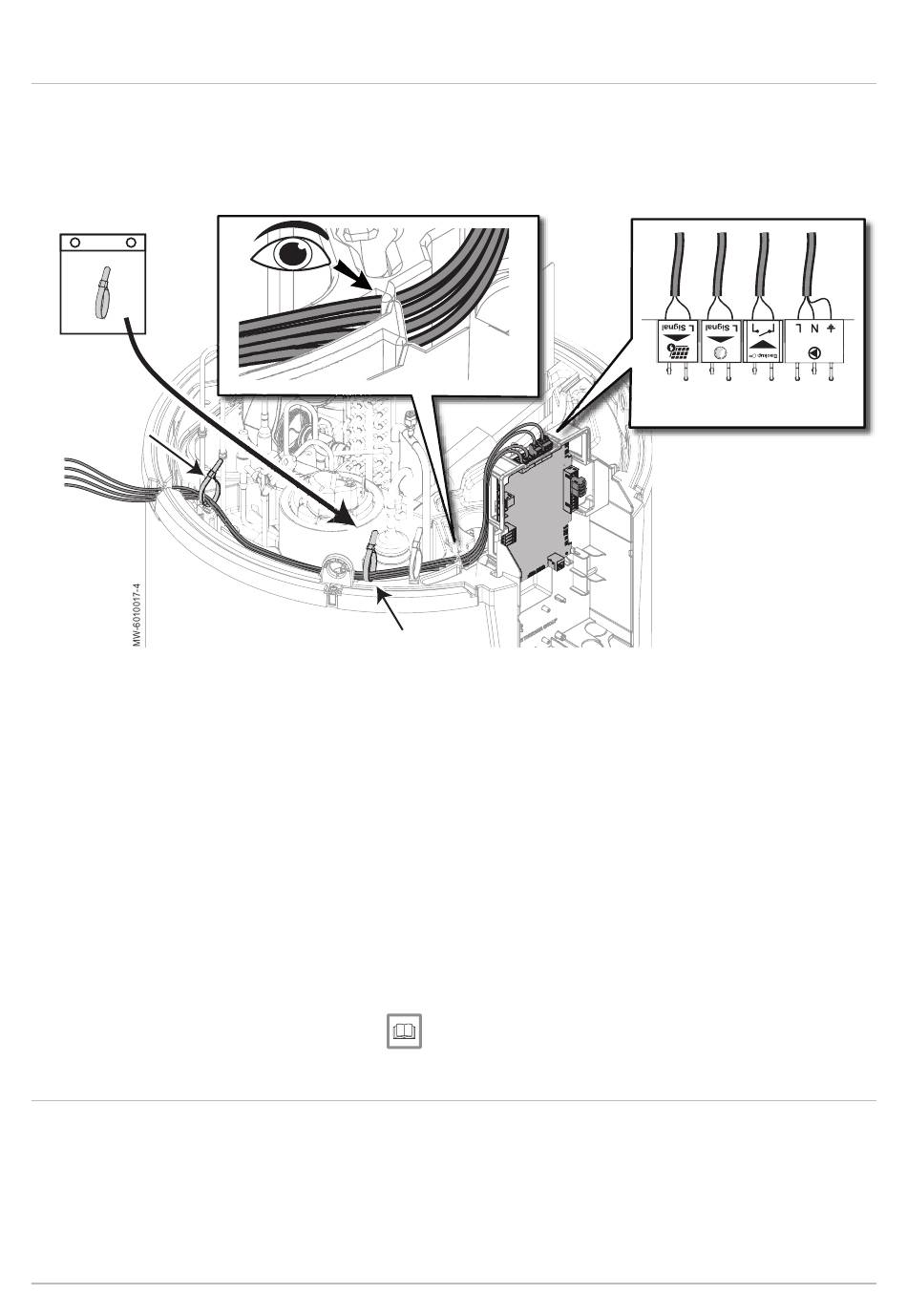

Abb.44
B
A
X2 Ladepumpe des hydraulischen Zusatzerzeugers
X3 Steuerung des hydraulischen Zusatzerzeugers
X11 Hoch-/Niedertarif-Eingang
X18 Signaleingang für die PV-Module
7.6.5 Einbau des Temperaturfühlers für den hydraulischen Zusatzerzeuger
38 AZORRA Ace
An die Leiterplatte des Wärmepumpen-Warmwasserbereiters können
verschiedene Optionen angeschlossen werden.
Bei einer Trinkwasser-Wärmepumpe mit Kanälen müssen die Luftkanäle
entfernt werden, um die obere und mittlere Abdeckung abzubauen.
B
A Wiederverwendbarer Kabelbinder (werkseitig
montiert)
B Kabelklemme (im Zubehörbeutel enthalten)
1. Zugang zur Klemmleiste der Leiterplatten-Anschlüsse
2. Das Kabel für die anzuschließende Option parallel zum Netzkabel
durch die Schellen A und B führen, um den korrekten Verlauf der
Kabel sicherzustellen.
3. Das Kabel an die obere Klemmleiste entsprechend der zu
installierenden Option anschließen.
Wenn mehrere Optionen angeschlossen werden sollen, die Schritte 2
und 3 wiederholen.
4. Die gesamte Baugruppe in umgekehrter Ausbaureihenfolge wieder
einbauen.
Beim Wiederzusammenbau darauf achten, dass die obere Abdeckung
korrekt abgedichtet ist und dass die drei Schrauben angebracht
werden.
Siehe auch
Zugang zur Klemmleiste der Leiterplatten-Anschlüsse, Seite 37
Wenn der hydraulische Zusatzerzeuger über einen Kessel oder über
Solarkollektoren gesteuert wird, muss ein Temperaturfühler (nicht
mitgeliefert) verwendet werden.
