DIGITALER WINKELMESSER
A-Tronix 20
DE
Herzlichen Glückwunsch zum Kauf Ihres digitalen Winkelmessers A-Tronix 20 CONDTROL.
Die Sicherheitshinweise finden Sie am Ende der Anleitung. Bitte lesen Sie diese
sorgfältig, bevor Sie das Gerät das erste Mal verwenden.
SICHERHEITSHINWEISE
Achtung! Diese Bedienungsanleitung ist ein wesentlicher Bestandteil Ihres Geräts. Lesen
Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Wenn Sie
das Gerät verleihen, geben Sie auch die Bedienungsanleitung mit.
- Das Gerät darf nur zweckgemäß verwendet werden.
- Halten Sie Kinder und Dritte von Lasergeräten fern.
- Versuchen Sie niemals, das Gerät selbst auseinander zu nehmen oder zu reparieren.
Die Reparatur und Wartung darf nur durch qualifiziertes Fachpersonal erfolgen, das
originale Ersatzkomponenten einsetzt.
- Stellen Sie sicher, dass Sie den richtigen Batterietyp verwenden.
- Vergewissern Sie sich, dass die Batterie entsprechend der Polarität positioniert ist.
- Entfernen Sie die Batterie aus dem Gerät, wenn Sie es längere Zeit nicht benutzen.
PRODUKTBESCHREIBUNG
Digitaler Winkelmesser A-Tronix 20 CONDTROL ist für Messung von Winkeln geeignet.
Die mit dem integrierten elektronischen Winkelsensor erfassten Messungen
werden auf dem Display angezeigt. Mit der Null-Funktion ist es möglich, bei jedem
Winkelwert einen Nullwert einzustellen, von dem der Winkel berechnet wird.
Mit einem digitalen Winkelmesser können Sie die Markierung durchführen, Winkel und
Entfernungen messen. Das Gerät wird weit verbreitet in Bau- und Reparaturarbeiten
Entfernungen messen. Das Gerät wird weit verbreitet in Bau- und Reparaturarbeiten
eingesetzt.
eingesetzt.

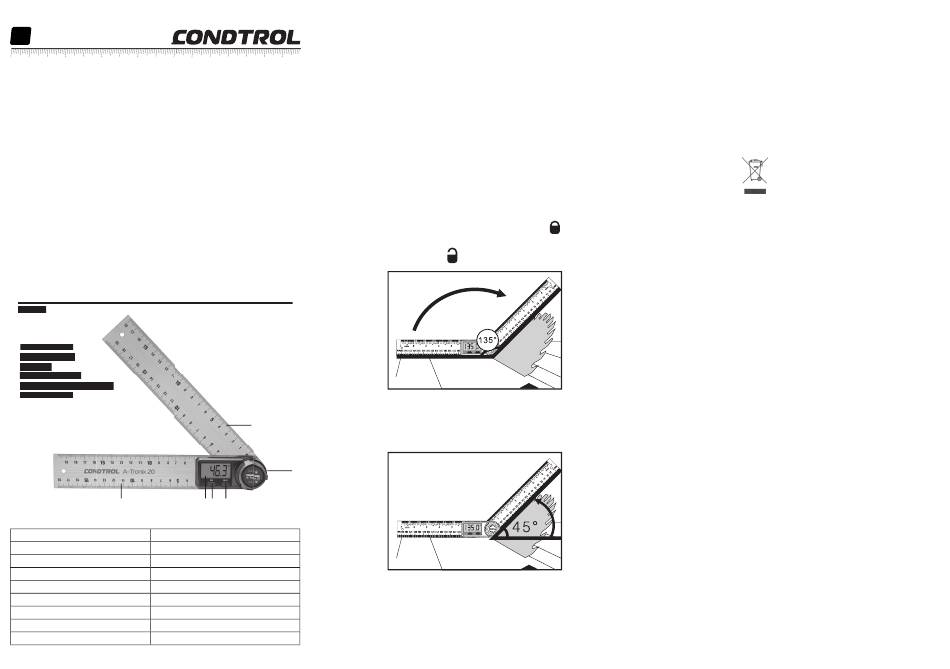

1. Basisschenkel
1. Basisschenkel
2. Klappschenkel
2. Klappschenkel
3. Display
3. Display
4. Klemmschraube
4. Klemmschraube
5. Taste für Ein-/Ausschalten
5. Taste für Ein-/Ausschalten
6. Null-Funktion
6. Null-Funktion
1
TECHNISCHE DATEN
Messbereich
0°-360°
Genauigkeit
0,3°
Messeinheit
0,1°
Betriebstemperatur
0°C ... +50°C
Lagertemperatur
-10°C ... +70°C
Relative Luftfeuchtigkeit
85%
Stromversorgung
3V CR2032 Lithium
Abmessungen
200*35*21 mm
Gewicht
160 g
LIEFERUMFANG
Digitaler Winkelmesser A-Tronix 20 – 1 St.
Batterie (3V CR2032) – 1 St.
Bedienungsanleitung – 1 St.
Bedienungsanleitung
BESTIMMUNGSGEMÄßER GEBRAUCH
Stromversorgung des Gerätes
Das Gerät wird über die mitgelieferte Lithium-Batterie Typ 3V CR2032 mit Strom
versorgt.
Batterie einsetzen/auswechseln
Öffnen Sie das Batteriefach, indem Sie die Taste am unteren Rand des Displays drücken.
Setzen Sie die Batterie unter Beachtung der Polarität ein. Schließen Sie das Batteriefach
bis zum Anschlag wieder ab.
BETRIEB
Drücken Sie die ON/OFF Taste, um das Gerät ein- auszuschalten.
Messung des inneren Winkels
Drücken Sie die Taste ZERO, um den Nullwert einzustellen. Befestigen Sie die
Klappschulter und die Basisschulter an den zu messenden Kanten. Der innere Winkel
zwischen der Klappschulter und der Basisschulter wird auf dem Display angezeigt.
Bewegen Sie die Klemmschraube im Uhrzeigersinn in die Position
in der eingestellten Winkelposition zu fixieren. Schieben Sie die Klemmschraube gegen
den Uhrzeigersinn in die Position
Messung des äußeren Winkels
Legen Sie den Winkelmesser auf einer ebenen Fläche so aus, dass die Klappschulter und
die Basisschulter die Oberfläche berühren. Drücken Sie die Taste ZERO, um den Nullwert
2
einzustellen. Um den äußeren Winkel zwischen der Klappschulter und der Oberfläche zu
messen, bewegen Sie die Klappschulter in die gewünschte Position.
4
3
6
5
Null-Funktion einsetzen
Drücken Sie in jeder Position des Winkelmessers die Taste ZERO, um den Nullwert
einzustellen, von dem der Winkel gezählt werden soll.
, um die Schulter
, um die Klappschulter zu lockern.
GEBRAUCHSVORSCHRIFT
Achtung! Das Gerät ist präzis und erfordert eine sorgfältige Handhabung. Die Einhaltung
der folgenden Hinweise verlängert die Lebensdauer des Geräts:
- Schützen Sie das Gerät vor Stößen, Stürzen, starken Vibrationen und lassen Sie keine
Feuchtigkeit, Staub oder Fremdkörper in das Gerät eindringen.
- Wenn Wasser in das Gerät gelangt, entfernen Sie die Batterien.
- Lagern oder verwenden Sie das Gerät nicht für längere Zeit bei hoher Luftfeuchtigkeit.
- Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät, und hohe Temperaturen.
- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch, das mit einer Seifenlösung
angefeuchtet ist. Es ist verboten, alkoholhaltige Mittel und abrasive Materialien zu
verwenden.
ENTSORGUNG
Geräte, Zubehör und die Verpackung sollen recycelt werden (Wiederverwertung). Zum
Recycling schicken Sie das Geraet bitte an:
CONDTROL GmbH
Im Wiegenfeld 4
85570 Markt Schwaben
Deutschland
Werfen Sie das Gerät nicht in den Restmüll. Gemäß der Europäischen Richtlinie
2002/96/EG über Altgeräte mit Elektronik und ihrer Umsetzung in nationales Recht sind
Sie verpflichtet, nicht mehr gebrauchsfähige Messwerkzeuge getrennt zu sammeln und
zu einer Recyclingstelle zu bringen.
GARANTIE
Alle Geräte der CONDTROL GmbH werden vor dem Verlassen der Produktion geprüft
und unterliegen den folgenden Garantiebestimmungen. Mängelhaftungsansprüche des
Käufers und gesetzliche Rechte bleiben davon unberührt.
1) Die CONDTROL GmbH verpflichtet sich zur kostenlosen Behebung der Mängel am
Gerät, falls diese nachweislich innerhalb der Garantiezeit auf einen Material- oder
Produktionsfehler zurückzuführen sind.
2) Die Garantiezeit beträgt 24 Monate bei gewerblichen Produkten und beginnt am
Datum des Kaufs an den ersten Endabnehmer (siehe Originalbeleg). Die Betriebsdauer
Ihres Gerätes beträgt 24 Monate.
3) Die Garantie trifft nicht für Teile zu, deren Fehlfunktion auf Gebrauch oder
Verschleiß zurückzuführen ist. Für Mängel am Gerät, die durch Nichtbeachten der
Bedienungsanleitung, nicht bestimmungsgemäßen Gebrauch, unzureichenden Service
und Pflege, Verwendung von Nicht- CONDTROL GmbH-Zubehör oder Ersatzteilen
entstehen, gilt die Garantie nicht. Durch Veränderungen oder Zusätze am Gerät erlischt
die Garantie. Für Mängel, die den normalen Gebrauch des Geräts nicht beeinträchtigen,
gilt die Garantie nicht.
4) Die CONDTROL GmbH behält sich das Recht vor, nach eigener Entscheidung das Gerät
zu reparieren oder zu ersetzen.
5) Andere Ansprüche als die oben genannten werden nicht über die Garantie abgedeckt.
6) Nach Garantieleistungen durch die CONDTROL GmbH wird die Garantiezeit nicht
erneuert und auch nicht verlängert.
7) Die CONDTROL GmbH übernimmt keine Verantwortung für Gewinnverlust und
andere Umstände, die mit dem defekten Gerät in Verbindung stehen. Die CONDTROL
GmbH übernimmt keine Kosten für Miet- oder Leihgeräte während der Reparatur. Für
die Garantie gilt deutsches Recht. Ausgeschlossen ist das CISG (Übereinkommen der
Vereinten Nationen über den internationalen Warenkauf). Änderungen vorbehalten.
WARTUNG UND REPARATUR
Falls das Gerät defekt ist, bringen Sie es bitte zu Ihrem Händler zurück. Falls Sie das Gerät
nicht bei einem Händler gekauft haben, schicken Sie es mit einer Fehlerbeschreibung
bitte an:
CONDTROL GmbH
Im Wiegenfeld 4
85570 Markt Schwaben
Deutschland
Während des Transports und der Aufbewahrung sollte das Gerät in seiner Tasche
oder Koffer sein. Säubern Sie besonders die Austrittsfenster der Laserstrahlen und
vermeiden Sie die dort Fusselbildung. Die Säuberung mit Reinigungs- und Lösungsmittel
ist untersagt. Verwenden Sie anstelle ein weiches, feuchtes Tuch. Halten Sie das Gerät
nicht unter Wasser oder in andere Flüssigkeiten. Das eigenständige Öffnen des Geräts
ist untersagt. Es darf nur von einem autorisierten Servicezentrum geöffnet werden.
