RIVELATORE-RIFLETTORE UNIVERSALE
A-Tronix 20
IT
Congratulazioni per l'acquisto di un misuratore d'angoli elettronico A-Tronix 20
CONDTROL. Prima di usare questo dispositivo per la prima volta, per favore, legga
attentamente le istruzioni di sicurezza, contenute in questo manuale dell'utente.
ISTRUZIONE DI SICUREZZA
Attenzione! Questo manuale dell'utente è la parte integrante del Suo dispositivo.
dispositivo. Leggere attentamente l'istruzione prima di utilizzare il dispositivo. Nel caso
di trasferimento del dispositivo in uso temporaneo si assicuri obbligatoriamente di
allegare questa istruzione ad esso.
- Non usare il dispositivo in modo diverso da quello previsto.
- Tenere il dispositivo fuori dalla portata di bambini e persone non autorizzate.
- Non smontare o riparare il dispositivo da soli. La manutenzione e la riparazione devono
essere affidate esclusivamente al personale qualificato e con l'applicazione delle parti
di ricambio originali.
- Assicurarsi di utilizzare la batteria del tipo corretto.
- Assicurarsi che la batteria sia posizionata in base alla polarità.
- Rimuovere la batteria dall'apparecchio se non è utilizzata per un lungo periodo.
DESCRIZIONE DEL DISPOSITIVO
Il misuratore d'angoli elettronico A-Tronix 20 CONDTROL è designato per la misurazione
degli angoli. Le misurazioni ottenute con il misuratore degli angoli elettronico integrato
vengono visualizzate sullo schermo. Con la funzione "zero condizionale", è possibile di
impostare un valore zero a qualsiasi valore dell'angolo da cui l'angolo verrà calcolato.
Con il misuratore degli angoli elettronico, è possibile di eseguire la marcatura e la
misurazione di angoli e distanze. Il dispositivo è ampiamente utilizzato nei lavori di
costruzione, riparazione e decorazione.
costruzione, riparazione e decorazione.

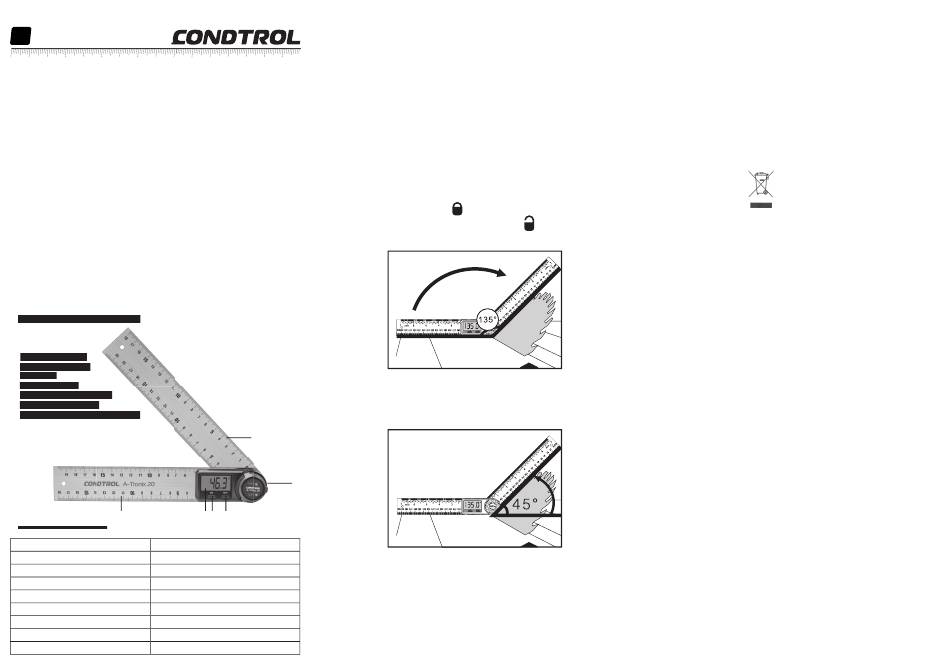

1. Braccio principale
1. Braccio principale
2. Braccio pieghevole
2. Braccio pieghevole
3. Schermo
3. Schermo
4. Vite di chiusura
4. Vite di chiusura
5. Accensione/spegnimento
5. Accensione/spegnimento
di misuratore d'angoli
di misuratore d'angoli
6. Impostazione di zero condizionale
6. Impostazione di zero condizionale
1
CARATTERISTICHE TECNICHE
CARATTERISTICHE TECNICHE
Intervallo di misurazioni
0°-360°
Errore
0,3°
Unità di misurazione
0,1°
Temperatura di funzionamento
0°C ... +50°C
Temperatura di stoccaggio
-10°C ... +70°C
Umidità relativa dell'aria
85%
Batterie
3V CR2032 al litio
Ingombro
200*35*21 mm
Peso
160 g
COMPLETAMENTO
Misuratore d'angoli elettronico A-Tronix 20 – 1 nr.
Batterie (3V CR2032) – 1 nr.
Istruzione – 1 nr.
Manuale dell'utente
PRIMA L'INIZIO DEL LAVORO CON IL DISPOSITIVO
Alimentazione del dispositivo
Il dispositivo è alimentato con la batteria al litio di tipo 3V CR2032 in dotazione.
Impostazione/sostituzione di batterie
Aprire il vano batteria premendo il pulsante nella parte inferiore dello schermo.
Installare la batteria rispettando la polarità. Riposizionare il vano batteria fino in fondo.
LAVORO CON IL DISPOSITIVO
Premere il pulsante ON/OFF per accendere/spegnere il dispositivo.
MISURAZIONE DELL'ANGOLO INTERNO
Premere il pulsante ZERO per impostare il valore zero. Posizionare il braccio pieghevole
e il braccio principale sui bordi misurati. La quantità di angolo interno tra il braccio
pieghevole e il braccio principale viene visualizzata sullo schermo. Spostare la vite di
chiusura in senso orario in posizione
impostata. Spostare la vite di chiusura in senso antiorario
il braccio pieghevole.
MISURAZIONE DELL'ANGOLO ESTERNO
Stendere il misuratore d'angoli su una superficie piana in modo che le braccia pieghevoli
e principali tocchino la superficie. Premere il pulsante ZERO per impostare il valore zero.
Per misurare l'angolo esterno tra il braccio pieghevole e la superficie, spostare il braccio
pieghevole nella posizione desiderata.
2
4
3
6
5
IMPOSTAZIONE DI ZERO CONDIZIONALE
In qualsiasi posizione del misuratore d'angoli, premere il pulsante ZERO per impostare il
valore zero da cui l'angolo verrà calcolato.
per bloccare il braccio nella posizione angolare
in posizione per allentare
MANUTENZIONE E FUNZIONAMENTO
Attenzione! Lo strumento è un dispositivo ad alta precisione e deve essere trattato con
cura. L'osservanza delle seguenti raccomandazioni prolungherà la durata del dispositivo:
- Proteggere il dispositivo da urti, cadute, forti vibrazioni, non consentire l'ingresso di
umidità, polvere, oggetti estranei all'interno di esso.
- Se l'acqua entra nel dispositivo, rimuovere le batterie.
- Non conservare e non utilizzare il dispositivo per lunghi periodi in condizioni di umidità
elevata.
- Evitare la luce solare diretta sul dispositivo e l'esposizione prolungata al sole e alle
temperature alte.
- La pulizia del dispositivo deve essere effettuata con un panno morbido e umido
imbevuto di acqua saponata. È vietato l'uso di prodotti contenenti alcol e abrasivi.
UTILIZZAZIONE
I dispositivi, gli accessori e gli imballaggi non funzionanti devono essere riciclati. Si prega
di inviare l'articolo al seguente indirizzo per il riciclaggio corretto:
CONDTROL GmbH
Im Wiegenfeld 4
85570 Markt Schwaben
Deutschland
Non smaltire il dispositivo nei rifiuti urbani
In conformità con la Direttiva Europea 2002/96/C, gli strumenti di misura scaduti e i
componenti di essi devono essere raccolti separatamente e spediti per il riciclaggio
ecologico dei rifiuti.
GARANZIA
Tutti i prodotti CONDTROL GmbH sono sottoposti a controllo post-produzione e soggetti
alle seguenti condizioni di garanzia. Il diritto dell'acquirente di presentare le pretese
relative a difetti e disposizioni generali della legge vigente non decadono.
1) L'Azienda CONDTROL GmbH si impegna ad eliminare completamente e a proprie spese
tutti i difetti del prodotto rilevati durante il periodo di garanzia, che rappresentano un
difetto di materiale o di fabbricazione.
2) Il periodo di garanzia è di 24 mesi e decorre dalla data di acquisto da parte del
consumatore finale (rif. Originale del documento di accompagnamento).
3) La garanzia non copre i difetti causati dall'usura normale o dall'uso improprio, il
malfunzionamento del prodotto causato dal mancato rispetto delle istruzioni contenute
nel presente manuale dell'utente, l'assistenza intempestiva e la cura insufficiente, l'uso
di accessori e pezzi di ricambio non originali. Le modifiche alla costruzione del prodotto
esonerano il venditore dalla responsabilità per il servizio di garanzia. La garanzia non
copre i danni estetici che non interferiscono con il funzionamento normale del prodotto.
4) L'Azienda CONDTROL GmbH si riserva il diritto di prendere la decisione di sostituzione
o riparazione del prodotto.
5) Le pretese diverse da quelle sopra menzionate non sono coperte dalla garanzia.
6) Dopo che CONDTROL GmbH ha eseguito i lavori di garanzia, il periodo di garanzia non
viene esteso.
7) CONDTROL GmbH non è responsabile per mancato guadagno o inconvenienti
associati a un difetto del prodotto, il costo del noleggio di apparecchiature alternative
per il periodo di riparazione. Questa garanzia si applica alla legge tedesca, escluse le
disposizioni della Convenzione sui contratti per la vendita internazionale di beni mobili
(CISG).
In caso di garanzia, si prega di restituire l'articolo al rivenditore o inviarlo con la
descrizione del difetto al seguente indirizzo:
CONDTROL GmbH
Im Wiegenfeld 4
85570 Markt Schwaben
Deutschland
