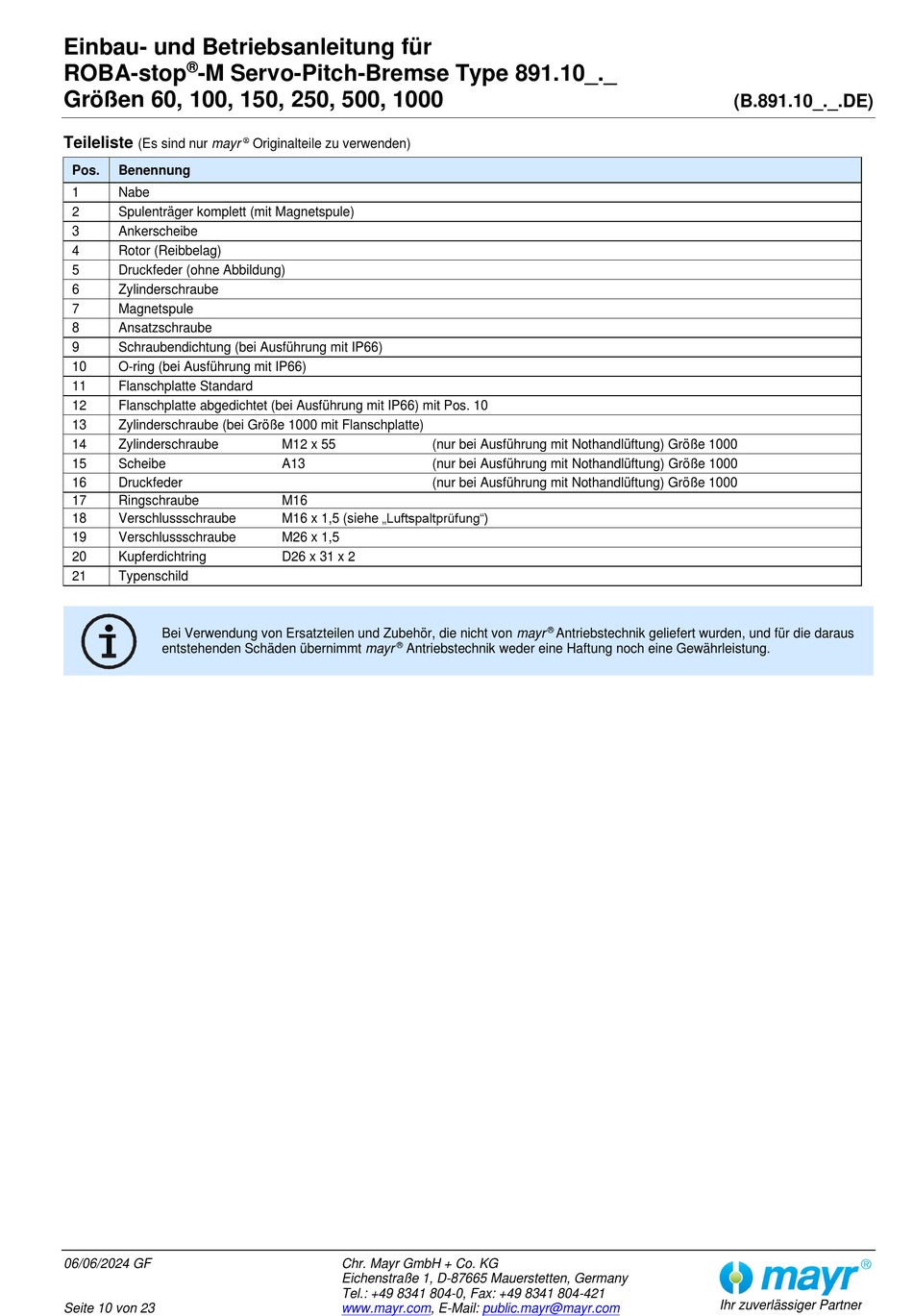

Einbau- und Betriebsanleitung für
®
ROBA-stop
-M Servo-Pitch-Bremse Type 891.10_._
Größen 60, 100, 150, 250, 500, 1000
Teileliste
(Es sind nur mayr
Pos.
Benennung
1
Nabe
2
Spulenträger komplett (mit Magnetspule)
3
Ankerscheibe
4
Rotor (Reibbelag)
5
Druckfeder (ohne Abbildung)
6
Zylinderschraube
7
Magnetspule
8
Ansatzschraube
9
Schraubendichtung (bei Ausführung mit IP66)
10
O-ring (bei Ausführung mit IP66)
11
Flanschplatte Standard
12
Flanschplatte abgedichtet (bei Ausführung mit IP66) mit Pos. 10
13
Zylinderschraube (bei Größe 1000 mit Flanschplatte)
14
Zylinderschraube
15
Scheibe
16
Druckfeder
17
Ringschraube
18
Verschlussschraube
19
Verschlussschraube
20
Kupferdichtring
21
Typenschild
Bei Verwendung von Ersatzteilen und Zubehör, die nicht von mayr
entstehenden Schäden übernimmt mayr
06/06/2024 GF
Seite 10 von 23
Originalteile zu verwenden)
M12 x 55
A13
M16
M16 x 1,5 (siehe „Luftspaltprüfung")
M26 x 1,5
D26 x 31 x 2
®
Antriebstechnik weder eine Haftung noch eine Gewährleistung.
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
(nur bei Ausführung mit Nothandlüftung) Größe 1000
(nur bei Ausführung mit Nothandlüftung) Größe 1000
(nur bei Ausführung mit Nothandlüftung) Größe 1000
®
Antriebstechnik geliefert wurden, und für die daraus
public.mayr@mayr.com
(B.891.10_._.DE)
