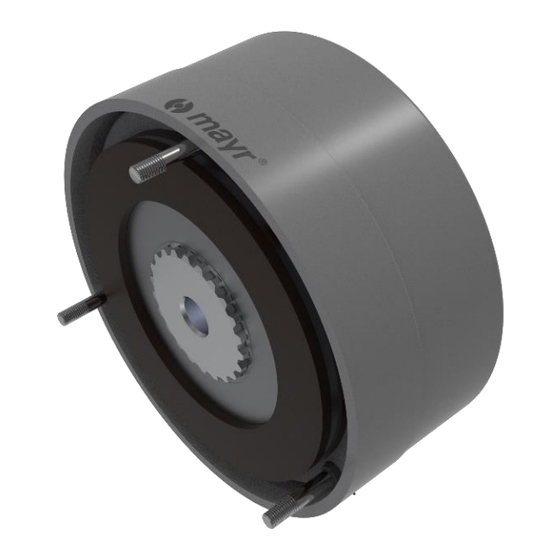

Elektromagnetische Sicherheitsbremsen
®
ROBA-stop
-M Servo-Pitch-Bremse
Type 891.10_._
Größe 60, 100, 150, 250, 500, 1000
Ausgabestand 2024-06
Originalbetriebsanleitung
B.891.10_._
– Antriebstechnik
®
© Copyright by mayr
Alle Rechte vorbehalten.
Nachdruck und Vervielfältigung – auch auszugsweise – sind nur mit Genehmigung des Herausgebers gestattet.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mayr ROBA-stop-M 891.10 Serie
Inhaltszusammenfassung für Mayr ROBA-stop-M 891.10 Serie
- Seite 1 ROBA-stop -M Servo-Pitch-Bremse Type 891.10_._ Größe 60, 100, 150, 250, 500, 1000 Ausgabestand 2024-06 Originalbetriebsanleitung B.891.10_._ – Antriebstechnik ® © Copyright by mayr Alle Rechte vorbehalten. Nachdruck und Vervielfältigung – auch auszugsweise – sind nur mit Genehmigung des Herausgebers gestattet.
-
Seite 2: Inhaltsverzeichnis
Teileliste (Es sind nur mayr Originalteile zu verwenden)..10 Tabelle 1: Technische Daten ........... 11 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 2 von 23 www.mayr.com, E-Mail:... -
Seite 3: Sicherheits- Und Hinweiszeichen
Wir möchten darauf hinweisen, dass der vorhandene Bleianteil nach der REACH-Verordnung nicht verboten ist. Es ist lediglich erforderlich, eine Erklärung abzugeben. 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner... -
Seite 4: Allgemeine Hinweise
Bei der Berechnung der Reibarbeit ist darauf zu achten, dass das Nennmoment der Bremse einer Toleranz unterliegt. 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 4 von 23 www.mayr.com, E-Mail:... -
Seite 5: Klimatische Bedingungen
Isolierstoffklasse F (+155 °C) Die Isolationskomponenten der Magnetspulen sind mindestens in Isolierstoffklasse F (+155 °C) ausgeführt. 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 5 von 23 www.mayr.com, E-Mail:... -
Seite 6: Folgende Normen, Richtlinien Und Vorschriften Wurden Angewendet Und Sind Anzuwenden
DIN EN 61000-6-2 Störfestigkeit Verkaufs- und Lieferbedingungen von Chr. Mayr GmbH + Co. KG. ® Mängel sind sofort nach Feststellung bei mayr anzuzeigen. CE-Kennzeichnung entsprechend Niederspannungsrichtlinie 2014/35/EU (nur bei Spannung > 75 V) und / oder RoHS-Richtlinie 2011/65/EU mit 2015/863/EU Prüfzeichen... -
Seite 7: Kennzeichnung
Größe 250, 1000 Größe 60, 100, 150, 500 1000 Beispiel: 16 / 891.210.4 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 7 von 23 www.mayr.com, E-Mail:... -
Seite 8: Sicherheitsrelevante Anwendungen
12100 und weiterführend nach EN ISO 13849-1 durch Identifizieren der Sicherheitsfunktion, auszuwählen. Dies ist grundsätzlich Aufgabe des Anlagenherstellers. Sicherheitskennwerte stellen wir auf Anfrage zur Verfügung. ® Abweichende Ausführungen stimmen Sie bitte direkt mit mayr Antriebstechnik ab. Definition der Bremsmomente Statisches Bremsmoment Effektiv gemitteltes, voll ausgeprägtes Drehmoment bei schlupfender Bremse bei kleinsten Drehzahlen. -
Seite 9: Ansichten
Bild 3 Bild 5: Größe 1000 mit Option Nothandlüftung + Option Verschlussdeckel 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 9 von 23 www.mayr.com, E-Mail:... -
Seite 10: Teileliste (Es Sind Nur Mayr Originalteile Zu Verwenden)
M26 x 1,5 Kupferdichtring D26 x 31 x 2 Typenschild ® Bei Verwendung von Ersatzteilen und Zubehör, die nicht von mayr Antriebstechnik geliefert wurden, und für die daraus ® entstehenden Schäden übernimmt mayr Antriebstechnik weder eine Haftung noch eine Gewährleistung. - Seite 11 2) Bremsmomenttoleranz = +40 % / -20 % (Konditionierung der Reibpaarung erforderlich) 4) Bezogen auf die Maximaldrehzahl n (Schalthäufigkeit 1/h) 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 11 von 23 www.mayr.com, E-Mail:...
- Seite 12 Ød Größe DIN 6885/1 DIN 6885/1 DIN 6885/3 1000 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 12 von 23 www.mayr.com, E-Mail: public.mayr@mayr.com...
-
Seite 13: Schaltzeiten
[ms] Ansprechverzug beim Verknüpfen Schaltung AC [ms] Trennzeit [ms] 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 13 von 23 www.mayr.com, E-Mail: public.mayr@mayr.com... -
Seite 14: Ausführung
Bremsmoment eingestellt. Lieferumfang gemäß Teileliste bzw. Lieferzustand sind sofort nach Erhalt der Sendung zu überprüfen. ® Für nachträglich reklamierte Mängel übernimmt mayr keine Ge- währleistung. Transportschäden sind umgehend beim Anlieferer, die Unvoll- ständigkeit der Lieferung und erkennbare Mängel sind sofort im Herstellerwerk anzumelden. -
Seite 15: Montagebedingungen
Korrosionsschutzmaßnahmen für die Anbaufläche: ❑ trockene, ölfreie Phosphatschichten ❑ Hartchrom und Nitrierverfahren 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 15 von 23 www.mayr.com, E-Mail:... -
Seite 16: Auswechseln Der Druckfedern (5)
Das Konditionieren der Reibpaarung vor der Inbetriebnahme der Anlage durchführen (siehe „Bremseneinlauf / Konditionierung der Reibpaarung“) 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 16 von 23 www.mayr.com, E-Mail:... -
Seite 17: Elektrischer Anschluss Und Beschaltung
Schalten mit Freilaufdiode bewirkt eine längere Einfallzeit der Bremse (ca. 6 – 10-mal länger als bei gleichstromseitiger Ab- schaltung), Anwendung bei unkritischen Bremszeiten. 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 17 von 23 www.mayr.com, E-Mail:... -
Seite 18: Gleichstromseitiges Schalten
Je nach Anwendungsfall kann der Schaltkontakt auch durch an- Prinzipschaltbild 2 ® dere Schutzbeschaltungen geschützt werden (z. B. mayr Der Stromkreis wird zwischen Spannungsversorgung und Spule Funkenlöschung), wodurch sich die Schaltzeit allerdings ändert. unterbrochen. Das Magnetfeld baut sich schnell über das Schut- zelement ab. -
Seite 19: Luftspaltprüfung (Größe 500, 1000)
-brake-checker werden die Grenzwerte elektrisch ermittelt und können von den Verschleißwerten abweichen. 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 19 von 23 www.mayr.com, E-Mail:... -
Seite 20: Auswechseln Des Rotors (4)
Entspannen der Druckfedern (6) und hat damit verbunden einen Drehmomentabfall zur Folge. 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 20 von 23 www.mayr.com, E-Mail:... -
Seite 21: Entsorgung
Dichtungen, O-Ringe, V-Seal, Elastomere, Anschlusskasten (PVC): Kunststoff (Schlüssel Nr. 160119) 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 21 von 23 www.mayr.com, E-Mail:... -
Seite 22: Betriebsstörungen
Handlüftung, Betätigungshebel, Anzugsmomente der Einbau- und Betriebsanleitung überprüfen Schrauben der Schrauben 06/06/2024 GF Chr. Mayr GmbH + Co. KG Eichenstraße 1, D-87665 Mauerstetten, Germany Tel.: +49 8341 804-0, Fax: +49 8341 804-421 Ihr zuverlässiger Partner Seite 22 von 23 www.mayr.com, E-Mail:... -
Seite 23: Betriebsstörungen
Bremse kann nicht unzulässigem Verschleiß mehr gelüftet werden Kein Spannungsanschluss Spannungsanschluss prüfen ® Bei Verwendung von Ersatzteilen und Zubehör, die nicht von mayr geliefert wurden, und für die daraus entstehenden ® Schäden übernimmt mayr weder eine Haftung noch eine Gewährleistung. 06/06/2024 GF Chr.
