Mayr ROBA-DS Einbau- Und Betriebsanleitung

Einbau- und Betriebsanleitung für
®

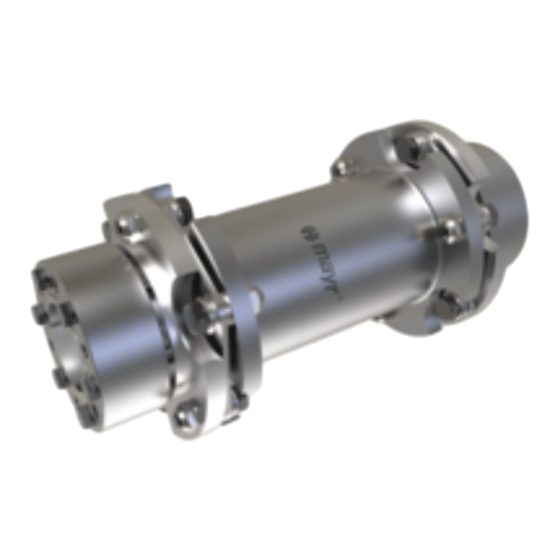

ROBA -DS Kupplung für Messflanschanbindung
Type 9120._ _ _ _0 Größen 25 / 64 / 300 / 500 / 850
Bitte die Betriebsanleitung sorgfältig lesen und beachten.
Nichtbeachtung führt möglicherweise zu Funktionsstörungen, bzw. zum Ausfall der Kupplung und den damit verbundenen Schäden.
Inhaltsverzeichnis
Seite 1: - Sicherheits- und Hinweiszeichen
- Sicherheitshinweise
®
Seite 2: - Aufbau der ROBA
für Messflanschanbindung
Seite 3: - Ansichten der Naben (Bauform A bis E)
- Teileliste
Seite 4: - Aufbau der Kupplungsmodule (allgemein)
- Teileliste
Seite 5: - Mögliche Kombinationen der Naben (Bauform A bis
E) und Kupplungsmodule (Bauform A bis U)
Seite 6: - Ansichten der Kupplungsmodule (Bauform A bis U)
Seite 7: - Technische Daten
Seite 8: - Schraubenübersicht und zugehörige Anzugsmomente
Seite 9: - Übertragbare Drehmomente der Naben
(Bauform A bis E) (bohrungsabhängig)
Seite 10: - Funktion - Einsatz
- Ausführung
- Lieferzustand
- Kupplungseinsatzbereich
- Lagerung
- Allgemeine Einbauhinweise
- Minimale und maximale Einschraubtiefen
für kundenseitige Schrauben
Seite 11: - Zuordnung der Drehmomentaufnehmer
Seite 12: - Montage der Kupplung im Antriebsstrang
Seite 13: - Montage der Lamellenpakete
Seite 14: - Ausrichten der Kupplung
- Zulässige Wellenverlagerungen
- Wartung
- Entsorgung
Seite 15: - Betriebsstörungen
Sicherheitshinweise
Die vorliegende Einbau- und Betriebsanleitung (E+B) ist Bestandteil der Kupplungslieferung.
Bewahren Sie die E+B stets gut zugänglich in der Nähe der Kupplung auf.
Die Inbetriebnahme des Produkts ist solange untersagt, bis sichergestellt wurde, dass alle anzusetzenden EU-Richtlinien
und Direktiven an der Maschine oder Anlage, in der das Erzeugnis eingebaut ist, erfüllt sind.
®
Die ROBA -DS Kupplungen entsprechen den zum Zeitpunkt der Drucklegung der Einbau- und Betriebsanleitung bekann-
ten Regeln der Technik und gelten zum Zeitpunkt der Auslieferung grundsätzlich als betriebssicher.
Basierend auf der ATEX-Richtlinie ist dieses Produkt ohne Konformitätsbewertung nicht geeignet zum Einsatz in explosi-
onsgefährdeten Bereichen.
VORSICHT

Wenn die ROBA

Wenn die einschlägigen NORMEN der Sicherheit oder Einbaubedingungen nicht beachtet werden.
Schutzmaßnahmen durch den Anwender

Abdecken sich bewegender Teile zum Schutz gegen Quetschen, Erfassen, Staubablagerungen und das Auftreffen
von Fremdkörpern.
Zur Vermeidung von Personen- und Sachschäden dürfen nur fachkundige Personen an den Komponenten arbei-
ten. Sie müssen mit Auslegung, Transport, Installation, Inbetriebnahme, Instandhaltung und Entsorgung entspre-
chend der einschlägigen Normen und Vorschriften vertraut sein.
Vor der Installation und Inbetriebnahme ist die Einbau- und Betriebsanleitung sorgfältig zu lesen.
Mit diesen Sicherheitshinweisen wird kein Anspruch auf Vollständigkeit erhoben!
25/09/2024 BD/GC
Seite 1 von 15
-DS Kupplung
®
-DS Kupplungen verändert oder umgebaut wurden.
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Sicherheits- und Hinweiszeichen
VORSICHT
Verletzungsgefahr für Menschen und
Beschädigung an der Maschine möglich.
Hinweis!
Hinweis auf wichtige zu beachtende Punkte.
