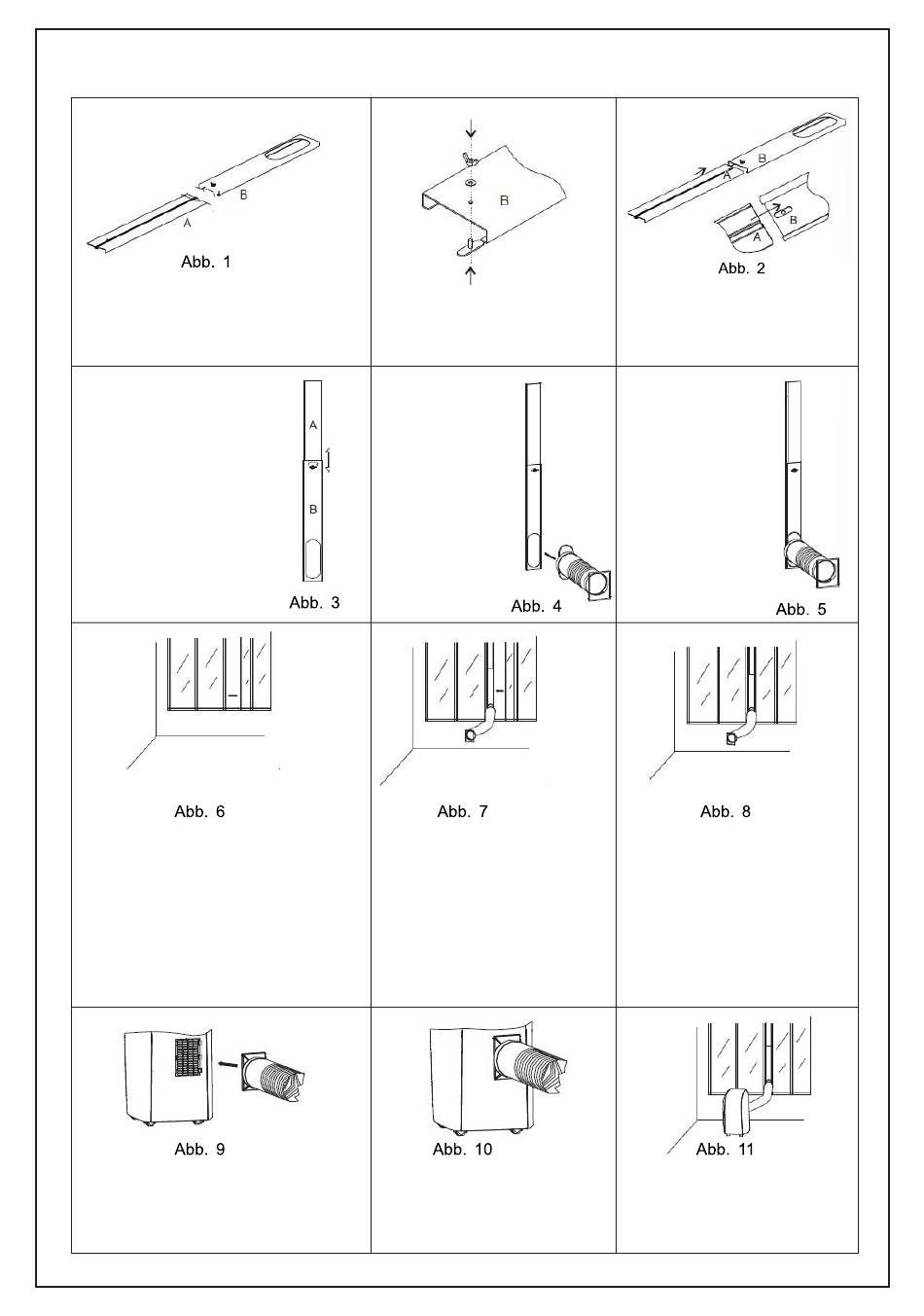

Montage des Fensterkits
1. Trennen Sie beide Platten A
und B voneinander.
4. Die Montage ist
abgeschlossen. Sie
können die A-Platte
entsprechend der
Fensterhöhe nach
oben oder unten
verstellen.
Schrauben Sie sie
an bis sie festsitzt..
Die Montage ist
abgeschlossen.
7. Öffnen Sie das Fenster dort,
wo Sie den Abluftschlauch,
das Fenster-Kit und deren
Zubehör montieren müssen.
10. Schließen Sie das andere
Ende des Abluftschlauchs
und dessen Zubehörs ans
mobile Klimagerät an.
2. Schrauben Sie die
Flügelmutter durch die B-
Platte. Lassen Sie 2/3 mm
Freiraum.
5. Installieren
Sie den
Abluftschlau
ch und seine
Zubehörteile
in das
Fenster-Kit
gemäß der
Pfeilrichtung.
8. Montieren Sie den
Abluftschlauch, das
Fenster-Kit und deren
Zubehör am Fenster und
schließen Sie dann das
Fenster gemäß der
Pfeilrichtung in der Abb.7
und drücken Sie das
Fenster-Kit fest.
11. Die Montage des
Abluftschlauchs und
dessen Zubehörs ist
abgeschlossen, wie in
der Abb. 10 dargestellt.
30
3. Setzen Sie die A-Platte
gemäß der
Pfeilrichtung in die B-
Platte ein.
6. Die Montage
ist
abgeschloss
en
9. Montieren Sie den
Abluftschlauch, das
Fenster-Kit und deren
Zubehör ans Fenster
gemäß der Abb.8
12. Die Montage der
gesamten Einheit ist
abgeschlossen, wie in
der Abb. 11 dargestellt.
