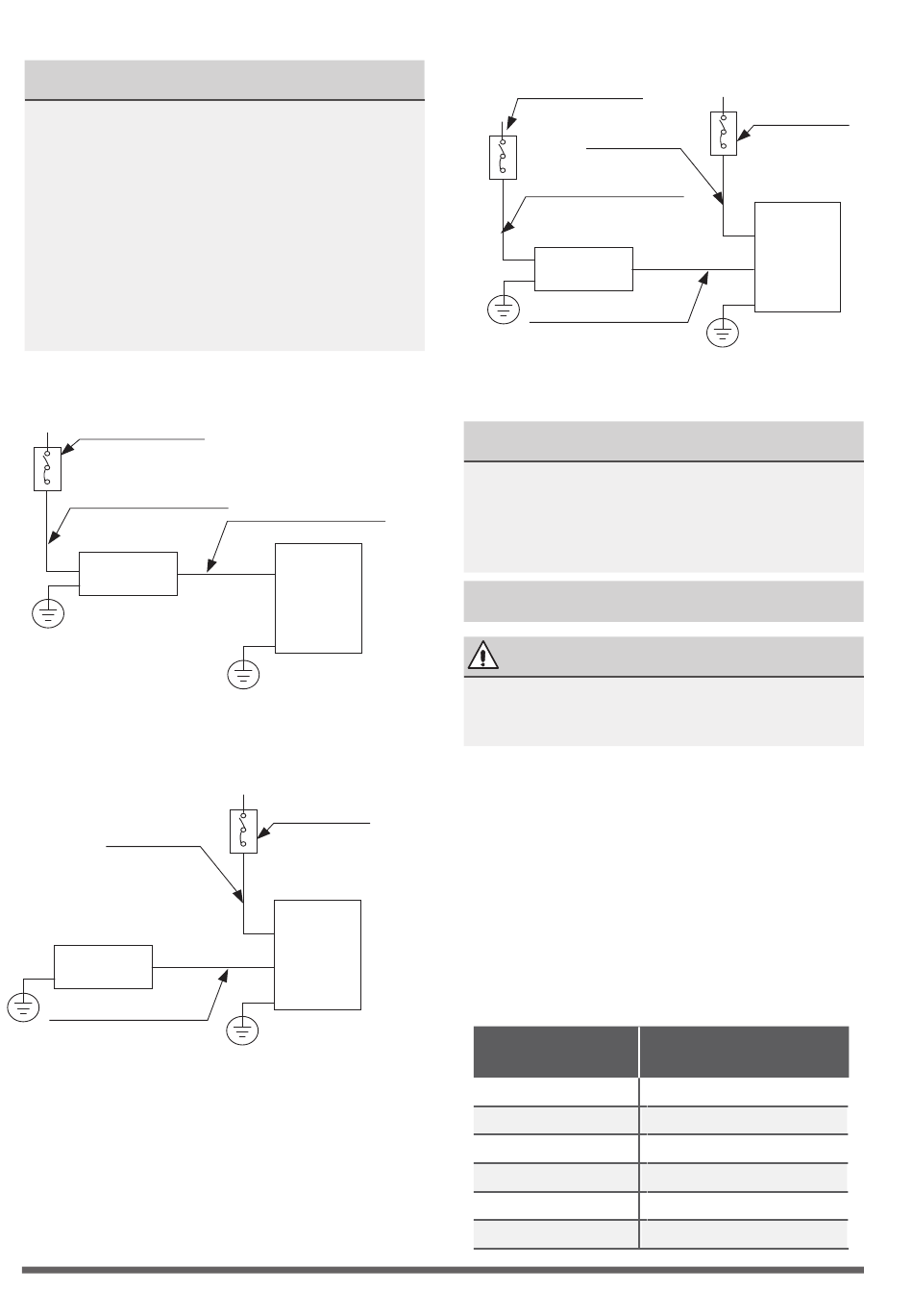

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ
Όταν η μέγιστη παροχή ρεύματος είναι
μεγαλύτερη από 16A, θα πρέπει να
χρησιμοποιηθεί επιπλέον ασφάλεια ή
προστατευτικό διαρροής με επιπλέον
προστασία (δεν συμπεριλαμβάνεται).
Όταν η μέγιστη παροχή ρεύματος είναι
μικρότερη από 16A, το καλώδιο τροφοδοσίας
θα πρέπει να είναι εξοπλισμένο με πρίζα. (δεν
συμπεριλαμβάνεται)
ασφάλεια
(A)
(δεν συμπεριλαμβάνεται)
Παροχή
Παροχή
(B)
Παροχή
Καλώδια επικοινωνίας
Καλώδια επικοινωνίας
Innengerät
Ασφάλεια
(δεν συμπεριλαμβάνεται)
(C)
Ασφάλεια
(δεν συμπεριλαμβάνεται)
Παροχή
Εξ. μονάδα
Καλώδια
επικοινωνίας
Σημείωση
Τα διαγράμματα είναι για επεξηγηματικούς
σκοπούς μόνο. Το πραγματικό μπορεί να είναι
διαφορετικό και υπερισχύει του παρόντος.
Καλωδίωση εξωτερικής μονάδας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Πριν από κάθε εργασία ηλεκτρικής φύσεως,
αφαιρέστε την μονάδα από την παροχή.
1. Προετοιμασία του καλωδίου επικοινωνίας
a. Επιλέξτε το κατάλληλο μέγεθος καλωδίων.
Χρησιμοποιείστε καλώδια τύπου H07RN-F.
Ελάχιστη Διατομή Καλωδίων Τροφοδοσίας
και Σήματος (προς αναφορά)
Τάση Συσκευής (Α) Διατομή Καλωδίου (mm²)
> 3 and ≤ 6
> 6 and ≤ 10
> 10 and ≤ 16
> 16 and ≤ 25
> 25 and ≤ 32
> 32 and ≤ 40
Air switch
Ασφάλεια
(δεν συμπεριλαμβάνεται)
(purchased
seperately)
0.75
1
1.5
2.5
4
6
ƒΣελίδα 73
„
