AMAX 2100 / 3000 / 4000

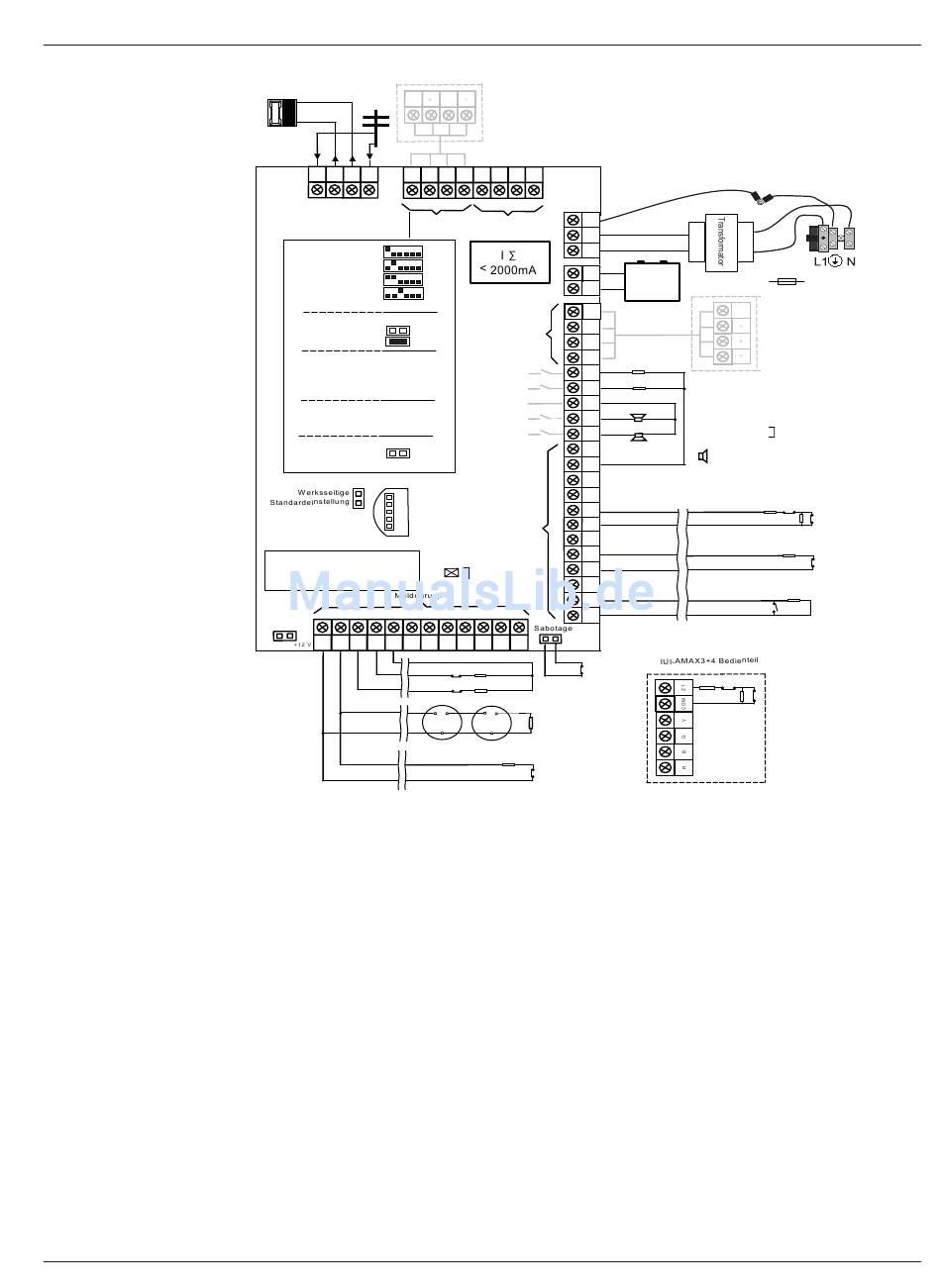

Bild 1.2: Wiring diagram for AMAX panel 4000
Bosch Sicherheitsysteme GmbH
G
TIP TH RH RING R B
Bosch Options-
bus 2 < 900 mA
Bedienteile:
1 =
IUI-AMAX4-TEXT 2 =
IUI-SOL-TEXT
3 =
IUI-AMAX3-LED16
4 =
IUI-AMAX3-LED8
5–16 Inst.-Anl.
Bedienteile:
IUI-AMAX-LED8 1 =
IUI-AMAX-LCD8 2 =
I/O-Module:
DX2010 Adr. 103 – 108
DX3010 Adr. 150 – 151
DX4010 Adr. 253
Übertragungsgeräte:
DX4020G Adr. 134
B426 Adr. 134(6)/250(9)
Funkempfänger:
RF3227E 1 =
RFRC-OPT 1 = (1)
Parametrierschlüssel-
Steckplatz
Langsames Blinken: Normalzustand
Ein: Störungszustand
Aus: Störungszustand
Watchdog-
Ausgang
_
+ 0 V
< 100 mA
L1a L1b L3
L2 COM L4 L5
PO-5
Schnellstartanleitung
R
_
AUX 1: < 900 mA
_
AUX 2: < 900 mA
AUX1 AUX2
AUX2 AUX1
G Y
+12 V +12 V
- -
Batterieanschluss
GND
_
A C
18 VAC bei 50 VA
A C
_
-
+
Y
_
Bosch Options-
G
bus 1 < 900 mA
B
R
+12 V P0+4
+12 V P0+3
+12 V
P0+
COM P0-2
P0-1
COM
L16
COM
L15
L14
COM
L13
Meldegruppen
L12
COM
L11
L10
COM
L9
COM L6 L7 COM L8
2 3 1
2 3
3 Feuer
3
Einbruch
2
Graphics | de
Batterie
12 V 7 Ah
12 V < 18 Ah _
Sicherung 1 A
Y
_
PO+4: < 750 mA
_
PO+3: < 750 mA
_
PO -2: < 500 mA
überwacht
_
PO -1: < 500 mA
100 Ω – 2,2 k
3
1
3
3
3
2
1 Sabotagekontakt
2 Melderkontakt
3 EOL 2,2 k
3
1
4 NO + NC
2
3
