Linak Desk Frame 2 Montageanleitung Seite 22

22 | DF2

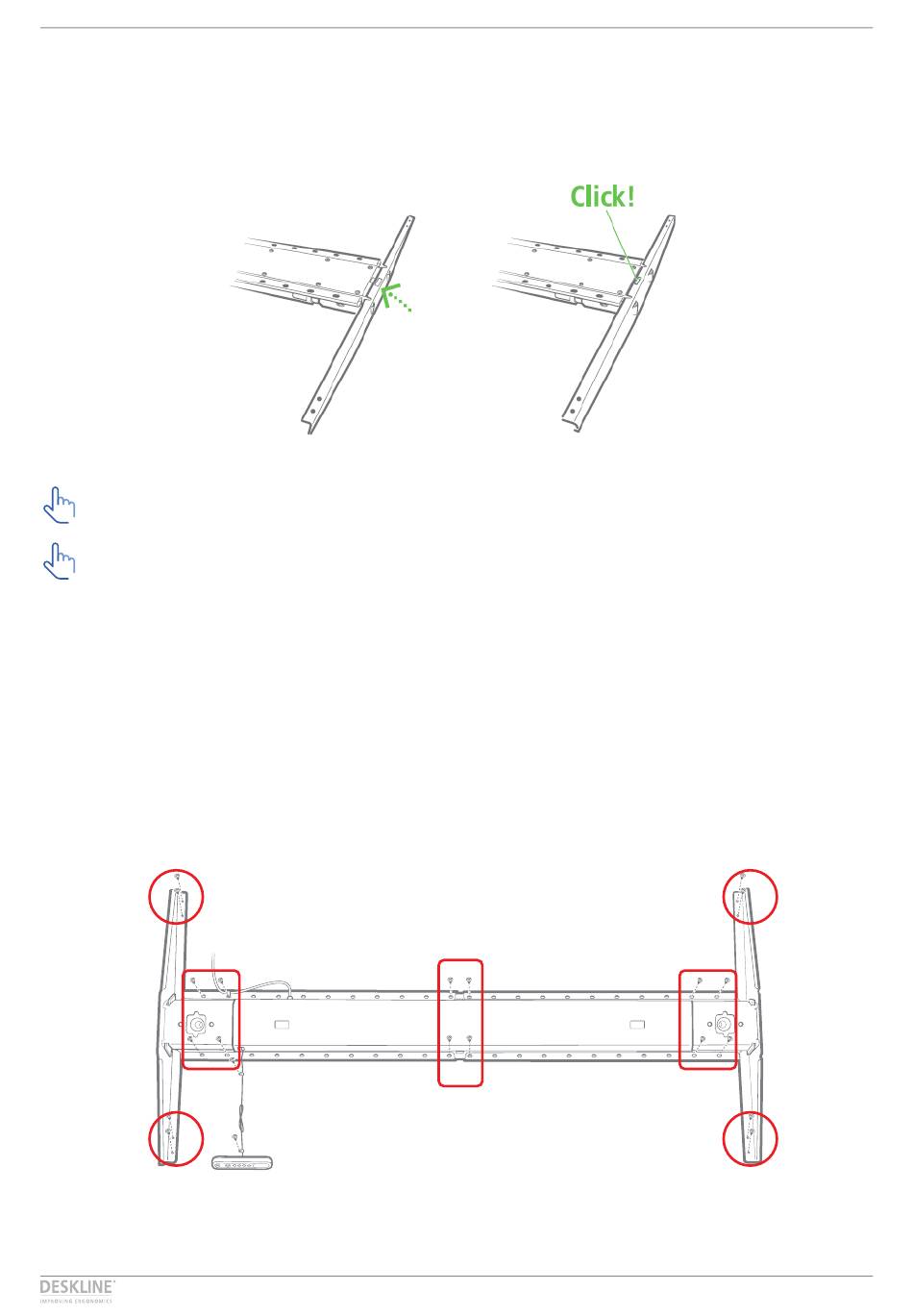

Montage der Plattenträger
1� Platzieren Sie einen leicht geneigten Plattenträger am Ende des Trägers.
2� Drücken Sie den Plattenträger in die richtige Position, bis ein Klicken zu hören ist und das
Schnappsystem den Plattenträger in der richtigen Position arretiert.
3� Montieren Sie den Plattenträger am anderen Ende des Trägers.
Prüfen Sie, ob der Plattenträger richtig platziert ist und sich nicht vom Träger verdrehen kann.
Ziehen Sie den Träger nicht mit den Plattenträgern als Griffen heraus.
Montage des Oberrahmens
1� Platzieren Sie den zusammengebauten Oberrahmen in der richtigen Position.
Verwenden Sie ein Maßband, um sicherzustellen, dass der DF2-Rahmen mittig platziert wird.
2� Befestigen Sie den Oberrahmen mit 20 Befestigungsschrauben wie folgt an der Tischplatte:
2.a. 8 Schrauben an den Enden des Trägers.
Verwenden Sie eine davon, um das Netzkabel mit einer Kabelklemme am Träger zu
befestigen und so eine Kabelentlastung zu schaffen, siehe Anschluss des Netzkabels
2.b. 4 Schrauben an den Verlängerungspunkten.
2.c. 8 Schrauben in den Plattenträgern.
c
c
a
b
c
a
c
