AS-Interface Sensormodul
Beschreibung "Handling G4-Module mit Unterteile U-G1F oder U-G1FF"

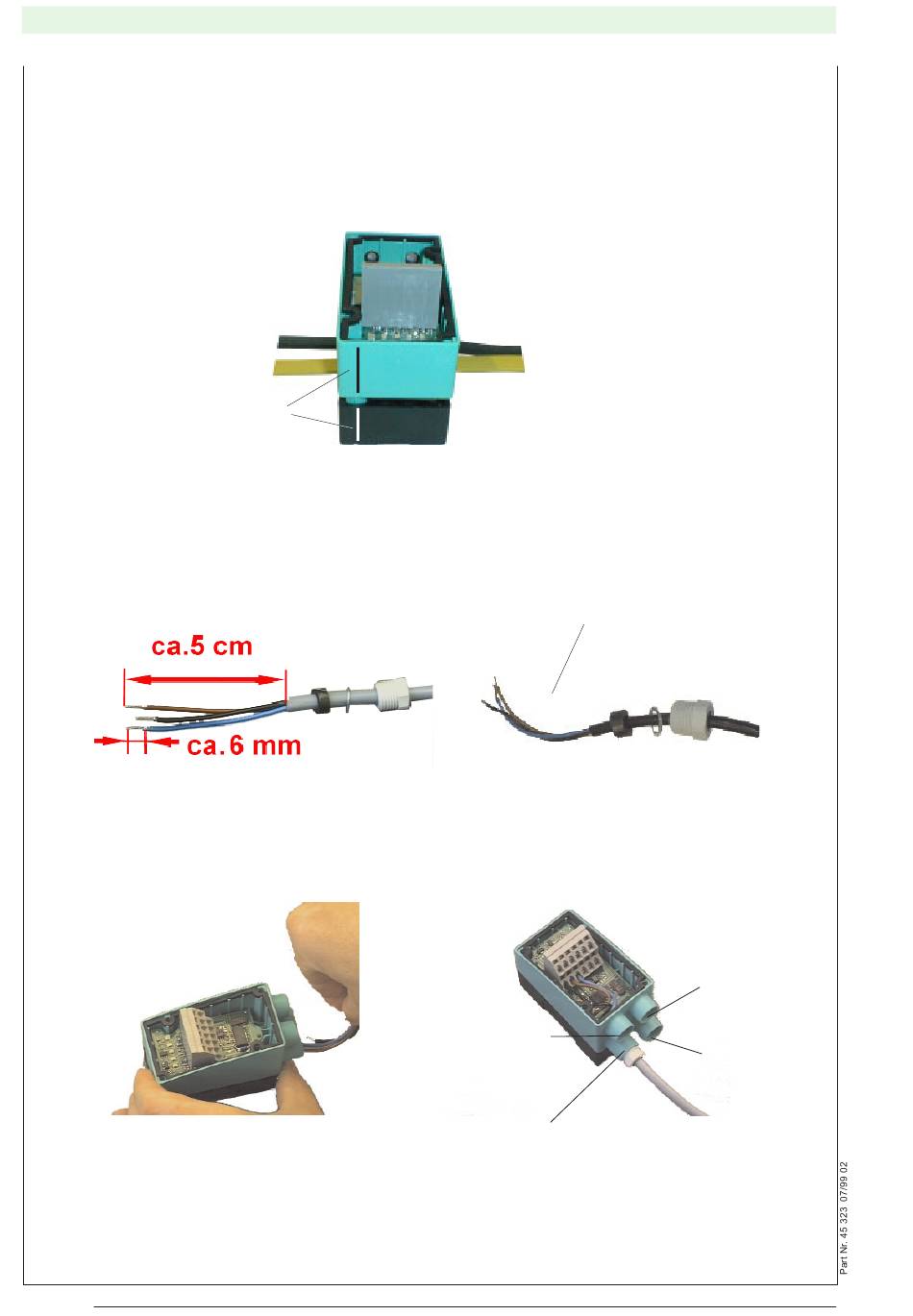

Die Montage der G4-Module erfolgt in 4 Schritten:
1. Unterteil an der vorgesehenen Stelle montieren. Zur richtigen Montage sind die Rückseiten des Ober- und
Unterteiles mit einer Nut markiert. AS-i Flachkabel und ggf. Flachkabel für externe Energieversorgung einle-
gen.
Bei Montage beachten
2. Mittelteil adressieren (falls noch nicht geschehen) und auf das Unterteil aufsetzen und fest andrücken.
3. PG-Verschraubung auf das Kabel schieben.
Das abisolierte Sensor-/Aktorkabel in der Reihenfolge 3, 4, 2, 1 anschließen (Markierung auf
dem Mittelteil beachten).
4. PG-Verschraubung anziehen und Deckel festschrauben.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
3
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Elektronische Ausgang
Kabel anbiegen
1
3
Copyright Pepperl+Fuchs, Printed in Germany
2
4
