Standardkonfigurationen

Steuer Modul (CM)
Die potentialfreien Ausgänge des Steuer Mo-
duls sind bei allen Standardzentralen mit einer
durchgehende Sammelstörungsmeldung X1
und Sammelalarmmeldung X2 vorkonfiguriert.
Die digitalen Eingänge X6.2 und X6.3 sind als
Zentral-Auf und Zentral-Zu Signale vorkonfek-
tioniert.
Aktormodule und Auslösemodule
(AM / TMA)

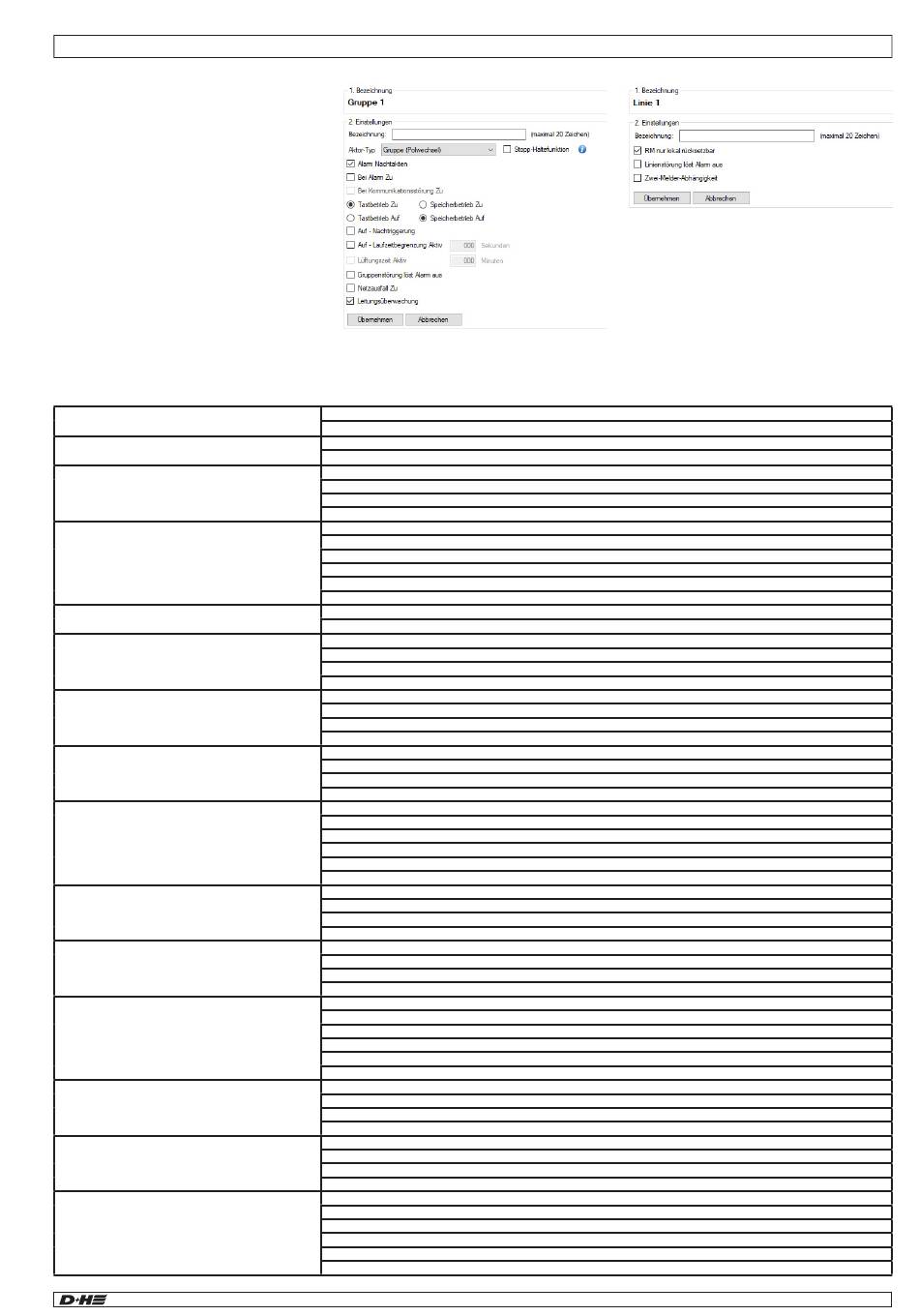

Screenshots aus dem SCS-Tool für die Stan-
dardvorkonfigurierung der Aktormodule und
Auslösemodule.

Standardzuordnung CPS-M1-XXX-XXXX

Auslösemodul / Auslöse-Linie – Aktormodul / Motorgruppe
Alle Lüftungstaster-Eingänge sind mit den Motorgruppen-Ausgängen desselben Moduls und derselben Farbe vorkonfiguriert.
31.700.10
CPS-M1-020-0202
31.700.15
CPS-M1-020-0204
31.700.20
CPS-M1-020-0404
31.700.25
CPS-M1-020-0606
31.700.30
CPS-M1-040-0204
31.700.35
CPS-M1-040-0206
31.700.40
CPS-M1-040-0404
31.700.45
CPS-M1-040-0406
31.700.50
CPS-M1-040-0606
31.700.55
CPS-M1-060-0206
31.700.60
CPS-M1-060-0208
31.700.65
CPS-M1-060-0210
31.700.70
CPS-M1-060-0406
31.700.75
CPS-M1-060-0408
31.700.80
CPS-M1-060-0410
99.827.25 1.7/01/19
AM:
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 1 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 1 Motorgruppe2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 1 Motorgruppe2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2,
Auslösemodul 3 RM/RT-Linie1 >> Aktormodul 3 Motorgruppe1,
Auslösemodul 3 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 1 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe2,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 1 Motorgruppe2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe1+2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 3 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 1 Motorgruppe2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2,
Auslösemodul 3 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 3 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 4 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 3 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe2
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 4 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 5 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe1+2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 3 Motorgruppe1,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe1+2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 3 Motorgruppe1+2,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 4 Motorgruppe1+2
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 1 Motorgruppe1+2,
Auslösemodul 1 RM/RT-Linie1 >> Aktormodul 2 Motorgruppe1,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 2 Motorgruppe2,
Auslösemodul 1 RM/RT-Linie2 >> Aktormodul 3 Motorgruppe1+2,
Auslösemodul 2 RM/RT-Linie1 >> Aktormodul 4 Motorgruppe1+2,
Auslösemodul 2 RM/RT-Linie2 >> Aktormodul 5 Motorgruppe1+2
deutsch
TMA:
