Carel EASY COOL Kurzanleitung

+050004123 - rel. 1.0 - 02.03.2010

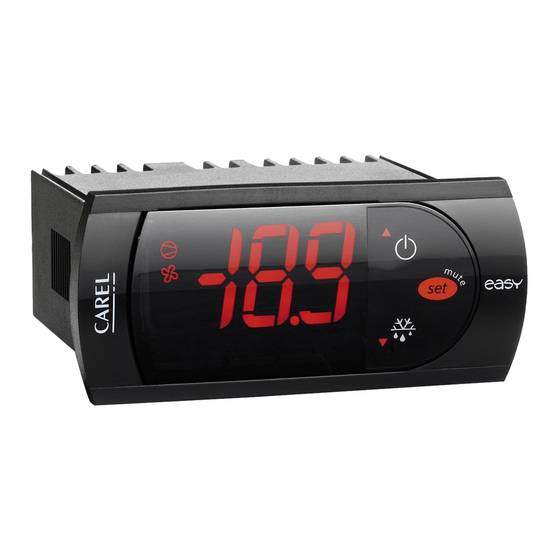

EASY COOL (PZD1SNP0E1):
Beschreibung
PJEZ* ist eine Bandbreite elektronischer Mikroprozessorsteuerungen mit LED-Anzeige für
die Ansteuerung von Kühlgeräten, Kühlvitrinen und Kühlmöbeln. Die Steuerungen wurden
für die Verwaltung von Geräten mit statischem Verdichter (ohne Verdampferlüfter) bei
Betriebstemperaturen über 0°C entwickelt.
Technische Daten
• Elektronische Steuerung für Kältegeräte mit statischem Verdichter im Plusbereich
• 230 Vac Spannungsversorgung
• NTC-Raumfühler
• 16-A-Verdichterrelais
Abmessungen (mm)
74
81
71x29
Frontmontage
Frontseitig (mit 2 Schrauben ø 2,5x12 mm)
1
Pozidriv type
Do not tighten
excessively
max 2,5
Rückseitig (mit 2 rückseitigen Halterungen)
1
Bei Bedarf die Abdeckung entfernen, um den Anschluss zu vereinfachen.
Schaltplan
Elektronische Steuerungen für Kältegeräte mit statischem Verdichter im Plusbereich
READ CAREFULLY IN THE TEXT!
10
31
38,29
3
2 3
2
Anzeige und Funktionen
Im Normalbetrieb zeigt die Steuerung am Display den Temperaturfühlermesswert an. Die
Display-LEDs zeigen außerdem den Aktivierungszustand der Funktionen an (siehe Tab. 1),
NO POWER
während über die 3 Tasten einige Funktionen aktiviert/deaktiviert werden können (siehe
& SIGNAL
CABLES
TOGETHER Tab. 2).
LEDs und Funktionen
Pikto- Funktion
gramm
Verdichter
Tabelle der Funktionsaktivierung über die Tasten
Taste
Einzelner Tastendruck
Für länger als 3 Sek.: abwechselnde Anzeige
des EIN/AUS-Zustandes
Für länger als 3 Sek.: aktiviert/deaktiviert die
Abtauung
- 1 Sek.: Anzeige/Einstellung des Sollwertes
- Für länger als 3 Sek.: Zugriff auf das Menü
der Parameterkonfi guration (Passwort '22'
eingeben)
Sollwert-Einstellungen (gewünschter Temperaturwert)
Fig.1
Step Aktion
1 Die SET-Taste für 2 s
gedrückt halten.
2 Die UP- oder DOWN-
Taste drücken.
3 Die SET-Taste drücken. Die Steuerung zeigt erneut den Tempe-
Parameterzugriff und -änderung
Step Aktion
Fig.2 1 Die SET-Taste für 3 s
gedrückt halten.
2 Erneut die SET-Taste
drücken.
3 Die UP- oder DOWN-
Taste drücken.
4 Die SET-Taste drücken. Am Display wird der erste Parameter "/5"
5 Die UP- oder DOWN-
Fig.3
Taste drücken.
6 Die SET-Taste drücken. Das Display zeigt den Wert des
7 Die UP- oder DOWN-
Taste drücken
8 Die SET-Taste drücken. Am Display erscheint erneut der
Fig.4
9 Die Steps 5, 6, 7 und
8 für alle gewünschten
Parameter wiederholen.
10 Die SET-Taste für 3 s
gedrückt halten.
Fig.5
Normalbetrieb
EIN AUS
Eingeschaltet Ausgeschaltet Angefordert
Normalbetrieb
Kombinierter
Tastendruck
Zusammen gedrückt
aktivieren/deaktivie-
ren sie den Dauer-
betrieb
-
Wirkung
Nach 1 s blinkt der aktuelle Sollwert am
Display.
Der Sollwert wird geändert.
raturmesswert des Fühlers an.
Wirkung
Nach 3 s erscheint am Display "PS".
Am Display blinkt "0".
Der angezeigte Displaywert wird geändert. Das Passwort "22"
angezeigt.
Am Display wird die Parameterliste
angezeigt.
gewählten Parameters an.
Der Wert des angezeigten Parameters
wird geändert.
Parametername.
Die Steuerung zeigt erneut den Tempera-
turmesswert des Fühlers an.
Start-up
Blinkt
EIN
Tab. 1
Start-up
-
Für 1 Sek. gedrückt
wird der Code der
Firmware-Version
eingeblendet
Für 1 Sek. gedrückt:
RESET des aktiven
EZY-Möbels
Tab. 2
Bedeutung
Es ist der momentan
aktive Regelsollwert.
Den gewünschten Wert
wählen.
Der Sollwert ist geändert
und gespeichert.
Bedeutung
Es ist das Passwort
verlangt.
eingeben.
Es ist der Name des
ersten Parameters.
Den gewünschten
Parameter wählen.
Es ist der aktuelle
Parameterwert.
Den gewünschten Wert
einstellen.
Achtung: Die Parameter
sind noch nicht
aktualisiert.
Achtung: Erst jetzt
werden die Parameter
aktualisiert.
