Ausgänge
Tape Rt. (Tape Return)
Die Tape Return-Funktion erlaubt das aufgenommene Signal nochmals zurückzuführen und
über die Neos abzuhören. An den Tape Rt.-Eingang schließen Sie daher das Ausgangssignal
des Wandlers (oder einer Bandmaschine) an.
Der maximale Eingangspegel dieser symmetrisch beschalteten Eingänge beträgt › 30 dBu.
Dieser Eingang wird mit dem Tape Return-Schalter in der Masterbahn aktiviert (mehr dazu
unter Bedienelemente, Tape Return, auf Seite 19).
Rec Out
(Recording-Ausgang)
An den symmetrisch beschalteten Rec Out-Buchsen liegt das Ausgangssignal der Neos für die
Aufnahme der fertigen Mischung an.
Dementsprechend finden hier A/D-Wandler bzw. Bandmaschinen Anschluss. Der maximale
Ausgangspegel der Rec Out-Ausgänge ist › 24 dBu.
Monitor A und Monitor B
Die symmetrisch beschalteten Ausgänge Monitor A und Monitor B speisen aktive
Lautsprecher oder Endstufen. Die doppelten Abhörausgänge erlauben also, zwei verschie-
dene Lautsprechersets direkt zu versorgen (z. B. Vollbereich auf A, Nahfeld auf B).
Grundsätzlich ist der Ausgang Monitor A immer aktiv. Mit dem Schalter Mon B in der
Masterbahn schalten Sie um auf den Ausgang Monitor B. Der maximale Ausgangspegel der
Monitor-Ausgänge beträgt ist › 24 dBu.
Alt. Out
(Alternativer Ausgang)
Hier liegt das Rec Out-Signal ein zweites Mal an. Am alternativen Ausgang schließen Sie
beispielsweise einen Kopfhörerverstärker an.
Der maximale Ausgangspegel der unsymmetrisch beschalteten Alt. Out-Ausgänge ist
› 24 dBu.
Ins. Send (Insert Send)
Über die Master Insert-Schleife können Sie Prozessoren zur Summenbearbeitung einschleifen.
An den unsymmetrisch beschalteten Ins. Send-Ausgängen schließen Sie den Eingang eines
Summenprozessors an.
Der Insert wird mit dem Master Insert-Schalter in der Masterbahn aktiviert (mehr dazu unter
Bedienelemente, Master Insert, auf Seite 19). Der maximale Ausgangspegel der Ins. Send-
Ausgänge ist › 24 dBu.
Metering (Pegelanzeigen)
Am unsymmetrisch beschalteten Metering-Ausgang schließen Sie VU- oder PPM-Anzeigen
an, um die Pegelwerte des Rec. Out-Signals überwachen zu können.
Der Nominalpegel ist auf 0 dB kalibriert. Der maximale Ausgangspegel der Metering-
Ausgänge ist › 24 dBu.

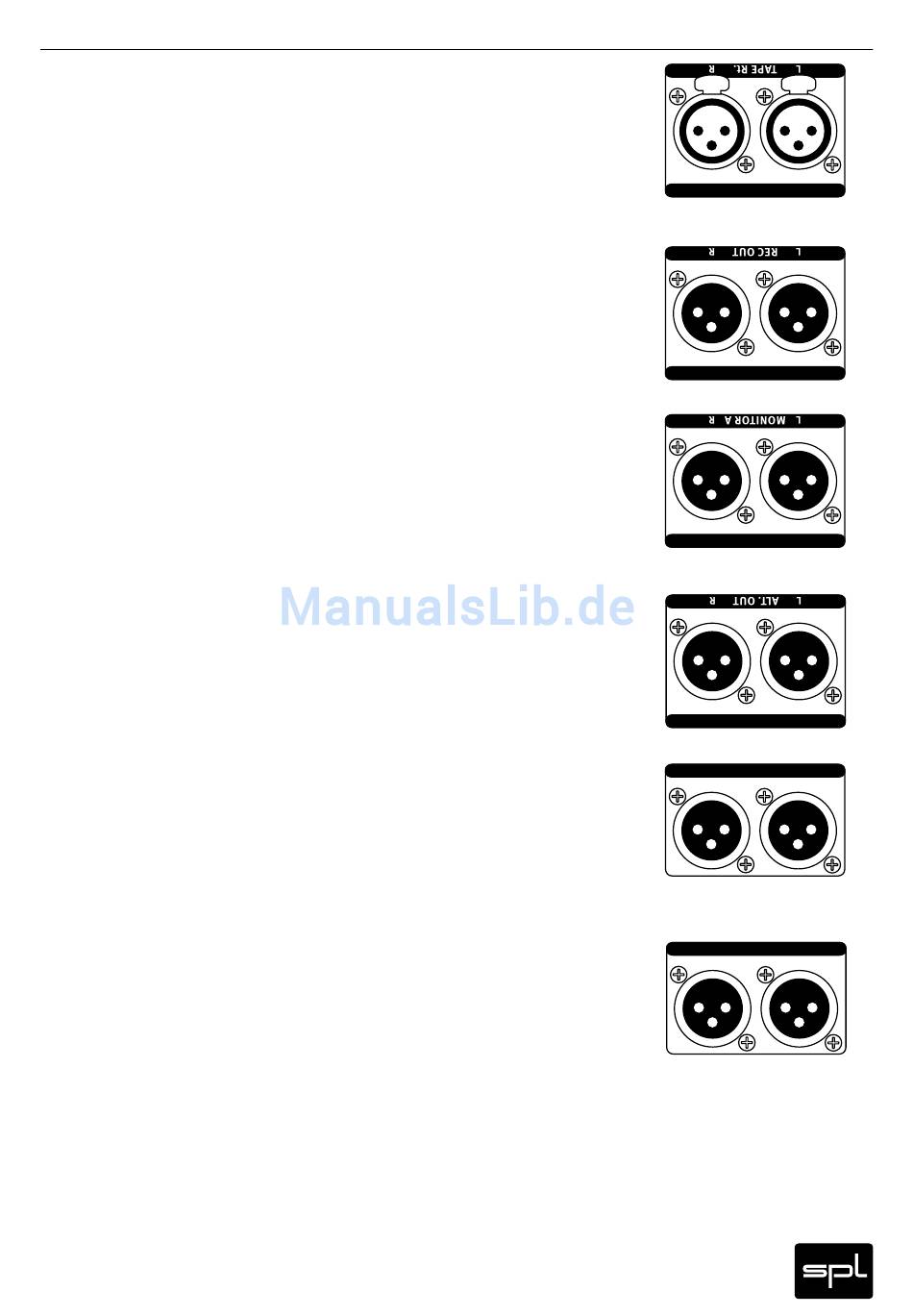

Neos
Rückseite
TAPE Rt.
R
L
REC OUT
R
L
MONITOR A
R
L
ALT. OUT
R
L
INS. SEND
R
L
METERING
R
L
15
