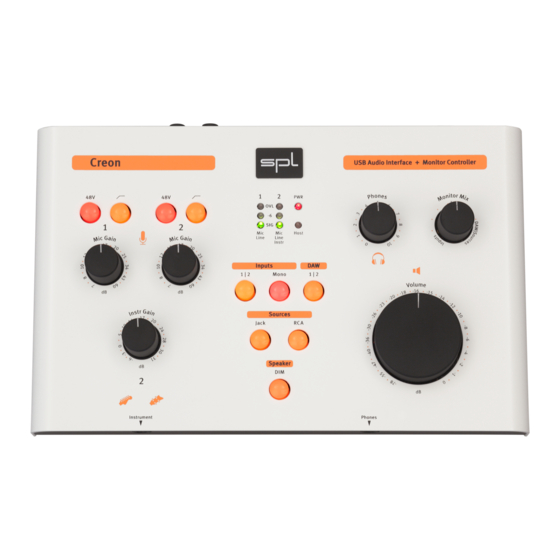

SPL Creon Bedienungsanleitung
High performance usb audio interface & monitor controller
Vorschau ausblenden
Andere Handbücher für Creon:
- Quickstart-anleitung (2 Seiten) ,
- Schnellstart (2 Seiten)
Verwandte Anleitungen für SPL Creon
Inhaltszusammenfassung für SPL Creon
- Seite 1 Bedienungsanleitung Creon High Performance USB Audio Interface & Monitor Controller...
-
Seite 2: Inhaltsverzeichnis
Lautsprecherausgänge (Speaker | Main Out) Einleitung Quelleneingänge (Sources) 1 und 2 USB-Interface Quelleneingang 1: Jack Hardware Quelleneingang 2: RCA Software Eingangswahl AD/DA-Wandler Mikrofoneingänge (Mic Inputs) AD-Wandlung Line-Eingänge (Line Inputs) DA-Wandlung Instrumenteneingang Inbetriebnahme Kopfhörerausgang (Phones) Aufstellung Wichtige Empfehlungen Vorderseite: Anschlussdiagramm Unsymmetrische Verbindungen Rückseite: Anschlussdiagramm Creon... - Seite 3 Hinweise zum Umweltschutz Mikrofonvorverstärkung (Mic Gain) Kontakt 48 V Hochpassfilter Instrumentenvorverstärkung (Instr Gain) LED-Anzeigen Anmerkung zur OVL-LED Status-LEDs Analoge Eingänge (Analog Inputs) DAW-Wiedergabe (DAW Returns) Sources Speaker DIM Monitor Mix Kopfhörerverstärkung (Phones) Lautstärkeregelung (Volume) Kalibration des Abhörsystems Symbole Sicherheitshinweise Creon...
-
Seite 4: Version 1.1 - 11/ 2015
Dieses Handbuch enthält eine Beschreibung des Produkts, jedoch keine Garantien für bestimmte Eigenschaften oder Einsatzerfolge. Maßgebend ist, soweit nicht anders vereinbart, der technische Stand zum Zeitpunkt der gemeinsamen Auslieferung von Produkt und Bedienungsanleitung durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständiger Weiterentwicklung und Verbesserung. -
Seite 5: Lieferumfang

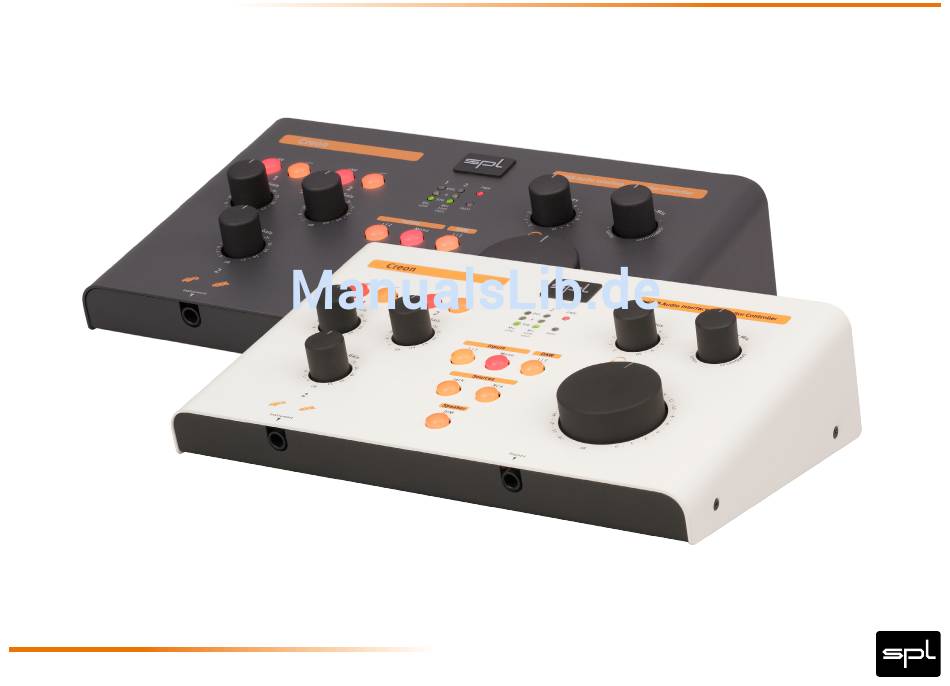

Lieferumfang Lieferumfang Creon (Schwarz: Modell 1410, Weiß: Modell 1412) Externes Netzteil USB Kabel Produktübersicht Maße und Gewicht H x B x T in mm: 67 x 260 x 175 Gewicht: 2,7 kg (ohne externes Netzteil) Bitte bewahren Sie die Originalverpackung auf. Sie können damit das Gerät jederzeit selbst sicher transportieren. -
Seite 6: Einleitung
Einleitung Herzlich Willkommen! Und vielen Dank, dass Du Dich für den Creon entschieden hast. Der Creon ist ein Hochleistungs-USB-Interface und Abhör-Controller in einem: mit nur einem Gerät kannst Du spielen und abspielen, aufnehmen und wandeln, regeln und abhören. Daher bietet der Creon alles, was Du als Rechner-Peripherie für eine professionelle Aufnahme brauchst. -
Seite 7: Usb-Interface
Aktuelle Treiber und Firmware können unter: www.creon.spl.info heruntergeladen werden. Software Mac OS Es muss kein Treiber für das Creon Für Windows XP/7/8/10 (32 & 64 Bit), Mac OS X ab 10.6, iOS 6 und höher installiert werden! Multi-Application-Mode, simultanes ASIO- und/oder WDM-Playback Latenzarme Treiber Treiber-Feedback-Synchronisation zur Hardware-Clock ASIO-Bedienoberfläche für Windows... -
Seite 8: Ad/Da-Wandler
Abtastraten (kHz): 44.1, 48 , 88.2, 96, 176.4, 192 88.2 / 96 kHz: -110 dB DA-Wandlung Dynamikumfang 44.1 / 48 kHz: 124 dB 88.2 / 96 kHz: 122 dB Rauschabstand: 44.1 / 48 kHz: -109 dB 88.2 / 96 kHz: -107 dB Inhalt Creon... -
Seite 9: Inbetriebnahme
Geräts ist weitgehend gegen elektromagnetische und hochfrequente Einstreuungen geschützt. Vermeide allgemein die Einwirkung von Vibrationen, Rauch, Staub oder Schmutz, Hitze oder Kälte. Weitere Sicherheitshinweise gibt es ab Seite Informationen zur Kalibration des Abhörsystems befinden sich auf Seite 38 und 39. Inhalt Creon... -
Seite 10: Vorderseite: Anschlussdiagramm
Vorderseite: Anschlussdiagramm Instrument Kopfhörer Inhalt Creon... -
Seite 11: Rückseite: Anschlussdiagramm
Rückseite: Anschlussdiagramm Symmetrische Quellen Netzteil z.B. CD-Player analog Mikrofone Lautsprecher Set z.B. Keyboard, Synthesizer, Vorverstärker/Kanalzug Inhalt Creon... -
Seite 12: Anschlüsse
Spezifikation mit einer Datenübertragungsrate von 480 MBit/s und ist Apple Class 2-konform. USB 3 ist abwärtskompatibel zu USB 2, daher kann der Creon auch mit jedem USB- 3-Anschluss verbunden werden. Bereits die Hi-Speed USB 2-Spezifikation übertrifft die für den Creon nötigen Datendurchsatz um ein Mehrfaches. Im Interesse bewährter Treiber-Grundlagen haben wir daher auf die USB-2-Schnittstelle gesetzt. -
Seite 13: Netzspannungsanschluss
DC IN-Buchse an. Das Netzteil selbst wird in eine Steckdose eingesteckt. Das Netzteil wird mit einem passen- den Adapter für das jeweilige Land, in dem der Creon gekauft wurde, ausgelifert. Weitere Hinweise dazu gibt es auf dem separaten Blatt mit den Sicherheitshinweisen. -
Seite 14: Signalanschluss
Bei allen Kabelanschlussarbeiten sollte beim Creon der einpolige DC-Stecker abgezo- gen und alle daran anzuschließenden Geräte ausgeschaltet sein. Wir empfehlen, den Creon und alle am Audio-Verbund beteiligten Geräte über eine ausreichend spezifizierte Mehrfachsteckerleiste von guter Qualität anzuschließen, mit der die Stromzufuhr zentral ein- oder abgeschaltet werden kann. -
Seite 15: Lautsprecherausgänge (Speaker | Main Out)
Anschlüsse Lautsprecherausgänge (Speaker | Main Out) Hier kannst Du ein aktives Stereo-Lautsprecherpaar oder eine Endstufe am Creon anschließen. Spezifikationen: XLR symmetrisch beschaltet (Pin 1=Masse, Pin 2=heiß, Pin 3=kalt) Ausgangsimpedanzen 75 Ohm unsymmetrisch, 150 Ohm symmetrisch Maximaler Ausgangspegel +22,5 dBu Inhalt... -
Seite 16: Quelleneingänge (Sources) 1 Und 2
Du kannst also insgesamt zwei Audioquellen als Zuspieler anschließen, das kann alles vom CD-Spieler über eine Bandmaschine bis zum MP3-Player oder Smartphone sein. Klassische Anwendungen sind das Vergleichshören mit Referenztracks oder sein Instrument zu einem Song spielen und abhören – auch ohne den Creon mit dem Rechner verbinden zu müssen. Inhalt... -
Seite 17: Quelleneingang 1: Jack
Maximaler Eingangspegel +22,5 dBu. Frequenzgang: 10 Hz - › 200 kHz Rauschen: -95 dBu (unbewertet, Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen) Gleichtaktunterdrückung: ‹ -60 dBu Klirrfaktor bei 1 kHz : 0,002 % (Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen) Inhalt Creon... -
Seite 18: Quelleneingang 2: Rca
Rauschen: -90 dBu (unbewertet, Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen) Rauschen: -85 dBb (unbewertet, -10 dBV, mit 600 Ohm abgeschlossen) Klirrfaktor : 0,003 % (bei 1kHz, Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen) Klirrfaktor: 0,003 % (bei 1kHz, -10 dBV, mit 600 Ohm abgeschlossen) Inhalt Creon... -
Seite 19: Eingangswahl
Kanalkonfiguration direkt und intuitiv aus der Anschlussbelegung ergibt und weniger Schalter erforderlich sind. Die Eingangswahl folgt dieser Festlegung: Line 1 /2 hat Vorrang vor Mic Input 1 /2 Der Instrumenteneingang hat Vorrang vor Mic Input 2 und Line Input 2 Inhalt Creon... -
Seite 20: Mikrofoneingänge (Mic Inputs)
Frequenzgang: 10 Hz - > 200 kHz 1=GND 2=heiss (+) Rauschen: -90 dBu (unbewertet, 30 dB Verstärkung, mit 150 Ohm abgeschlossen) 3=kalt (-) Äquivalentes Eingangsrauschen: -128 dBu Gleichtaktunterdrückung: < -70 dBu Inhalt Klirrfaktor: 0,003 % (bei 1 kHz, 30 dB Verstärkung, mit 150 Ohm abgeschlossen) Creon... -
Seite 21: Line-Eingänge (Line Inputs)
Maximaler Eingangspegel +22,5 dBu Frequenzgang: 10 Hz - > 200 kHz Rauschen: -95 dBu (unbewertet, Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen) Spitze Schaft Gleichtaktunterdrückung: < -60 dBu Inhalt Klirrfaktor bei 1 kHz: 0,002 % (Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen) Creon... -
Seite 22: Instrumenteneingang
6,3-mm-Mono-Klinkenbuchsen, unsymmetrisch beschaltet (Schaft=Masse, Spitze=heiß/Signal) Eingangsimpedanz 1,1 MOhm, Maximaler Eingangspegel +24,0 dBu Frequenzgang: 10 Hz - > 200 kHz Rauschen: -89 dBu (unbewertet, Verstärkungsfaktor 1, mit 100 kOhm abgeschlossen) Klirrfaktor: 0,005 % (bei 1 kHz, Verstärkungsfaktor 1, mit 100 kOhm abgeschlossen) Inhalt Creon... -
Seite 23: Kopfhörerausgang (Phones)
300-Ohm-Last: 265 mW 600-Ohm-Last: 150 mW (Schaft=Masse, Spitze=linker Kanal, Ring=rechter Kanal) Ausgangsimpedanz 33 Ohm. Klirrfaktor bei 1 kHz (Leistung bei 0 dBu) 47 Ohm: 0,0026 % Frequenzgang: 10 Hz - › 200 kHz 300 & 600 Ohm: 0,002 % Inhalt Creon... -
Seite 24: Wichtige Empfehlungen
Knackser an Dein Gehör dringen. Es gibt aber auch keine unliebsamen Überraschungen, falls der nächste Kopfhörer eine geringere Impedanz bzw. höheren Wirkungsgrad hat und daher bei gleicher Lautstärkeeinstellung am Creon das Signal deutlich lauter überträgt. Schließ niemals Mono-Klinkenstecker an die frontseitigen Stereo-Klinkenbuchse Phones an. -
Seite 25: Unsymmetrische Verbindungen
Wir empfehlen die Verwendung individuell konfigurierter Kabel von XLR/Stereoklinke 3=kalt (-) auf Cinch/Monoklinke, um auf Adapter verzichten zu können. Diese sind im Fachhandel erhältlich. Mit der Pinbelegungsgrafik kann der Fachhändler sicherstellen, das richtig konfigurierte Kabel zur Verfügung zu stellen. Inhalt Creon... -
Seite 26: Bedienelemente
Bedienelemente Inhalt Creon... -
Seite 27: Mikrofonvorverstärkung (Mic Gain)
Bedienelemente Mikrofonvorverstärkung (Mic Gain) Der Creon verfügt über zwei identisch aufgebaute Mikrofonvorverstärker. Sie sind dis- kret aufgebaut, d. h. ohne ICs, aber aus einzelnen Transistoren. Auf diese Weise lässt sich der Vorverstärker perfekt für seine Aufgabe optimieren – dieser Aufwand wird sonst nur in High-End-Vorverstärkern betrieben. - Seite 28 Vorverstärkern zu. Ihr einwandfreier Betrieb setzt eine saubere, rauscharme Spannungsversorgung voraus – der Creon liefert sie. HINWEISE ZUR PHANTOMSPEISUNG: Zunächst das Mikrofon an den Creon anschließen, dann die Phantomspeisung ein- schalten. Die Arbeit kann jetzt begonnen werden. Nach Abschluss der Aufnahme zuerst WICHTIG: die Phantomspeisung abschalten.
-
Seite 29: Hochpassfilter
Neben Trittschall gehört z. B. auch unsanftes Berühren des Mikrofonstativs zu den Ursachen für solche Störgeräusche. Anwendungsempfehlungen: Bühnenmikrofonierung, Sprachaufnahmen, Stimmen und Instrumente in hohen Frequenzbereichen sowie Stimmaufnahmen, bei denen ausgeschlossen ist, dass benachbarte Instrumentenklänge im tiefen Frequenzbereich mit aufgenommen wer- den sollen. Inhalt Creon... -
Seite 30: Instrumentenvorverstärkung (Instr Gain)
Aussteuerungspegel bereits gefährlich nahe an die Übersteuerung heran – in diesem Fall sollte der Instr Gain-Wert verringert werden. Die OVL-LED zeigt die strikt zu vermei- dende Übersteuerung (engl. Overload=OVL) des AD-Wandlers im Creon an. WICHTIG: Der Instrumenteneingang hat Vorrang vor Mic/Line Input 2. -
Seite 31: Led-Anzeigen
OVL ab +15 dBu ( Host LED an) Die -6 (dB fs) LED leuchtet gelb. Empfohlene Pegel erzeugen kurzes, wiederkehrendes Aufleuchten ab +20 dBu ( Host LED aus) Die SIG-LED leuchtet grün und zeigt, dass ein Signal anliegt ab +9 dBu ab -20 dBu Inhalt Creon... -
Seite 32: Anmerkung Zur Ovl-Led
Die HOST-LED zeigt an, dass ein Host-Computer über die USB-Schnittstelle erkannt wurde und eine Verbindung hergestellt ist Hinweis: Im Einzelbetrieb ohne DAW oder iPad am USB-Anschluss wird die Digital-Sektion nicht initialisiert. Die OVL-LED wird aber direkt vom Wandler angesteuert. Ohne die Initialisierung fehlt daher auch die OVL-Anzeige. Inhalt Creon... -
Seite 33: Analoge Eingänge (Analog Inputs)
Mitte zu hören (statt hart links oder rechts), also solltest Du den Mono-Schalter aktivieren. DAW-Wiedergabe (DAW Returns) Der Creon hat zwei DA-Wandler um ein Stereosignal (zwei Kanäle) von der DAW abhö- ren zu können. Schalter 1|2 aktiviert: Du hörst den Mix von den DAW-Ausgängen 1/2. -
Seite 34: Sources
Bedienelemente Sources Als echten Abhör-Controller kannst Du den Creon auch wie einen Vorverstärker für zwei Stereo-Quellen einsetzen. Mit den zwei Schaltern unter Sources verwaltest Du zwei Quelleneingänge (Quelle engl. = Source), die nach ihrem jeweiligen Buchsenformat benannt sind. Näheres zu den Anschlüssen erfährst Du unter „Quelleneingänge (Sources) 1, und 2“... -
Seite 35: Monitor Mix
DAW Returns und Sources im gleichen Lautstärkeverhältnis gemischt. Bei Linksanschlag des Potentiometers sind nur die analogen Eingänge (Mikrofon, Line, Instrument) zu hören. Bei Rechtsanschlag befinden sich nur die Signale der DAW Returns und Sources im Monitorweg. Inhalt Creon... -
Seite 36: Kopfhörerverstärkung (Phones)
Bedienelemente Kopfhörerverstärkung (Phones) Der Creon verfügt über einen leistungsstarken Kopfhörerverstärker. Mit dem Lautstärkeregler Phones stellst Du die Verstärkung der Kopfhörersignale ein. Die Regelung der Kopfhörerlautstärke ist unabhängig von der Lautsprecher- Lautstärkeregelung. Ausgänge und Verstärkungsfaktor sind für Kopfhörer mit Impedanzen von 20-600 Ohm ausgelegt. -
Seite 37: Lautstärkeregelung (Volume)
Empfehlung: kalibriere das gesamte Abhörsystem (siehe nächster Abschnitt), damit der genutzte Bereich des Reglers immer ungefähr im Bereich zwischen 10- und 16-Uhr- Stellung liegt. Hier arbeitet das Potentiometer optimal und für das Abhörsystem ist eine gute, rauscharme Pegelabstimmung gewährleistet. Inhalt Creon... -
Seite 38: Kalibration Des Abhörsystems
Hörplatz auf und spiel mit einem auf 0dBu geeichten Generator Rosa Rauschen ab. Jede Messung wird immer nur mit einem Kanal (also einem Lautsprecher) vorgenom- men. Empfehlenswert ist der Abgleich auf 83 dB SPL am Hörplatz – eine sehr verbrei- tete Referenzlautstärke. - Seite 39 Rauschens misst. Ideal ist, wenn 83 dB SPL in der Nähe 14-Uhr-Position des Lautstärkereglers erreicht werden. Den exakten Wert für 83 dB SPL am Hörplatz kannst Du nun notieren/ markieren. Sollten 83 dB SPL dagegen erst weit oberhalb der 14-Uhr-Position erreicht werden, erhöhst Du die Eingangsempfindlichkeit der Endstufen/Aktivlautsprecher (höherer...
-
Seite 40: Symbole
Schlages. Das gilt für das Innere des Geräts auch noch einige Zeit nach Trennung des Geräts von der Stromversorgung. Die einzuschaltende Lampe Das Symbol der einzuschaltenden Lampe lenkt Ihre Aufmerksamkeit auf Erklärungen wichtiger Funktionen oder Anwendungen. Inhalt Creon... -
Seite 41: Sicherheitshinweise
Stecken Sie niemals irgendwelche Fremdkörper durch die Gehäuseöffnungen in das Gerät. Sie können mit gefährlichen Spannungen in Kontakt geraten oder einen Kurzschluss auslösen. Schütten sie niemals Flüssigkeiten jeglicher Art auf das Gerät. In allen Fällen besteht die Gefahr von Geräteschäden, Feuer oder gefährlichen Stromschlägen! Inhalt Creon... -
Seite 42: Gerät Öffnen
Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät von der Stromversorgung zu trennen. Stellen Sie daher sicher, dass der Netzstecker immer zugänglich ist. Gerät öffnen Öffnen Sie das Gerät nicht, weil es dadurch beschädigt werden kann und auch nach Trennung von der Stromversorgung die Gefahr eines Stromschlags besteht. Inhalt Creon... - Seite 43 Ziehen Sie vor einem Gewitter den Netzstecker aus der Steckdose (jedoch niemals während eines Gewitters – Lebensgefahr!). Verfahren Sie ebenso mit verbundenen Geräten und ziehen Sie auch ggf. über eine Gerätekette verbundene Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz oder Überspannungsschäden zu schützen. Inhalt Creon...
-
Seite 44: Reparaturen
Weise beschädigt worden ist oder das Gerät trotz Beachtung aller Anleitungen nicht normal funktioniert bzw. Veränderungen in der Leistung aufweist. Schalten Sie vorab die Sicherung des betreffenden Stromkreises ab, falls das Netzkabel oder der Netzstecker beschädigt ist. Ziehen Sie erst dann den Netzstecker. Inhalt Creon... -
Seite 45: Ersatzteile
Betriebszustand des Gerätes gewährleistet ist. Reinigung Verwenden Sie zur Reinigung keine Lösemittel, damit die Gehäuseoberfläche nicht beschädigt wird. Benutzen Sie einsauberes, trockenes Tuch, eventuell mit ein wenig säurefreiem Reinigungsöl getränkt. Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Inhalt Creon... -
Seite 46: Ce-Konformitätserklärung
Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrück- licher schriftlicher Genehmigung der SPL electronics GmbH gestattet. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber. -
Seite 47: Hinweise Zum Umweltschutz
Creon Hinweise zum Umweltschutz Am Ende seiner Nutzungsdauer darf dieses Gerät nicht mit dem normalen Hausmüll entsorgt werden. Geben Sie es stattdessen an einer Sammelstelle für Elektro- und Elektronikschrott ab. Die entsprechenden Symbole dafür stehen auf dem Gerät, auf der Verpackung und in der Bedienungsanleitung. -
Seite 48: Kontakt
Fon (0 21 63) 98 34 0 Fax (0 21 63) 98 34 20 E-Mail: info@spl.info SPL ist natürlich auch bei Facebook, Twitter, Youtube etc. zu finden und wir freuen uns über neue Freunde, Follower und Zuschauer. Website & Blog: spl.info Videos: youtube.spl.info...
