GND Lift
Mit den GND Lift-Schaltern auf der Rückseite der Konsole und des Netzteils können
Brummschleifen behoben werden, indem bei gedrücktem Schalter die interne Masse von der
Gehäusemasse getrennt wird. Brummschleifen können beispielsweise auftreten, wenn an
die Neos Geräte mit einem anderen Erdpotential angeschlossen werden. Im Normalfall ist der
Schalter daher deaktiviert, damit die Abschirmwirkung des Gehäuses erhalten bleibt.
XLR-Buchsen
Die XLR-Buchsen sind symmetrisch oder unsymmetrisch beschaltet. Die jeweilige
Pinbelegung entnehmen Sie der Grafik unten auf dieser Seite, weitere Details siehe
Einzelbeschreibungen. Eingänge sind immer weiblich und nehmen männliche Stecker auf,
umgekehrt sind Ausgänge immer männlich – alles in allem ein nachvollziehbares Prinzip.
DB 25-Buchsen
Alle 24 Eingänge der Neos sind auf drei achtkanalige, weibliche DB25-Buchsen verteilt. Sie
sind symmetrisch beschaltet und nach dem TASCAM-Standard belegt (Details Seite 12).
Symmetrische Verbindungen
Bei symmetrischen Verbindungen wird neben dem Audiosignal zusätzlich ein identisches
Referenzsignal mit umgekehrter Polarität übertragen. Neben diesen positiven und nega-
tiven Signalleitungen wird ein vom Signal getrennter, dritter Leiter für die Masseverbindung
geführt. Ein- und Ausgänge einer symmetrischen Verbindung arbeiten als Sender und
Empfänger, wobei der Empfänger durch eine Differenzbildung aus Nutz- und Referenzsignal
die Störeinflüsse eliminiert. Die Symmetriestufen in der Neos sind elektronisch aufgebaut
(keine Übertrager).
Unsymmetrische Verbindungen (z.B. Mono-Klinke)
Unsymmetrische Verbindungen von und zu Mono-Klinken- oder Cinch-Buchsen sind

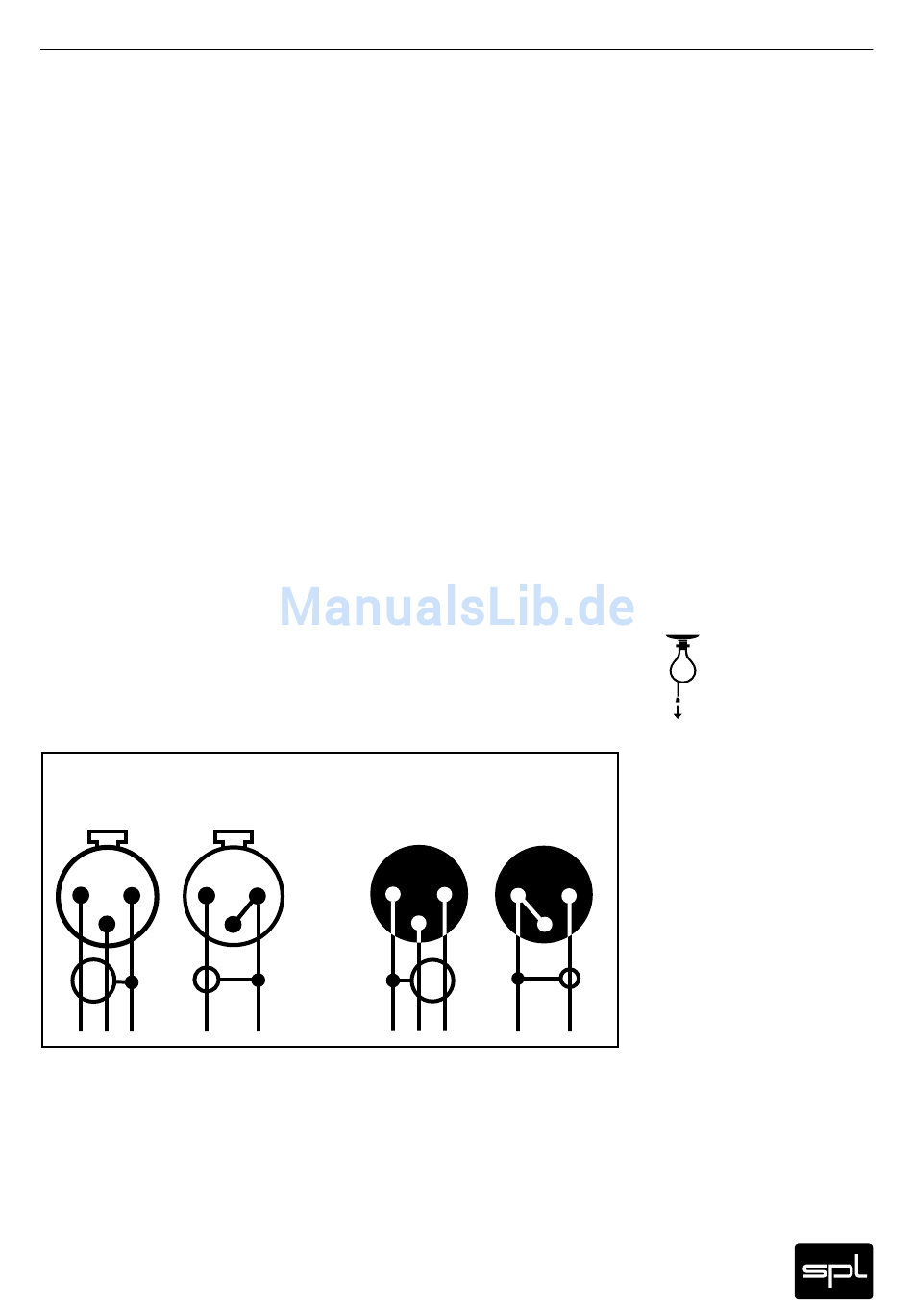

ohne Adapter möglich. Wichtig ist die korrekte Polung der drei symmetrischen Leiter. Die
Abbildung zeigt am Beispiel der XLR-Buchsen die Pinbelegung sowie die korrekte Polung für
eine Verbindung bei unsymmetrischer Verkabelung:
Eingang
symmetrisch unsymmetrisch
2
2
1
3
Verbindungen
zu
Cinch-Buchsen
Klinkenbuchsen können sowohl symmetrisch (dreipolige Klinke/Stereo) als auch unsymme-
trisch (zweipolige Klinke/Mono) sein. Wir empfehlen die Verwendung individuell konfigu-
rierter Kabel von XLR/DB 25 auf Cinch/Klinke, um auf Adapter verzichten zu können. Diese
Kabel sind im Fachhandel erhältlich. Anhand der oben abgebildeten XLR-Pinbelegungsgrafik
kann der Fachhändler sicherstellen, das richtig konfigurierte Kabel zur Verfügung zu stellen.
Neos
Rückseite – Schalter & Anschlüsse, Allgemeines
symmetrisch unsymmetrisch
1
1
3
1=GND
2=heiss (+)
3=kalt (-)
sind
immer
unsymmetrisch,
Ausgang
2
1
2
3
3
Verbindungen
zu
11
