5

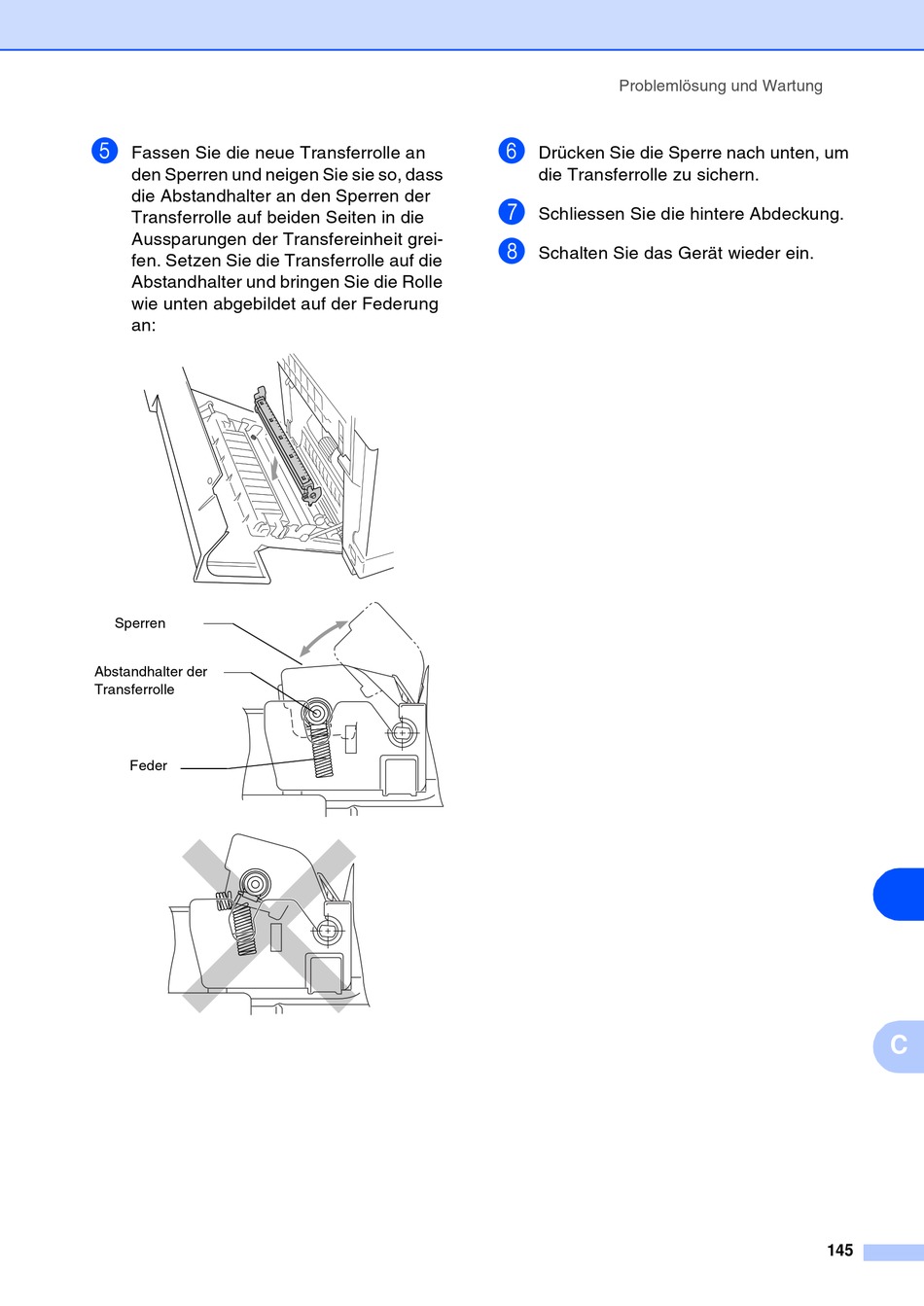

Fassen Sie die neue Transferrolle an
den Sperren und neigen Sie sie so, dass
die Abstandhalter an den Sperren der
Transferrolle auf beiden Seiten in die
Aussparungen der Transfereinheit grei-
fen. Setzen Sie die Transferrolle auf die
Abstandhalter und bringen Sie die Rolle
wie unten abgebildet auf der Federung
an:
Sperren
Abstandhalter der
Transferrolle
Feder
Problemlösung und Wartung
6
Drücken Sie die Sperre nach unten, um
die Transferrolle zu sichern.
7
Schliessen Sie die hintere Abdeckung.
8
Schalten Sie das Gerät wieder ein.
C
145
