Brother MFC-9420CN Benutzerhandbuch Seite 165

5

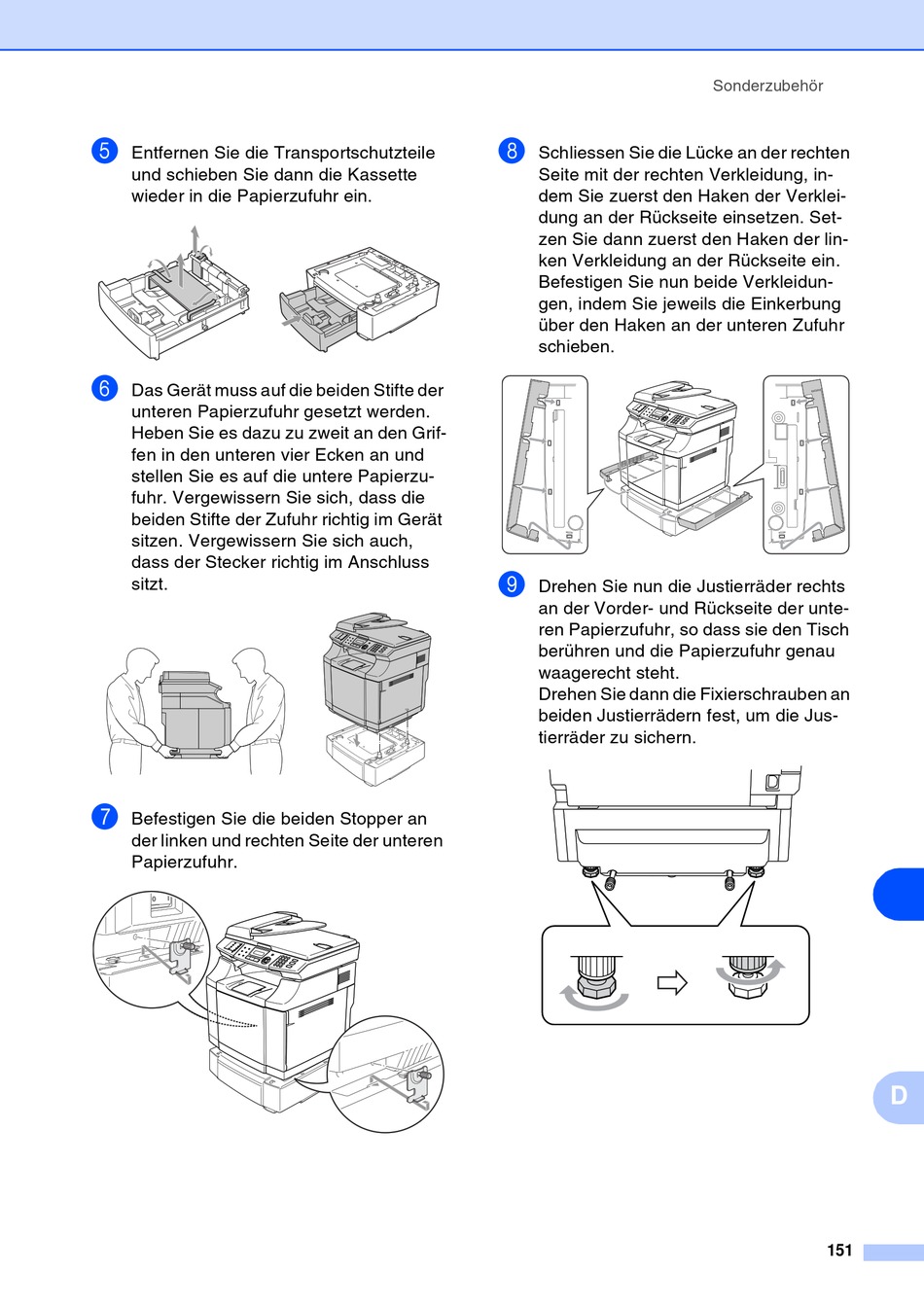

Entfernen Sie die Transportschutzteile
und schieben Sie dann die Kassette
wieder in die Papierzufuhr ein.
6
Das Gerät muss auf die beiden Stifte der
unteren Papierzufuhr gesetzt werden.
Heben Sie es dazu zu zweit an den Grif-
fen in den unteren vier Ecken an und
stellen Sie es auf die untere Papierzu-
fuhr. Vergewissern Sie sich, dass die
beiden Stifte der Zufuhr richtig im Gerät
sitzen. Vergewissern Sie sich auch,
dass der Stecker richtig im Anschluss
sitzt.
7
Befestigen Sie die beiden Stopper an
der linken und rechten Seite der unteren
Papierzufuhr.
8
Schliessen Sie die Lücke an der rechten
Seite mit der rechten Verkleidung, in-
dem Sie zuerst den Haken der Verklei-
dung an der Rückseite einsetzen. Set-
zen Sie dann zuerst den Haken der lin-
ken Verkleidung an der Rückseite ein.
Befestigen Sie nun beide Verkleidun-
gen, indem Sie jeweils die Einkerbung
über den Haken an der unteren Zufuhr
schieben.
9
Drehen Sie nun die Justierräder rechts
an der Vorder- und Rückseite der unte-
ren Papierzufuhr, so dass sie den Tisch
berühren und die Papierzufuhr genau
waagerecht steht.
Drehen Sie dann die Fixierschrauben an
beiden Justierrädern fest, um die Jus-
tierräder zu sichern.
Sonderzubehör
151
D
