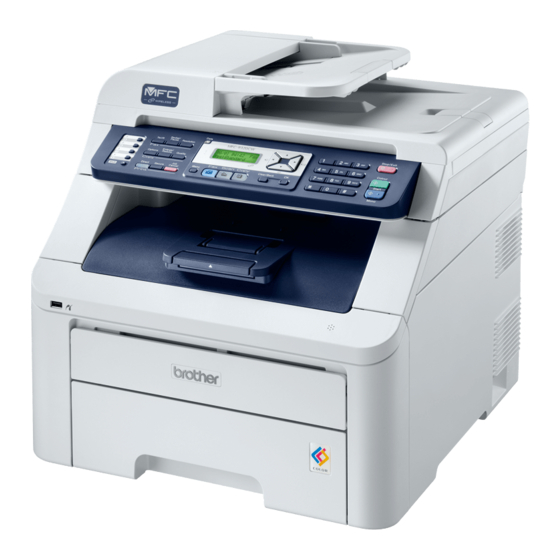

Brother MFC-9120CN Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. All-in-One-Drucker
  5. MFC-9120CN
  6. Installationsanleitung

Brother MFC-9120CN Installationsanleitung

Vorschau anzeigen Andere Handbücher für MFC-9120CN:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Inhalt
32
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
Hier beginnen
Lesen Sie bitte diese Installationsanleitung, bevor Sie das Gerät verwenden, um es richtig einzurichten und zu
installieren.
Sie finden die Installationsanleitung auch in anderen Sprachen unter http://solutions.brother.com/.
WICHTIG
Schliessen Sie das Datenkabel NOCH NICHT an.
1
Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang
CD-ROM
®
(Windows
)
(Macintosh)
Toner-Abfallbehälter
(vorinstalliert)
WARNUNG
• Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Halten Sie diese Plastikbeutel von
Babys und Kindern fern, um Erstickungsgefahr zu vermeiden.
• Das Gerät ist ca. 22,9 kg schwer. Um Verletzungen zu vermeiden, sollten mindestens zwei Personen
das Gerät anheben. Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, wenn Sie das Gerät
absetzen.
Benutzerhandbuch
Installationsanleitung
Transfereinheit
(vorinstalliert)
MFC-9120CN
Faxanschlusskabel
Netzkabel
Trommeleinheiten mit Starter-
Tonerkassetten
(Schwarz, Cyan, Magenta und Gelb)
SWI-GER Version 0
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother MFC-9120CN

Inhaltszusammenfassung für Brother MFC-9120CN

  • Seite 1 MFC-9120CN Lesen Sie bitte diese Installationsanleitung, bevor Sie das Gerät verwenden, um es richtig einzurichten und zu installieren. Sie finden die Installationsanleitung auch in anderen Sprachen unter http://solutions.brother.com/. WICHTIG Schliessen Sie das Datenkabel NOCH NICHT an. Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang...
  • Seite 2 Hinweis Halten Sie einen Mindestabstand um das Gerät ein wie in der Abbildung gezeigt. 400 mm 100 mm 100 mm 120 mm Hinweis • Der Lieferumfang kann je nach Land unterschiedlich sein. • Bewahren Sie alle Verpackungsmaterialien und den Karton für den Fall auf, dass Sie das Gerät versenden müssen.

  • Seite 3: In Dieser Anleitung Verwendete Symbole

    In dieser Anleitung verwendete Symbole Die Hinweise unter WARNUNG müssen beachtet werden, um Verletzungsgefahr zu WARNUNG vermeiden. VORSICHT weist auf Massnahmen hin, die befolgt oder vermieden werden müssen, um VORSICHT leichte Verletzungen zu vermeiden. WICHTIG weist auf Massnahmen hin, die durchgeführt oder vermieden werden müssen, um WICHTIG Schäden am Gerät oder an anderen Gegenständen zu vermeiden.
  • Seite 4 Entfernen Sie das Setzen Sie die Verpackungsmaterial Trommeleinheiten mit vom Gerät den Tonerkassetten ein Packen Sie die vier Trommeleinheiten mit den WICHTIG Tonerkassetten aus und schwenken Sie sie einzeln seitlich hin und her, um den Toner in • Bewahren Sie alle Verpackungsmaterialien der Kassette gleichmässig zu verteilen.
  • Seite 5 Setzen Sie alle vier Trommeleinheiten mit den Legen Sie Papier in die Tonerkassetten in das Gerät ein, wie in der Abbildung gezeigt. Achten Sie darauf, dass die Papierkassette ein Farbe der Tonerkassette mit der Farbbeschriftung am Gerät übereinstimmt. Ziehen Sie die Papierkassette ganz aus dem Gerät heraus.
  • Seite 6 Schliessen Sie das Legen Sie das Papier in die Papierkassette. Achten Sie darauf, dass es die Markierung für Netzkabel und das die maximale Stapelhöhe nicht Faxanschlusskabel an überschreitet. Die zu bedruckende Seite muss nach unten zeigen. WICHTIG Schliessen Sie das Datenkabel NOCH NICHT Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.
  • Seite 7 Schliessen Sie das Faxanschlusskabel an. Hinweis Schliessen Sie das eine Ende an die mit LINE Wenn Sie an derselben Leitung auch ein externes beschriftete Buchse des Gerätes und das Telefon verwenden möchten, schliessen Sie es andere an die Telefonsteckdose an. wie unten gezeigt an.
  • Seite 8 Wählen Sie Ihre Sprache Wählen Sie den Empfangsmodus Sie können die Sprache für die Displayanzeigen Es kann zwischen vier verschiedenen Empfangsmodi wählen. gewählt werden: Nur Fax, Fax/Tel, Manuell oder TAD:Anrufbeantw. Drücken Sie Menu, 0, 0. Möchten Sie ein externes Telefon oder einen externen Inbetriebnahme Anrufbeantworter verwenden? 0.Displaysprache...
  • Seite 9 Stellen Sie den LCD- Stellen Sie Datum und Kontrast ein Uhrzeit ein (soweit erforderlich) Die Uhrzeit wird im Display angezeigt und - sofern die Wenn Sie die Anzeigen im Display nicht gut lesen Absenderkennung programmiert ist - werden Datum können, sollten Sie die Kontrasteinstellung ändern. und Uhrzeit auf jedes versendete Fax gedruckt.
  • Seite 10 Geben Sie die Sendebericht Absenderkennung ein Speichern Sie die Faxnummer und Ihren Namen, Ihr Brother-Gerät kann einen Sendebericht damit sie auf die gesendeten Faxe gedruckt werden. ausgeben, der bestätigt, dass ein Fax gesendet wurde. Im Sendebericht werden der Name oder die Drücken Sie Menu, 0, 3.
  • Seite 11 Stellen Sie das Stellen Sie die Wahlverfahren ein Anschlussart ein (Ton-/Pulswahl) Ihr Gerät ist werkseitig für die Installation an einem Werkseitig ist das modernere Tonwahlverfahren Hauptanschluss eingestellt (Normal). Wenn das (MFV) eingestellt. Falls in Ihrem Telefonnetz noch die Gerät an einer Nebenstellenanlage oder an einer Pulswahl verwendet wird, müssen Sie hier die ISDN-Anlage angeschlossen ist, müssen Sie die entsprechende Einstellung wählen.

  • Seite 12: Automatische Zeitumstellung

    Hinweis Automatische • Wenn Sie Ein wählen, erhalten Sie durch Zeitumstellung Drücken der Taste Tel/R Zugang zur Amtsleitung (das Display zeigt „!“). • Wenn Sie Immer wählen, erhalten Sie Mit dieser Funktion können Sie die automatische automatisch Zugang zur Amtsleitung, ohne Zeitumstellung zwischen Winter- und Sommerzeit dass die Taste Tel/R gedrückt werden muss.

  • Seite 13: Usb-Anschluss

    Wählen Sie die Anschlussart USB-Anschluss ® Windows , gehen Sie zu Seite 14 Macintosh, gehen Sie zu Seite 18 Verkabeltes Netzwerk ® Windows , gehen Sie zu Seite 20 Macintosh, gehen Sie zu Seite 25 Hinweis ® Für Windows Server 2003/ 2008, siehe das Netzwerkhandbuch auf der CD-ROM.

  • Seite 14: Vor Der Installation

    ScanSoft™ PaperPort™ 11SE. Diese ® Anwendung unterstützt Windows 2000 Hinweis (SP4 oder höher), XP (SP2 oder höher), XP Wenn der Brother-Bildschirm nicht automatisch Professional x64 Edition und Windows erscheint, doppelklicken Sie unter Arbeitsplatz ® Vista . Führen Sie ein Update mit dem (Computer) auf das CD-ROM-Symbol und ®...
  • Seite 15 11SE wird nun automatisch gestartet. Danach Wenn der folgende Bildschirm erscheint, beginnt die Installation der MFL-Pro Suite. gehen Sie zum nächsten Schritt. Wenn die Lizenzvereinbarung für die Brother MFL-Pro Suite erscheint, klicken Sie auf Ja, wenn Sie die Lizenzvereinbarung akzeptieren.
  • Seite 16 ® Windows Schliessen Sie das USB- Schliessen Sie das Kabel an Netzkabel an Stecken Sie den Netzstecker in die Steckdose. WICHTIG Schalten Sie das Gerät mit dem Netzschalter ein. • Schliessen Sie das Gerät NICHT am USB- Anschluss einer Tastatur oder an einem passiven USB-Hub an.

  • Seite 17: Fertig Stellen Und Neu Starten

    Druckertreiber für XML Paper Specification Der Druckertreiber für XML Paper Specification ist der am besten geeignete Treiber, um aus Anwendungen zu drucken, die das Dokumentenformat XML Paper Specification verwenden. Sie können den neuesten Treiber vom Brother Solutions Center (http://solutions.brother.com/) herunterladen.
  • Seite 18 Macintosh eingeschaltet ist. Sie müssen sich mit Administratorrechten anmelden. WICHTIG Die neusten Treiber und Informationen zum Betriebssystem Mac OS X, das Sie verwenden, finden Sie im Brother Solutions Center http://solutions.brother.com/. Installieren Sie die MFL- Pro Suite Schliessen Sie das USB-...
  • Seite 19 Macintosh Die Brother-Software sucht nun nach dem Installieren Sie den Brother-Gerät. Presto! PageManager Wählen Sie das Gerät in der Liste aus und klicken Sie anschliessend auf OK. Wenn Presto! PageManager installiert ist, steht die Texterkennungsfunktion im Brother ControlCenter2 zur Verfügung. Sie können mit dem Presto! PageManager auch Fotos und Dokumente einfach einscannen und verwalten.

  • Seite 20: Verkabeltes Netzwerk

    Verkabeltes Netzwerk ® Windows Für Benutzer eines verkabelten Netzwerkes ® (Windows 2000 Professional/XP/XP Professional x64 Edition/ ® Windows Vista Vor der Installation Schliessen Sie das Netzwerkkabel an Vergewissern Sie sich, dass Ihr Computer Schliessen Sie das Netzwerkkabel zuerst am eingeschaltet ist und Sie mit Netzwerkanschluss ( ) und dann an einen Administratorrechten angemeldet sind.
  • Seite 21 Die Installation von ScanSoft™ PaperPort™ 11SE wird nun automatisch gestartet. Danach Klicken Sie auf MFL-Pro Suite installieren. beginnt die Installation der MFL-Pro Suite. Wenn die Lizenzvereinbarung für die Brother MFL-Pro Suite erscheint, klicken Sie auf Ja, wenn Sie die Lizenzvereinbarung akzeptieren.
  • Seite 22 Hinweis Hinweis Wenn Sie den PS-Treiber (den BR-Script- • Die IP-Adresse und den Knotennamen Ihres Druckertreiber von Brother) installieren möchten, Gerätes können Sie der Netzwerk- wählen Sie Benutzerdefinierte Installation und Konfigurationsliste entnehmen. (Siehe folgen Sie den Anweisungen auf dem Bildschirm.
  • Seite 23 Verkabeltes Netzwerk ® Windows Die Installation der Brother-Treiber startet Fertig stellen und neu automatisch. Die einzelnen Installationsbildschirme erscheinen starten nacheinander. WICHTIG Wenn der folgende Bildschirm erscheint, klicken Sie auf Fertig stellen, um den Versuchen Sie auf KEINEM der Bildschirme, Computer neu zu starten. Nach dem Neustart die Installation abzubrechen.
  • Seite 24 ScanSoft™ PaperPort™ 11SE verwenden möchten, kaufen Sie bitte die Lizenz Brother NL-5, eine PC-Lizenzvereinbarung für bis zu 5 weitere Nutzer. Wenden Sie sich zum Kauf von NL-5 an Ihren Brother-Händler oder an Ihren Brother Service-Partner. Die Installation ist nun Fertig abgeschlossen.
  • Seite 25 Administratorrechten anmelden. WICHTIG Die neusten Treiber und Informationen zum Betriebssystem Mac OS X, das Sie verwenden, finden Sie im Brother Solutions Center http://solutions.brother.com/. Doppelklicken Sie auf das Symbol Schliessen Sie das Start Here OSX, um mit der Installation zu Netzwerkkabel an beginnen.
  • Seite 26 Sie es in der Liste aus und klicken Sie dann auf OK. Presto! PageManager Wenn Presto! PageManager installiert ist, steht die Texterkennungsfunktion im Brother ControlCenter2 zur Verfügung. Sie können mit dem Presto! PageManager auch Fotos und Dokumente einfach einscannen und verwalten.

  • Seite 27: Für Netzwerkbenutzer

    Konfigurationsprogramm BRAdmin Light (für Windows BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Mit diesem Programm können Sie auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren. Weitere Informationen zu BRAdmin Light erhalten Sie unter http://solutions.brother.com/.

  • Seite 28: Konfigurationsprogramm Bradmin Light (Für Benutzer Von Mac Os X)

    Konfigurationsprogramm BRAdmin Light (für Benutzer von Mac OS X) BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Sie können mit diesem Programm unter Mac OS X 10.3.9 oder höher auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren.

  • Seite 29: Web Based Management (Webbrowser)

    Für Netzwerkbenutzer Web Based Management Netzwerk-Konfigurationsliste (Webbrowser) ausdrucken Der Brother MFC/DCP-Server ist mit einem Sie können die Netzwerk-Konfigurationsliste Webserver ausgestattet, mit dem der Gerätestatus ausdrucken, um die aktuellen Netzwerkeinstellungen überwacht und verschiedene zu überprüfen. Um die Netzwerk-Konfigurationsliste Konfigurationseinstellungen über HTTP (Hyper Text auszudrucken, gehen Sie wie folgt vor: Transfer Protocol) geändert werden können.

  • Seite 30: Zubehör Und Verbrauchsmaterialen

    Durch die Installation eines Speichermoduls (SO- DIMM, 144 Pin) können Sie den Speicher des Gerätes erweitern. Wenn Verbrauchsmaterialien ersetzt werden müssen, wird im Display des Gerätes ein Fehler angezeigt. Weitere Informationen zu den Verbrauchsmaterialien erhalten Sie unter http://solutions.brother.com/ oder bei Ihrem Brother-Händler. Tonerkassetten Trommeleinheiten...
  • Seite 31 Der Inhalt dieses Handbuches und die technischen Daten dieses Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
