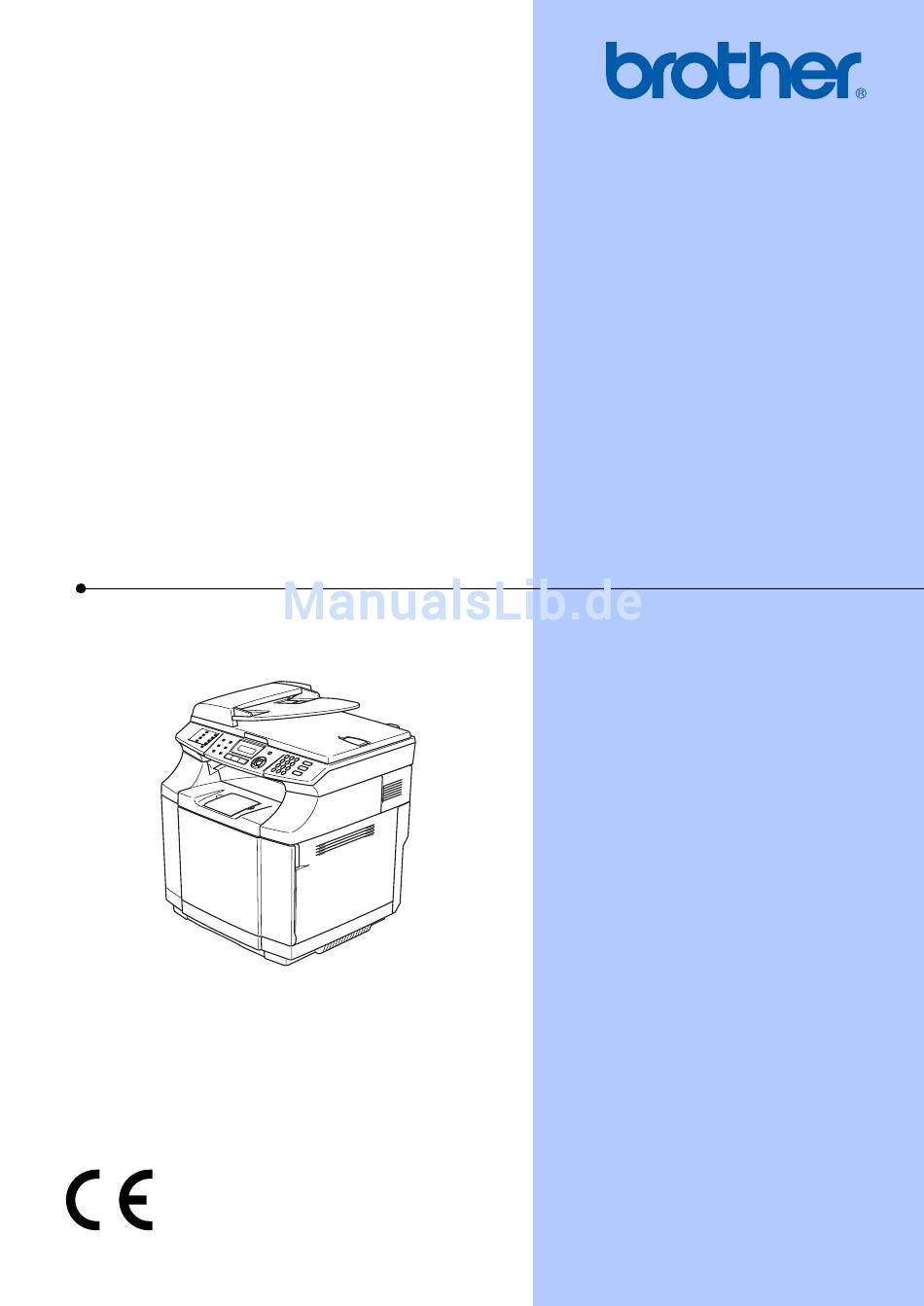

BENUTZERHANDBUCH
MFC-9420CN
Version A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother MFC-9420CN

Inhaltszusammenfassung für Brother MFC-9420CN

  • Seite 1 BENUTZERHANDBUCH MFC-9420CN Version A...

  • Seite 2: Service Information

    Registrieren Sie Ihr Gerät schnell und bequem online unter http://www.brother.com/registration/ Durch die Registrierung des Gerätes werden Sie als der Eigentümer eingetragen. Die Registrierung bei Brother kann ■ als Nachweis des Kaufdatums dienen, falls Sie den Kaufbeleg nicht mehr besitzen, und ■...

  • Seite 3: Zu Diesem Handbuch

    Telekom-Endgeräten. Wichtiger Hinweis Brother macht darauf aufmerksam, dass dieses Gerät nur in dem Land, für das es geprüft wurde, richtig arbeitet. Brother übernimmt keine Garantie für den Anschluss des Gerätes an öffentliche Telefonnetze in anderen Ländern, für die das Gerät nicht zugelassen wurde.
  • Seite 5 :EN60950-1:2001 :EN55022:1998 + A1:2000 + A2:2003 Klasse B EN55024:1998 + A1:2001 + A2:2003 EN61000-3-2:2000 EN61000-3-3:1995 + A1:2001 Jahr, in dem die CE-Markierung zuerst angebracht wurde: 2005 Herausgegeben von : Brother Industries, Ltd. Datum : 23. Mai 2005 : Nagoya, Japan...
  • Seite 6 Kurzanleitung zum Faxen / Kopieren Fax senden Kurzwahl speichern Automatisch senden Drücken Sie Menu/Set, 2, 3, 2. Drücken Sie die Taste (Fax), falls Geben Sie die dreistellige Kurzwahl ein, unter der Sie die Nummer speichern sie nicht blau leuchtet. möchten (001-200). Legen Sie die Vorlage ein.
  • Seite 7 Gespeicherte Rufnummer wählen Kopieren Zielwahl / Kurzwahl Einzelne Kopie anfertigen Drücken Sie (Kopierer), so dass Drücken Sie die Taste (Fax), falls die Taste blau leuchtet. sie nicht blau leuchtet. Legen Sie die Vorlage ein. Legen Sie die Vorlage ein. Drücken Sie Start S/W oder Start Far- Drücken Sie die Zielwahltaste, unter der die gewünschte Rufnummer gespei- chert ist.

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Teil I - Allgemeines Einführung Zur Verwendung dieses Handbuches..............2 Informationen finden ..................2 Verwendete Symbole und Formatierungen ............2 Mitgelieferte Dokumentationen ................3 ® Handbücher ansehen (Windows ) ..............3 ® Handbücher ansehen (Macintosh )..............5 Tasten und ihre Funktionen ................... 6 Allgemeines zu Faxgeräten ..................
  • Seite 9 Funktionen sperren Einstellsperre ....................... 27 Kennwort festlegen ..................27 Kennwort ändern .................... 28 Einstellsperre einschalten................28 Einstellsperre ausschalten................28 Zugangssperre ..................... 29 Kennwort festlegen ..................29 Kennwort ändern .................... 30 Zugangssperre einschalten ................30 Zugangssperre ausschalten ................30 Teil II - Farbfax Senden Fax senden ......................
  • Seite 10 Rufnummernspeicher Faxnummer wählen .....................46 Manuell wählen ....................46 Zielwahl ......................46 Kurzwahl ......................46 Telefon-Index ....................46 Wahlwiederholung ..................47 Rufnummern speichern ..................47 ® ® Remote Setup (nur für Windows bzw. Mac OS X 10.2.4 oder neuer) ..47 Wählpause......................47 Zielwahl speichern ..................48 Kurzwahl speichern ..................48 Gespeicherte Rufnummern ändern ...............49 Rundsende-Gruppen speichern ..............49 Nachwahlverfahren (Call-by-Call) ..............50...
  • Seite 11 Faxabruf (Polling) Faxabruffunktionen ....................60 Aktiver Faxabruf ....................60 Aktiver Faxabruf (Standard) ................60 Geschützter aktiver Faxabruf ................ 61 Zeitversetzter aktiver Faxabruf ..............61 Gruppenfaxabruf .................... 62 Passiver Faxabruf ....................63 Passiver Faxabruf (Standard) (nur für Schwarzweiß-Faxe) ......63 Geschützter passiver Faxabruf (nur für Schwarzweiß-Faxe) ......63 Externes Telefon und externer Anrufbeantworter Externes Telefon ....................
  • Seite 12 Teil III - Farbkopierer Kopieren Kopien anfertigen....................72 Kopierbetrieb einschalten ................72 Bedruckbarer Bereich ..................72 Einzelne Kopie anfertigen ................72 Mehrere Kopien anfertigen ................73 Kopieren abbrechen ..................73 Kopiereinstellungen .....................73 Vergrößern/Verkleinern .................74 Kopieroptionen-Menü ..................75 Kopierqualität ....................76 Sortiert kopieren (mit Vorlageneinzug) ............76 Helligkeit, Kontrast und Farbabgleich .............
  • Seite 13 Menü und Funktionen Benutzerfreundliche Bedienung................92 Menüfunktionen ....................92 Datenerhalt ..................... 92 Navigationstasten ....................93 Funktionstabellen ....................94 Texteingabe im Funktionsmenü................105 Problemlösung und Wartung Was tun bei Störungen? ..................106 Fehlermeldungen ..................106 Gespeicherte Faxe sichern................109 Dokumentenstau beheben ................110 Papierstau beheben ..................
  • Seite 14 Fachbegriffe ..................156 Technische Daten Produktbeschreibung ..................160 Allgemein ......................160 Druckmedien ......................161 Fax........................162 Kopierer ......................163 Scanner ......................163 Drucker ......................164 Schnittstellen .....................164 Systemvoraussetzungen ...................165 Verbrauchsmaterialien ..................166 Ersatzteile ......................166 Netzwerk (LAN) ....................167 Stichwortverzeichnis............. 168 Fernabfragekarte ............175...

  • Seite 15: Teil I - Allgemeines

    Teil I Allgemeines 1. Einführung 2. Vorlagen und Papier einlegen 3. Inbetriebnahme- und Geräteeinstellungen 4. Funktionen sperren...

  • Seite 16: Einführung

    Einführung Zur Verwendung dieses Handbuches Informationen finden Schlagen Sie im Inhaltsverzeichnis nach. Das Handbuch ist thematisch gegliedert, so dass Sie Informationen zu einem bestimmten Themenbereich schnell finden werden. Am Ende des Hand- buches finden Sie ein ausführliches Stichwortverzeichnis. Zum schnellen Nachschlagen von Funktionsnummern und Menüfunktionen verwenden Sie die Funktionstabellen.

  • Seite 17: Mitgelieferte Dokumentationen

    ® (Windows Dokumentationen Wählen Sie im Start-Menü Brother, MFL Das vorliegende Handbuch beschreibt die Pro Suite MFC-9420CN und klicken Sie grundlegenden Fax- und Kopierfunktionen dann auf Benutzerhandbücher. sowie die Wartung und Pflege des MFC- — Oder — 9420CN. Informationen zu besonderen Fax- funktionen sowie zur Verwendung des Gerä-...

  • Seite 18: Beschreibung Der Scanner-Funktionen

    Teil I Allgemeines Klicken Sie auf das Handbuch, das Sie Beschreibung der Scanner-Funktio- lesen möchten: • Installationsanleitung: Beschreibt Es gibt verschiedene Möglichkeiten, Vorla- die Installation des Gerätes und der gen zu scannen. Hier können Sie Informatio- mitgelieferten Software. nen finden: •...

  • Seite 19: Handbücher Ansehen (Macintosh ® )

    Hier können Sie Informatio- ® Schalten Sie den Macintosh ein. Legen nen finden: ® Sie die Brother CD-ROM für Macintosh in das CD-ROM-Laufwerk Ihres Compu- Software-Handbuch: ters. Der folgende Bildschirm erscheint: ■ Scannen mit dem TWAIN-Treiber ®...

  • Seite 20: Tasten Und Ihre Funktionen

    Teil I Allgemeines Tasten und ihre Funktionen 01/03 15:25 Fax Energiesparen Zielwahltasten Navigationstasten: Zum Aufrufen von 16 unter diesen Tasten ge- Menu/Set speicherten Rufnummern. Zur Auswahl von Menüs und Optionen inner- Code halb einer Menüebene. Zur Verwendung der Zielwahl 9 bis 16 drü- Zum Bestätigen einer Auswahl und zum cken Sie die Zielwahltaste bei niederge- Speichern der im Menü...
  • Seite 21 Kapitel 1 Einführung 01/03 15:25 Fax Energiesparen Zifferntasten Fax- und Telefon-Tasten: Zum Wählen von Rufnummern und zur Ein- Wahl-W gabe von Funktionsnummern und Texten im Wählt die zuletzt gewählte Nummer noch ein- Menü. mal an. Mit der Taste # können Sie temporär von der Telefon Puls- zur Tonwahl umschalten.

  • Seite 22: Allgemeines Zu Faxgeräten

    Teil I Allgemeines Allgemeines zu Faxgeräten CNG-Rufton und Antwortton ECM-Fehlerkorrektur Wenn ein Fax verschickt wird, überträgt das Diese Funktion überprüft während des Sen- sendende Gerät zuerst den sogenannten dens, ob die Übermittlung fehlerfrei erfolgt CNG-Ton (CalliNG). Dies ist ein kurzer Ruf- und überträgt fehlerhafte Seiten automatisch ton, der im Abstand von ca.

  • Seite 23: Vorlagen Und Papier Einlegen

    Vorlagen und Papier einlegen Vorlagen einlegen Fächern Sie die Seiten gut auf und le- gen Sie sie dann mit der einzulesenden Seite nach oben und der Oberkante Sie können zum Faxen, Kopieren und Scan- zuerst in den Vorlageneinzug ein, bis nen den automatischen Vorlageneinzug sie die Einzugsrollen berühren.

  • Seite 24: Vorlagenglas Verwenden

    Teil I Allgemeines Vorlagenglas verwenden Schließen Sie die Vorlagenglas-Abde- ckung. Vom Vorlagenglas können einzelne Blätter sowie gebundene Dokumente wie z. B. Sei- VORSICHT ten eines Buches, Broschüren oder kleine Schließen Sie die Abdeckung vorsichtig Dokumente wie Zeitungsaussschnitte gefaxt, und drücken Sie nicht darauf, wenn z.B. kopiert oder eingescannt werden.

  • Seite 25: Verwendbare Papiersorten Und Druckmedien

    Kapitel 2 Vorlagen und Papier einlegen Verwendbare Papiersorten und Papiergrößen Papiersorten und Druckmedien Das Gerät kann Papier aus der Standard-Pa- pierzufuhr oder aus der optionalen unteren Papierzufuhr einziehen. Empfohlene Papiersorten Standard-Papierzufuhr Beachten Sie die folgenden Hinweise: In die Standard-Papierzufuhr können ver- ■...

  • Seite 26: Kapazität Der Papierzuführungen

    Teil I Allgemeines Kapazität der Papierzuführungen Standard-Papierzufuhr Optionale untere Pa- (Zufuhr 1) pierzufuhr (Zufuhr 2) Papiergröße A4, A5, B5 (JIS/ISO), Letter, Execu- A4, B5 (JIS/ISO), Letter, tive, COM10, DL, Executive 104,8 x 210 mm to 215,9 x 297 mm Anzahl Normalpapier Bis zu 250 Blatt Bis zu 530 Blatt...

  • Seite 27: Aufbewahren Und Benutzen Von Spezialpapier

    Durchschlagpapier beeinträchtigt werden. ■ Inkjet-Papier (für Tintenstrahlgeräte) Wenn Sie eine der oben genannten Pa- pierarten verwenden, kann das Gerät be- schädigt werden. Durch die Verwendung solcher Papierarten hervorgerufene Schä- den sind von Brother Garantie- und Servi- celeistungen ausgeschlossen.
  • Seite 28 Umschläge heran, sondern lassen Sie ei- Hinweis nen Rand von 15 mm frei. ■ Siehe Verwendbare Papiersorten und Brother kann keine bestimmten Umschläge Druckmedien auf Seite 11. empfehlen, da Umschlaghersteller ihre Spe- zifikationen ändern könnten. Daher liegt die Auswahl der Umschläge ganz in der Verant- wortung des Benutzers.
  • Seite 29 ■ Umschläge, deren Kanten wie in Abbildung 3 gezeigt gefalzt sind Wenn Sie eine der oben genannten Umschlagarten verwenden, kann das Gerät beschädigt werden. Durch die Verwendung solcher Umschläge hervorgerufene Schäden sind von Brother Garantie- und Serviceleistungen ausgeschlossen. Abbildung 2...

  • Seite 30: Etiketten Und Folien

    Weitere In- ser standhält. Das Klebemittel sollte nicht mit formationen zu verwendbaren Folien Geräteteilen in Berührung kommen, da Eti- erhalten Sie bei Ihrem Brother-Ver- ketten am OPC-Band oder an den Rollen haf- triebspartner. ten und Papierstaus und Druckprobleme ver- ursachen könnten.

  • Seite 31: Bedruckbarer Bereich

    Kapitel 2 Vorlagen und Papier einlegen Bedruckbarer Bereich Querformat Die folgenden Abbildungen zeigen die nicht bedruckbaren Ränder des Papiers. Hochformat Für alle Papiergrößen 4,2 mm 4,2 mm 4,2 mm 4,2 mm Hinweis Für alle Papiergrößen Es wird empfohlen, nicht näher als 15 mm an 4,2 mm die Papierkanten heranzudrucken.

  • Seite 32: Papier Und Umschläge Einlegen

    Teil I Allgemeines Papier und Umschläge Papier oder andere Druckmedien in die Papierzufuhr einlegen einlegen Ziehen Sie die Papierkassette ganz aus dem Gerät heraus. Das Gerät kann Papier aus der Standard-Pa- pierzufuhr oder aus der optionalen unteren Papierzufuhr einziehen. Beachten Sie die folgenden Hinweise zum Einlegen des Papiers in die Papierzufuhr: ■...
  • Seite 33 Kapitel 2 Vorlagen und Papier einlegen Legen Sie das Papier ein. Umschläge einlegen Richten Sie die Papierführungen entspre- chend der Länge und Breite der eingelegten PAP ER Umschläge aus. ENV ELO PE LABE L CAR DST OCK TRAN SPAR ENCY Umschläge können nur in die Standard-Pa- pierzufuhr eingelegt werden Schieben Sie die Papierkassette fest in...

  • Seite 34: Inbetriebnahme- Und Geräteeinstellungen

    Inbetriebnahme- und Geräteeinstellungen Datum und Uhrzeit Drücken Sie Stopp. Das LC-Display zeigt nun im Faxmodus Datum und Uhrzeit an, solange es nicht Das Gerät zeigt Datum und Uhrzeit im Fax- mit einer Funktion beschäftigt ist. modus an, solange es nicht mit einer Funkti- on beschäftigt ist.

  • Seite 35: Absenderkennung

    Kapitel 3 Inbetriebnahme- und Geräteeinstellungen Absenderkennung Hinweis ■ Bindestriche können in der Faxnummer Die Absenderkennung, d.h. die Rufnummer nicht eingegeben werden. Um ein Leer- des Gerätes und Ihr Name bzw. Firmenna- zeichen einzugeben, drücken Sie zwi- me, wird am Anfang jeder gesendeten Seite schen Ziffern einmal und zwischen Buch- gedruckt.

  • Seite 36: Lcd-Kontrast

    Teil I Allgemeines LCD-Kontrast Anschluss- einstellungen Sie können den LCD-Kontrast verändern, um die Zeichen im Display dunkler oder heller anzeigen zu lassen. Wahlverfahren (Ton/Puls) Drücken Sie Menu/Set, 1, 7. Werkseitig ist das modernere Tonwahlverfah- ren (MFV) eingestellt. Falls in Ihrem Telefon- Geräteeinstell netz noch die Pulswahl verwendet wird, müs- 7.LCD-Kontrast...

  • Seite 37: Sparmodi

    Kapitel 3 Inbetriebnahme- und Geräteeinstellungen Sparmodi Energiesparmodus Durch den Energiesparmodus kann der Tonersparmodus Stromverbrauch in Zeiten, in denen das Ge- rät nicht benutzt wird, verringert werden. Sie Wenn Sie diese Funktion einschalten, wird können wählen, nach wie vielen Minuten (00 der Tonerverbrauch reduziert.

  • Seite 38: Umschaltzeit Für Betriebsarten

    Teil I Allgemeines Umschaltzeit für Papiereinstellungen Betriebsarten Papiersorte Das Gerät hat 3 Betriebsarten-Tasten zum temporären Wechseln der Betriebsart: Fax, Damit Sie die optimale Druckqualität erhal- Scanner und Kopierer. Sie können einstel- ten, sollte das Gerät auf die verwendete Pa- len, wie viele Minuten oder Sekunden nach piersorte eingestellt werden.

  • Seite 39: Papierformat

    Kapitel 3 Inbetriebnahme- und Geräteeinstellungen Lautstärke- Papierformat Einstellungen Bei Verwendung der Standard-Papierzufuhr (Zufuhr 1) kann auf 7 verschiedenen Papier- formaten kopiert werden: A4, Letter, Executi- Klingeln ve, B5, JIS B5, Com10 und DL. Zum Empfang von Faxen können zwei For- Mit dieser Funktion können Sie einstellen, mate verwendet werden: A4 und Letter.

  • Seite 40: Signalton

    Teil I Allgemeines Signalton Werkseitig ist der Signalton auf Normal ge- stellt. Er ist zu hören, wenn Sie eine Taste drücken, ein Fehler auftritt oder ein Fax ge- sendet bzw. empfangen wurde. Sie können die Lautstärke verändern oder den Signalton ausschalten.

  • Seite 41: Funktionen Sperren

    ■ Falls Sie das programmierte Kennwort Einstellsperre vergessen haben, wenden Sie sich bitte an Ihren Brother-Vertriebspartner. Durch Einschalten der Einstellsperre kann verhindert werden, dass Funktionseinstellun- Drücken Sie Menu/Set, 1, 8, 2. gen des Gerätes verändert werden. Bei eingeschalteter Einstellsperre können die Funktionsperre 2.Einstellsperre...

  • Seite 42: Kennwort Ändern

    Teil I Allgemeines Kennwort ändern Einstellsperre ausschalten Drücken Sie Menu/Set, 1, 8, 2. Drücken Sie Menu/Set, 1, 8, 2. Drücken Sie ▲ oder ▼, um Kennwort Funktionsperre 2.Einstellsperre zu wählen. Drücken Sie Menu/Set. Geben Sie das vierstellige aktuell gülti- ge Kennwort ein. Geben Sie das vierstellige aktuell gülti- ge Kennwort ein.

  • Seite 43: Zugangssperre

    ■ Falls Sie das programmierte Kennwort grammiert wurden. vergessen haben, wenden Sie sich bitte Wenn die Zugangssperre eingeschaltet ist, an Ihren Brother-Vertriebspartner. können nur noch die folgenden Funktionen ausgeführt werden: Drücken Sie Menu/Set, 1, 8,1. ■ Empfang von Faxen im Speicher (sofern noch genügend Speicherkapazität zur...

  • Seite 44: Kennwort Ändern

    Teil I Allgemeines Kennwort ändern Zugangssperre ausschalten Drücken Sie Menu/Set, 1, 8, 1. Drücken Sie Menu/Set. Geben Sie das vierstellige aktuell gülti- Drücken Sie ▲ oder ▼, um Kennwort ge Kennwort ein. zu wählen. Drücken Sie Menu/Set. Drücken Sie Menu/Set. Die Zugangssperre ist dann ausge- Geben Sie das vierstellige aktuell gülti- schaltet.

  • Seite 45: Teil Ii - Farbfax

    Teil II Farbfax 1. Senden 2. Empfangen 3. Rufnummernspeicher 4. Faxweitergabe und Fernabfrage (nur für Schwarzweiß-Faxe) 5. Berichte und Listen 6. Faxabruf (Polling) 7. Externes Telefon und externer Anrufbeantworter...

  • Seite 46: Senden

    Senden Fax senden Hinweis Wenn Sie ein Farbfax versenden oder der Faxbetrieb einschalten Speicher voll ist, wird das Dokument nicht ge- speichert, sondern direkt versendet. Vergewissern Sie sich vor dem Senden oder dem Ändern von Sende- und Empfangsein- Fax automatisch vom stellungen, dass die Taste (Fax) blau Vorlagenglas senden...

  • Seite 47: Farbfax-Funktion

    Kapitel 1 Senden Falls weitere Seiten gesendet werden Speicher-voll-Meldung sollen, drücken Sie 1 und lesen Sie dann bei Schritt weiter. Wenn beim Einlesen der ersten Seite Spei- cher voll im Display erscheint, brechen Nächste Seite? Sie die Funktion mit Stopp ab. 1.Ja 2.Nein Erscheint die Meldung beim Einlesen der 2.

  • Seite 48: Sendevorbereitung (Dual Access) (Nur Für Schwarzweiß-Faxe)

    Teil II Farbfax Sendevorbereitung Fax manuell senden (nur mit (Dual Access) externem Telefon möglich) (nur für Schwarzweiß-Faxe) Beim manuellen Senden können Sie die Empfängernummer anwählen und den Sen- Das Gerät liest das Dokument normalerweise devorgang manuell starten, wenn die Verbin- vor dem Senden in den Speicher ein.

  • Seite 49: Rundsenden (Nur Für Schwarzweiß-Faxe)

    Kapitel 1 Senden Rundsenden Ziel- bzw. Kurzwahl als eine Station zählt und sich dadurch die Anzahl der Stationen (nur für Schwarzweiß- verringert, zu denen rundgesendet wer- den kann. Faxe) ■ Wenn der Speicher voll ist, können Sie den Auftrag mit Stopp abbrechen oder - Sie können eine Vorlage automatisch an bis falls bereits mehr als eine Seite eingele- zu 266 verschiedene Empfänger rundsenden...

  • Seite 50: Zusätzliche Sendefunktionen

    Teil II Farbfax Zusätzliche Kontrast Sendefunktionen Wenn die Einstellung Auto gewählt ist, ver- wendet das Gerät automatisch die passende Kontrasteinstellung für die Vorlage. Verschiedene Einstellungen Für extrem helle oder dunkle Vorlagen kann zum Senden wählen der entsprechende Kontrast (Hell für helle, Dunkel für dunkle Vorlagen) wie folgt ge- Zum Senden einer Vorlage können Sie ver- wählt werden.

  • Seite 51: Faxauflösung

    Kapitel 1 Senden Faxauflösung Hinweis Für Schwarzweiß-Faxe können Sie zwischen Die Auflösung kann entweder mit der Taste vier Auflösungsstufen, für Farbfaxe zwischen Faxauflösung temporär geändert werden, zwei Stufen wählen. d.h. nur für das aktuelle Fax, oder über das Menü für alle Faxe festgelegt werden. Schwarzweiß...

  • Seite 52: Direktversand (Ohne Einlesen Der Vorlage In Den Speicher)

    Teil II Farbfax Direktversand Direktversand für die aktuelle Sen- dung (ohne Einlesen der Vorlage in den Speicher) Drücken Sie die Taste (Fax), falls sie nicht blau leuchtet. Wenn der Direktversand eingeschaltet ist, wird die zu sendende Vorlage nicht gespei- Drücken Sie Menu/Set, 2, 2, 5. chert, sondern erst eingelesen, wenn die Ver- bindung hergestellt ist.

  • Seite 53: Übersee-Modus

    Kapitel 1 Senden Übersee-Modus Zeitversetztes Senden (nur für Schwarzweiß-Faxe) Wenn bei Übersee-Übertragungen Fehler auftreten, sollten Sie diese Funktion einschal- Sie können bis zu 50 Faxe automatisch zu ei- ten. Sie wird nach der Übertragung automa- nem späteren Zeitpunkt (innerhalb von 24 tisch wieder ausgeschaltet.

  • Seite 54: Stapelübertragung (Nur Für Schwarzweiß-Faxe)

    Teil II Farbfax Stapelübertragung Anzeigen/Abbrechen (nur für Schwarzweiß-Faxe) anstehender Aufträge Wenn diese Funktion eingeschaltet ist, ord- Anstehende Aufträge können wie folgt ange- net das Gerät alle zeitversetzten Sendevor- zeigt und - falls notwendig - abgebrochen gänge und sendet alle Dokumente, für die werden.

  • Seite 55: Deckblatt (Nur Für Schwarzweiß-Faxe)

    Kapitel 1 Senden Deckblatt Deckblatt-Kommentar speichern (nur für Schwarzweiß-Faxe) Drücken Sie die Taste (Fax), falls sie nicht blau leuchtet. Sie können vor einem Schwarzweiß-Fax ein vom Gerät erstelltes Deckblatt senden, auf Drücken Sie Menu/Set, 2, 2, 8. das die programmierte Absenderkennung (Name und Rufnummer), der mit der Rufnum- Sendeeinstell.

  • Seite 56: Deckblatt Drucken

    Teil II Farbfax Drücken Sie ▲ oder ▼, um den ge- Deckblatt drucken wünschten Kommentar zu wählen. Sie können wie folgt ein Deckblatt ausdru- Drücken Sie Menu/Set. cken lassen. Auf diesem können Sie z.B. handschriftlich Empfänger, Kommentar und Geben Sie die Anzahl der Seiten, die Seitenanzahl notieren und es dann vor der gesendet werden, zweistellig ein.

  • Seite 57: Empfangen

    Empfangen Automatischer Empfangs- Faxempfang einstellungen Werkseitig ist der automatische Faxempfang Klingelanzahl eingestellt. Das heißt, das Gerät nimmt alle Anrufe auto- Mit dieser Funktion wird festgelegt, nach wie matisch nach der eingestellten Anzahl von vielen Klingelzeichen das Gerät einen Anruf Klingelzeichen an und schaltet zum Faxemp- im Fax- oder F/T-Modus automatisch an- fang um.

  • Seite 58: Papierzufuhr Zum Faxen Wählen (Nur Mit Optionaler Zufuhr 2)

    Teil II Farbfax Papierzufuhr zum Faxen Automatische Verkleinerung wählen beim Empfang (nur mit optionaler Zufuhr 2) Diese Funktion verkleinert die Seiten eines empfangenen Faxes automatisch so, dass Diese Einstellung steht nur zur Verfügung, sie auf das verwendete Papierformat (A4 wenn die optionale untere Papierzufuhr (Zu- oder Letter) passen.

  • Seite 59: Speicherempfang Bei Papiermangel (Nur Für Schwarzweiß-Faxe)

    Kapitel 2 Empfangen Zusätzliche Empfangs- Speicherempfang bei Papiermangel funktionen (nur für Schwarzweiß-Faxe) Gespeicherte Faxe drucken Falls die Papierzufuhr während des Emp- fangs leer wird, erscheint im Display Papier Wenn die Faxspeicherung eingeschaltet ist prüfen. Legen Sie dann neues Papier ein (siehe Papier und Umschläge einlegen auf (Menu/Set, 2, 5, 1), können Sie gespeicherte Faxe wie folgt vom Gerät ausdrucken lassen...

  • Seite 60: Rufnummernspeicher

    Rufnummernspeicher Faxnummer wählen Kurzwahl Drücken Sie Tel-Index/Kurzwahl, dann #. Die Faxnummer kann auf verschiedene Wei- Geben Sie anschließend die dreistellige sen angewählt werden. Kurzwahlnummer ein, unter der die Rufnum- mer gespeichert wurde (siehe Kurzwahl spei- Manuell wählen chern auf Seite 48). Geben Sie die Faxnummer über die Ziffern- tasten ein.

  • Seite 61: Wahlwiederholung

    Kapitel 3 Rufnummernspeicher Rufnummern speichern Sie können Rufnummern für die Zielwahl, die Kurzwahl und Rufnummerngruppen zum Suchen Rundsenden eines Dokumentes speichern. (numerisch) Die mit den Nummern gespeicherten Namen werden beim Anwählen im Display angezeigt. Wenn kein Name gespeichert wurde, wird nur die Rufnummer angezeigt.

  • Seite 62: Zielwahl Speichern

    Teil II Farbfax Zielwahl speichern Kurzwahl speichern Unter den 8 Zielwahltasten des Gerätes kön- Es können 200 Rufnummern als Kurzwahl nen Sie 16 Rufnummern speichern, die dann gespeichert werden. Diese können dann über einfach durch Drücken der entsprechenden den Telefon-Index oder durch Drücken weni- Zielwahltaste angewählt werden können.

  • Seite 63: Gespeicherte Rufnummern Ändern

    Kapitel 3 Rufnummernspeicher Gespeicherte Rufnummern Rundsende-Gruppen ändern speichern Wenn Sie beim Speichern von Rufnummern Durch das Zusammenfassen gespeicherter eine Zielwahl oder eine Kurzwahlnummer Rufnummern in einer Rundsende-Gruppe eingeben, unter der bereits eine Rufnummer brauchen Sie beim Rundsenden zur Eingabe gespeichert wurde, erscheint im Display der der Rufnummern nur die entsprechende Name bzw.

  • Seite 64: Nachwahlverfahren (Call-By-Call)

    Teil II Farbfax Geben Sie nacheinander die einzelnen Nachwahlverfahren Nummern ein. (Call-by-Call) Sie können dazu nacheinander die Ziel- wahltasten (z.B. Zielwahltaste 2) oder Es ist auch möglich, Teile einer Rufnummer, Tel-Index/Kurzwahl drücken und an- z.B. Vorwahl und Rufnummer, unter ver- schließend die dreistellige Kurzwahl ein- schiedenen Ziel- oder Kurzwahlnummern zu geben (z.B.

  • Seite 65: Faxweitergabe Und Fernabfrage (Nur Für Schwarzweiß-Faxe)

    Faxweitergabe und Fernabfrage (nur für Schwarzweiß-Faxe) Allgemeines Faxweitergabe- Funktionen Mit den Faxweitergabe- und Fernabfrage- Funktionen können Sie sich auch im Urlaub oder auf Reisen über die von Ihrem Gerät Hinweis empfangenen Faxe informieren. ■ Es kann jeweils nur eine der Faxweiterga- Sie können dazu: be-Funktionen eingeschaltet werden: Fax-Weiterleitung —...

  • Seite 66: Faxspeicherung

    Teil II Farbfax Drücken Sie ▲ oder ▼, um Faxspeicherung Kontrolldr.:Ein oder Kontrolldr.:Aus zu wählen. Wenn Sie die Faxspeicherung eingeschaltet haben, speichert das Gerät automatisch alle Fax weiterleiten empfangenen Faxe. Sie können diese dann Kontrolldr.:Ein mit den Fernabfrage-Funktionen per Handy an ein anderes Faxgerät übergeben (siehe Drücken Sie Menu/Set.

  • Seite 67: Kapitel 4 Faxweitergabe Und Fernabfrage (Nur Für Schwarzweiß-Faxe)

    Kapitel 4 Faxweitergabe und Fernabfrage (nur für Schwarzweiß-Faxe) PC-Faxempfang auch bei Hinweis ausgeschaltetem PC ■ Wenn Kontrolldr.:Ein gewählt ist, werden die Faxe im Speicher des Gerätes Wenn Sie den PC Faxempfang einschalten, erst gelöscht, wenn sie erfolgreich ge- speichert das Gerät alle empfangenen Faxe druckt und zum PC übertragen wurden.

  • Seite 68: Faxweitergabe-Funktionen Ausschalten

    Teil II Farbfax Faxweitergabe-Funktionen Wenn sich beim Ändern der ausschalten Einstellung Faxe im Speicher befinden ... Drücken Sie Menu/Set, 2, 5, 1. Wenn sich beim Ändern der Faxweitergabe- Fernabfrage Einstellung noch empfangene Faxe im Spei- 1.Weiterl/Speich cher befinden, erscheint eine der folgenden Meldungen im Display: Drücken Sie ▲...

  • Seite 69: Fernabfrage

    Kapitel 4 Faxweitergabe und Fernabfrage (nur für Schwarzweiß-Faxe) Fernabfrage Hinweis Sie können den Zugangscode jederzeit än- Sie können das Gerät von unterwegs mit je- dern. Um wieder den werkseitigen inaktiven dem Telefon oder Handy anrufen, um alle Code (--- ) einzustellen, drücken Sie in bisher empfangenen und gespeicherten Faxe Schritt Stopp und dann Menu/Set.

  • Seite 70: Fernabfrage-Befehle

    Teil II Farbfax Fernabfrage-Befehle Wenn Sie das Gerät angerufen und den Zugangscode (drei Ziffern, dann ) eingegeben haben, werden Sie durch 2 kurze Töne aufgefordert, Fernabfrage-Befehle einzugeben. Die folgenden Be- fehle können verwendet werden: Fernabfrage-Befehle Verwendung Fax-Weiterleitung und Faxspeicherung 1 Ausschalten Zum Ausschalten dieser Funktionen (nur möglich, wenn kein Fax gespeichert oder alle gespeicherten Faxe gelöscht wur- den).

  • Seite 71: Fax-Fernweitergabe

    Kapitel 4 Faxweitergabe und Fernabfrage (nur für Schwarzweiß-Faxe) Fax-Fernweitergabe Nummer für die Fax- Weiterleitung ändern Sie können Ihr Gerät anrufen und die dort empfangenen und gespeicherten Faxe an ein Sie können das Gerät anrufen und die Ruf- anderes Faxgerät weitergeben. nummer ändern, an die Faxe weitergeleitet werden sollen, sowie die Fax-Weiterleitung Wählen Sie das Gerät mit einem Tele-...

  • Seite 72: Berichte Und Listen

    Berichte und Listen Automatischer Drücken Sie Menu/Set, 2, 4, 1. Sendebericht und Berichte 1.Sendebericht Journalausdruck Drücken Sie ▲ oder ▼, um die Einstel- lung Ein, Ein+Dok, Aus oder Aus+Dok Sendebericht und Journalausdruck können zu wählen. automatisch oder manuell ausgedruckt wer- den.

  • Seite 73: Berichte Und Listen Manuell Ausdrucken

    Funktionseinstellungen. 6.Netzwerk-Konf. Liste mit den aktuell gewählten Netzwer- keinstellungen. 7.Bestellform. Zum Ausdrucken eines Bestellformulars für Brother Zubehör. Berichte/Liste ausdrucken Drücken Sie Menu/Set, 5. Drücken Sie ▲ oder ▼, um den ge- wünschten Bericht auszuwählen. Drücken Sie Menu/Set. — Oder —...

  • Seite 74: Faxabruf (Polling)

    Faxabruf (Polling) Faxabruffunktionen Aktiver Faxabruf Viele Unternehmen bieten einen Faxabruf- Aktiver Faxabruf (Standard) Service an, über den Sie Produktinformatio- nen, Preise oder andere Informationen abru- Mit dieser Funktion können Sie ein anderes fen können. Faxgerät anrufen, um ein dort bereitgelegtes Mit den Faxabruffunktionen können Sie ein Dokument abzurufen und zu empfangen.

  • Seite 75: Geschützter Aktiver Faxabruf

    Kapitel 6 Faxabruf (Polling) Geschützter aktiver Faxabruf Zeitversetzter aktiver Faxabruf Mit dieser Funktion können Sie verhindern, dass unbefugte Personen Dokumente abru- Sie können auch eine Zeit programmieren, zu fen. Das vorbereitete Dokument kann dann der Ihr Gerät ein Dokument von einem ande- nur mit dem richtigen Kennwort abgerufen ren Gerät abrufen soll.

  • Seite 76: Gruppenfaxabruf

    Teil II Farbfax Gruppenfaxabruf Drücken Sie Start S/W oder Start Far- Mit dieser Funktion können Sie automatisch Das Gerät wählt die Nummern nachein- nacheinander Dokumente von verschiede- ander an und ruft die bereitgelegten Do- nen Faxgeräten abrufen lassen. Sie geben kumente ab.

  • Seite 77: Passiver Faxabruf

    Kapitel 6 Faxabruf (Polling) Passiver Faxabruf Geschützter passiver Faxabruf Mit dieser Funktion können Sie ein Dokument (nur für Schwarzweiß-Faxe) so vorbereiten, dass es von einem anderen Faxgerät abgerufen werden kann. Mit dieser Funktion können Sie verhindern, dass unbefugte Personen Dokumente von Ih- Passiver Faxabruf (Standard) rem Gerät abrufen.

  • Seite 78: Externes Telefon Und Externer Anrufbeantworter

    Externes Telefon und externer Anrufbeantworter Externes Telefon Externer Anrufbeantworter Allgemeines Allgemeines Sie können ein externes Telefon an dieselbe Telefonsteckdose wie das Gerät anschließen Sie können einen externen Anrufbeantworter und so über dieselbe Leitung Telefongesprä- an dieselbe Telefonsteckdose wie das Gerät che führen oder Faxe empfangen.

  • Seite 79: Einstellungen Vornehmen

    Kapitel 7 Externes Telefon und externer Anrufbeantworter Einstellungen vornehmen Anrufe mit externem Anrufbeantworter empfangen Stellen Sie den externen Anrufbeant- Wenn Sie den externen Anrufbeantworter worter so ein, dass er Anrufe nach 1-2- einschalten, nimmt dieser alle Anrufe an. Das maligem Klingeln annimmt. (Die Einstel- Gerät prüft dann, ob der CNG-Ton eines an- lung am Gerät zur Rufbeantwortung deren Faxgerätes zu hören ist.

  • Seite 80: Empfangsmodus

    Teil II Farbfax Empfangsmodus Welcher Empfangsmodus für welchen Zweck? Nach Anschluss eines externen Telefons bzw. eines externen Anrufbeantworters können zum Empfangen von Anrufen zusätzliche Empfangsmodi verwendet werden: LCD-Anzeige Funktionsweise Verwendung Das Gerät nimmt alle Anrufe Diese Einstellung sollten Sie wählen, wenn Sie viele Faxe Fax/Tel automatisch an.

  • Seite 81: Empfangsmodus Wählen

    Kapitel 7 Externes Telefon und externer Anrufbeantworter Empfangs- Empfangsmodus wählen einstellungen Drücken Sie Menu/Set, 0, 1. Inbetriebnahme Manueller Empfang 1.Empfangsmodus Wenn der manuelle Empfang (Man) einge- Drücken Sie ▲ oder ▼, um Nur Fax, stellt ist, können alle Anrufe manuell mit dem Fax/Tel, TAD:Anrufbeantw.

  • Seite 82: Automatische Fax-Erkennung

    Teil II Farbfax Automatische Fax-Erkennung Automatische Fax/Telefon- Schaltung (F/T-Modus) Wenn hier die Einstellung Ein gewählt ist, werden Faxe auch automatisch empfangen, Wenn der F/T-Modus eingestellt ist, klingeln wenn der Faxanruf über ein externes Telefon bei einem Anruf alle an der Leitung ange- angenommen wurde.

  • Seite 83: F/T-Rufzeit Einstellen

    Kapitel 7 Externes Telefon und externer Anrufbeantworter F/T-Rufzeit einstellen Fernaktivierung des Gerätes bei einem Faxanruf Sie können wählen, wie lange das Gerät im F/T-Modus klingeln soll (Pseudoklingeln), um Diese Funktion werden Sie nur benötigen, Sie ans Telefon zu rufen. wenn die automatische Fax-Erkennung nicht eingeschaltet ist oder z.B.

  • Seite 84: Fernaktivierung Einschalten Und Code Ändern

    Teil II Farbfax Fernaktivierung einschalten und Code ändern Mit dieser Funktion können Sie die Fernakti- vierung einschalten und - falls gewünscht - auch einen anderen Code festlegen. Drücken Sie die Taste (Fax), falls sie nicht blau leuchtet. Drücken Sie Menu/Set, 2, 1, 4. Empfangseinst.

  • Seite 85: Teil Iii - Farbkopierer

    Teil III Farbkopierer 1. Kopieren...

  • Seite 86: Kopieren

    ‘ Kopieren Kopien anfertigen Bedruckbarer Bereich Es kann bis zu 3 mm an die linke und rechte Mit dem Gerät können Sie eine Vorlage bis zu Papierkante sowie bis zu 4 mm an die obere 99-mal kopieren. und untere Papierkante herangedruckt wer- den.

  • Seite 87: Mehrere Kopien Anfertigen

    Kapitel 1 Kopieren Kopiereinstellungen Mehrere Kopien anfertigen Mit den Kopiertasten können Sie die Einstel- Drücken Sie (Kopierer), so dass lungen temporär, das heißt für die nächste die Taste blau leuchtet. Kopie schnell ändern. Sie können verschie- Legen Sie die Vorlage ein. dene Einstellungskombinationen wählen.

  • Seite 88: Vergrößern/Verkleinern

    Teil III Farbkopierer Drücken Sie ▲ oder ▼, um eine Vergrö- Vergrößern/Verkleinern ßerungs- bzw. Verkleinerungsstufe zu wählen. Die folgenden Vergrößerungs-/ Verkleine- rungsstufen können gewählt werden: Drücken Sie Menu/Set. Benutz.:25-400% ermöglicht die Eingabe — Oder — eines Wertes zwischen 25 und 400 Prozent. Geben Sie mit den Zifferntasten die ge- wünschte Vergrößerungs-/Verkleine- Drücken Sie...

  • Seite 89: Kopieroptionen-Menü

    Kapitel 1 Kopieren Kopieroptionen-Menü Mit der Taste Optionen können Sie verschiedene Einstellungen für die nächste Kopie ändern. Nachdem Sie Einstellungen durch Drücken der Taste Menu/Set geändert haben, zeigt das Dis- play Temporäre Einst. Wenn Sie keine weiteren Einstellungen vornehmen möchten, drücken Sie Start S/W oder Start Farbe, um den Kopiervorgang zu starten.

  • Seite 90: Kopierqualität

    Teil III Farbkopierer Kopierqualität Sortiert kopieren (mit Vorlageneinzug) Sie können die Kopierqualität entsprechend der Vorlage einstellen. Die werkseitige Ein- Beim mehrmaligen Kopieren mehrseitiger stellung ist Auto. Vorlagen können Sie die Kopien auch sortiert ausgeben lassen: Für Dokumente mit Text und Auto (1, 2 ,3), (1, 2, 3) usw.

  • Seite 91: Helligkeit, Kontrast Und Farbabgleich

    Kapitel 1 Kopieren Helligkeit, Kontrast und Kontrast Farbabgleich Durch eine höhere Kontrasteinstellung wer- den die Konturen schärfer und die Kopien se- hen insgesamt lebendiger aus. Helligkeit Für die nächste Kopie ändern Sie können die Helligkeit wie folgt erhöhen oder verringern, um eine hellere oder dunkle- Drücken Sie (Kopierer), so dass re Kopie zu erhalten.

  • Seite 92: Seitenmontage (2 Oder 4 Auf 1 Oder Poster)

    Teil III Farbkopierer Farbabgleich Seitenmontage (2 oder 4 auf 1 oder Poster) Sie können nur die Grundeinstellung für den Farbabgleich ändern. Sie können Papier sparen, indem Sie 2 oder Drücken Sie Menu/Set, 3, 4. 4 Seiten auf ein Blatt kopieren. Die Seiten können im Querformat oder im Hochformat Kopie auf das Blatt gedruckt werden.
  • Seite 93 Kapitel 1 Kopieren Drücken Sie Start S/W oder Start Far- 4 auf 1 (H) be, um die Vorlage einzulesen. Wenn Sie ein Poster erstellen oder den Vorlageneinzug benutzen, liest das Ge- 4 auf 1 (Q) rät nun die Vorlage ein und beginnt zu drucken.

  • Seite 94: Papierzufuhr Zum Kopieren Wählen (Nur Mit Optionaler Zufuhr 2)

    Teil III Farbkopierer Papierzufuhr zum Kopieren Für alle Kopien ändern (Grundeinstellung) wählen (nur mit optionaler Drücken Sie Menu/Set, 1, 9. Zufuhr 2) Drücken Sie ▲ oder ▼, um die Einstel- lung Nur Zufuhr 1, Nur Zufuhr 2 Wenn die optionale Papierzufuhr (Zufuhr 2) oder Auto zu wählen.

  • Seite 95: Speicher-Voll-Meldung

    Kapitel 1 Kopieren Speicher-voll-Meldung Wenn der Speicher beim Kopieren voll wird, zeigt das Display die möglichen Schritte an. Wenn die Speicher-voll-Meldung beim Einlesen der ersten Seite erscheint, können Sie Stopp drücken, um den Kopiervorgang abzubrechen. Wenn die Meldung beim Einlesen der 2. oder folgender Seiten erscheint, können Sie statt Stopp auch Start S/W oder Start Farbe drü- cken, um die bereits eingelesenen Seiten zu...

  • Seite 96: Teil Iv - Software- Und Netzwerk-Funktionen

    X 10.2.4 oder neuer) ® Macintosh im Software-Handbuch auf der CD-ROM ■ Brother PC-FAX-Anwendung : siehe Teil III, Kapitel 2, Brother PC-FAX Funktionen im Software-Handbuch ® Windows auf der CD-ROM ® : siehe Teil IV, Kapitel 3, Fax aus einer Macintosh -Anwendung senden im ®...

  • Seite 97: Teil V - Anhang

    Anhang A. Wichtige Informationen B. Menü und Funktionen C. Problemlösung und Wartung D. Sonderzubehör E. Fachbegriffe F. Technische Daten...

  • Seite 98: Wichtige Informationen

    Wichtige Informationen Wichtig - Für Ihre Sicherheit Laserdiode Wellenlänge: 780-800 nm Schließen Sie das Gerät nur an einer geerdeten Ausgabe: max. 5 mW Steckdose an. Laserklasse: Klasse 3B Die Tatsache, dass das Gerät richtig arbeitet, be- deutet nicht, dass der Netzanschluss richtig geer- det und vollkommen sicher ist.

  • Seite 99: Funkentstörung

    Wichtige Informationen Funkentstörung Sicherheitshinweise Dieses Produkt entspricht den Richtlinien Lesen Sie die folgenden Hinweise EN55022 (CISPR-Publikation 22)/Klasse B. Ver- aufmerksam durch. gewissern Sie sich, dass nur die folgenden Daten- kabel verwendet werden: Bewahren Sie diese Sicherheitshinweise 1. Für den parallelen Anschluss nur ein doppelt ab- zum Nachschlagen sorgfältig auf.
  • Seite 100 Sie die Seiten entnehmen. Unter den folgenden Umständen sollten Sie den Netzstecker ziehen und sich an Ihren Brother-Vertriebspartner wenden: • Wenn das Netzkabel durchgescheuert bzw. beschädigt oder der Netzstecker defekt ist. • Wenn Flüssigkeit in das Gerät gelangt ist.

  • Seite 101: Standortwahl

    Wichtige Informationen Standortwahl Stellen Sie das Gerät auf eine ebene und stabile Fläche, wie z.B. einen Schreibtisch. Der Standort sollte vibrations- und erschütterungsfrei sein. In der Nähe sollten sich eine Telefonsteckdose und eine jederzeit leicht zugängliche, geerdete Netzsteckdose befinden. Achten Sie darauf, dass die Raumtemperatur zwischen 10 °C und 32,5 °C und die Luftfeuchtigkeit zwischen 20 und 80 % (oh- ne Kondensation) liegt.

  • Seite 102: Hinweise Zur Sicheren Verwendung Des Gerätes

    Anhang A Hinweise zur sicheren Verwendung des Gerätes Bewahren Sie diese Hinweise zum Nachschlagen sorgfältig auf. Beachten Sie diese Hinweise be- sonders, bevor Sie Wartungs- und Reinigungsarbeiten am Gerät vornehmen. WARNUNG Im Innern des Gerätes befinden sich unter hoher Spannung stehende Elektroden.
  • Seite 103 Stromschlag zu vermeiden. ■ Wenn das Gerät heiß wird, Rauch oder ungewöhnliche Gerüche austreten, schalten Sie es sofort aus und ziehen Sie den Netzstecker. Wenden Sie sich dann an Ihren Brother-Ver- triebspartner. ■ Wenn Metallgegenstände, Wasser oder andere Flüssigkeiten in das Gerät gelangt sind, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker.
  • Seite 104 Anhang A WARNUNG ■ Das Gerät ist schwer. Es wiegt ca. 34,5 kg. Heben Sie das Ge- rät nie alleine an, um Verletzungen zu vermeiden. Passen Sie auf, dass Sie keine Finger einklemmen, wenn Sie das Gerät ab- setzen. ■ Wenn Sie das Gerät transportieren, fassen Sie es an den vier unteren Ecken an.

  • Seite 105: Warenzeichen

    Wichtige Informationen Warenzeichen Das Brother Logo ist ein eingetragenes Wa- renzeichen von Brother Industries, Ltd. Brother ist ein eingetragenes Warenzeichen von Brother Industries, Ltd. Multi-Function Link ist ein eingetragenes Wa- renzeichen der Brother International Corpo- ration. © 2004-2005 Brother Industries, Ltd. Alle Rechte vorbehalten.

  • Seite 106: Menü Und Funktionen

    Menü und Funktionen Benutzerfreundliche Datenerhalt Bedienung Die Menüeinstellungen bleiben auch bei län- geren Stromunterbrechungen erhalten, mit Die Funktionen des Gerätes werden entwe- Ausnahme der Funktionen, die nur für die ak- der durch Tastendruck oder in einem über- tuell eingelegte Vorlage gültig sind, wie Kon- sichtlichen und leicht zu bedienenden Dis- trast, Übersee-Modus etc.

  • Seite 107: Navigationstasten

    Menü und Funktionen Navigationstasten Drücken Sie Menu/Set, um das Funktions- menü aufzurufen. Es werden dann nachein- ander die Menüs angezeigt. Drücken Sie 1 für Geräteeinstellungen. ▲ ▼ dann SET 1.Geräteeinstell Drücken Sie 2 für Faxeinstellungen. ▲ ▼ dann SET 2.Fax Funktionsmenü...

  • Seite 108: Funktionstabellen

    Anhang B Funktionstabellen Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 1. Geräteeinstell 1. Umschaltzeit — Legt fest, wie lange das 5 Min. 2 Min. Gerät im Kopier- oder 1 Min. Scannerbetrieb bleibt, be- 30 Sek.
  • Seite 109 Menü und Funktionen Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 5. Zeitumstellung — Zum automatischen 1. Geräteeinstell Wechsel zwischen Som- (Fortsetzung) mer- und Winterzeit. Reduziert den Tonerver- 6. Sparmodi 1. Tonersparmodus Ein brauch. Verringert den Energiever- 2.
  • Seite 110 Anhang B Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen Anzahl Klingelzeichen, 2. Fax 1. Empfangseinst. 1. Klingelanzahl 04 nach der ein Anruf im Fax- (nur im Faxbe- oder Fax/Tel-Modus ange- trieb) nommen wird. Länge des Pseudoklin- 2.
  • Seite 111 Menü und Funktionen Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen Zum Senden einer beson- 2. Fax 2. Sendeeinstell. 1. Kontrast Auto ders hellen oder dunklen Hell (Fortsetzung) (nur im Faxbe- Vorlage (temporäre Ein- Dunkel trieb) stellung).
  • Seite 112 Anhang B Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen — Zielwahl speichern, die 2. Fax 3. Nrn. spei- 1. Zielwahl dann einfach durch Drü- chern (Fortsetzung) cken der Zielwahltaste (und Start S/W oder Start Farbe) angewählt werden kann.
  • Seite 113 Menü und Funktionen Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen — — Zum Anzeigen und Abbre- 2. Fax 6. Anst. chen noch anstehender Aufträge (Fortsetzung) Aufträge. Zum Beheben von Über- 0. Extras 1. Kompatibilität Schnell tragungsproblemen.
  • Seite 114 Anhang B Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen — Zur Auswahl des Emulati- 4. Drucker 1. Emulation Auto onsmodus. HP LaserJet BR-Script 3 — Druckt eine Liste der inter- 2. Druckoptionen 1. Interne nen Schriften.
  • Seite 115 Menü und Funktionen Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen Zur Auswahl der BOOT- 6. LAN 1. TCP/IP 1. Boot-Methode Auto Methode. Fest RARP BOOTP DHCP Zur Eingabe der IP- 2. IP-Adresse 000.000.000.000 Adresse.
  • Seite 116 Anhang B Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen 1. Mail-Adresse (60 Zeichen) Zur Eingabe der Mail- 6. LAN 2. Internet Adresse. (Fortsetzung) Zur Eingabe der SMTP- 2. SMTP-Server 000.000.000.000 Server-Adresse. 255.255.255.255 Zur Eingabe der POP3- 3.
  • Seite 117 Menü und Funktionen Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen — Betreff für das angehängte 6. LAN 4. Mail (Senden) 1. Betreff Internetfax. (Fortsetzung) Zur Begrenzung der er- 2. Max. Größe laubten Mailgröße auf 1 MB.
  • Seite 118 Anhang B Menü aufrufen Menü aufrufen Speichern Menü verlassen Hauptmenü Untermenü Funktionen Mögliche Beschreibung Seite Einstellungen — — Zeigt die Seriennummer 7. Geräte-Info 1. Serien-Nr. des Gerätes an. 2. Seitenzähler — Zur Anzeige der Seitenan- Insgesamt zahl, die vom Gerät bisher Kopie gedruckt wurde.

  • Seite 119: Texteingabe Im Funktionsmenü

    Menü und Funktionen Texteingabe im Buchstaben wiederholen Wenn Sie zweimal hintereinander denselben Funktionsmenü Buchstaben oder nacheinander zwei auf der- selben Taste liegende Buchstaben eingeben Beim Speichern der Absenderkennung und wollen (z.B. „LL“ oder „TU“), geben Sie den von Rufnummern müssen Buchstaben einge- ersten Buchstaben ein, drücken dann geben werden.

  • Seite 120: Problemlösung Und Wartung

    Fehlermeldungen erklärt und Hinweise zur Abhilfe gegeben. Sie können die meisten Probleme selbst beheben. Falls Sie weitere Hilfe benötigen, finden Sie auf der Brother-Homepage bzw. im Brother Solutions Center Antworten auf häufig gestellte Fra- gen (FAQ) sowie Tipps, um Störungen zu beheben.
  • Seite 121 (siehe den mitgelieferten Wartungs- Papierstau A2 aufkleber). Papierstau B Papierstau C Das PZ-Kit2 muss ersetzt werden. Wenden Sie sich an Ihren Brother-Vertriebspartner. PZ-Kit2 ersetz. Es befinden sich noch Druckdaten im Starten Sie den Ausdruck am Computer erneut. Restdaten Speicher des Gerätes.
  • Seite 122 Kaufen Sie eventuell eine neue Tonerkassette. leer. X = C, M, Y, K Das Gerät hat eine nicht kompatible Benutzen Sie nur original Brother Tonerkassetten. Tonerfehler Tonerkassette erkannt. Setzen Sie eine neue Tonerkassette ein (siehe Toner- Die entsprechende Farb-Tonerkas- Toner leer X kassette ersetzen auf Seite 135).

  • Seite 123: Gespeicherte Faxe Sichern

    Problemlösung und Wartung Gespeicherte Faxe sichern Prüfen, ob Faxe gespeichert sind Faxe zum PC senden Falls einmal ein Fehler auftreten sollte und Sie können gespeicherte Faxe wie folgt zu Ih- gespeicherte Faxe nicht ausgedruckt werden rem PC senden: können, können Sie die Dokumente zu einem Drücken Sie Stopp.

  • Seite 124: Dokumentenstau Beheben

    Anhang C Dokumentenstau beheben Dokumentenstau im Innern des Ein- zugs Entfernen Sie das gestaute Dokument wie Nehmen Sie alle nicht gestauten Seiten folgt: des Dokumentes aus dem Vorlagenein- Dokumentenstau oben im Einzug zug. Nehmen Sie alle nicht gestauten Seiten Öffnen Sie die Vorlagenglas-Abde- des Dokumentes aus dem Vorlagenein- ckung.

  • Seite 125: Papierstau Beheben

    Problemlösung und Wartung Papierstau beheben WARNUNG Wenn sich das Papier im Gerät gestaut hat, Die Fixiereinheit und die Teile um sie her- wird der Ausdruck gestoppt. Eine der folgen- um sind HEISS. Berühren Sie nicht die in den Displaymeldungen zeigt, wo der Papier- der Abbildung unten grau schattierten Be- stau aufgetreten ist: reiche.

  • Seite 126: Papierstau A1/Papierstau A2 (Stau In Der Papierzufuhr)

    Anhang C Papierstau A1/Papierstau A2 VORSICHT (Stau in der Papierzufuhr) ■ Berühren Sie den Toner auf dem ge- stauten Papier nicht, da er Hände und Papierstau A1 Kleidung verschmutzen kann. ■ Entfernen Sie das gestaute Papier vor- sichtig, um keinen Toner zu verschmie- Papierstau A2 ren.

  • Seite 127: Papierstau B (Stau Innen Im Gerät)

    Problemlösung und Wartung Papierstau B Falls sich das Papier unter der Regis- trierwalze (1) verfangen hat, fassen Sie (Stau innen im Gerät) es mit beiden Händen und ziehen Sie es langsam in Ihre Richtung heraus. Papierstau B Wenn sich das Papier innen im Gerät gestaut hat, gehen Sie wie folgt vor: WARNUNG Das gestaute Papier befindet sich in...

  • Seite 128: Papierstau C (Stau Am Papierausgang)

    Anhang C Papierstau C (Stau am Entfernen Sie das Papier, indem Sie es langsam herausziehen. Papierausgang) Papierstau C Verriegeln Sie wieder die Sperren der Fixiereinheit. Wenn sich das Papier hinten an der Stelle ge- staut hat, an der es aus unter der Abdeckung aus dem Gerät herauskommt, gehen Sie wie folgt vor: Öffnen Sie die hintere Abdeckung und...

  • Seite 129: Probleme Und Abhilfe

    Kopie an. Ist diese gut, liegt das Problem wahrscheinlich nicht beim Gerät. Versuchen Sie, mit Hilfe der folgenden Tabelle den Fehler zu beseitigen. Auf der Brother-Homepage bzw. im Brother Solutions Center finden Sie die neusten Informatio- nen und Tipps zu Ihrem Gerät.
  • Seite 130 Wenn z.B. ein Fax empfangen oder gesendet wird, während an derselben Telefon- leitung ein anderes Gerät aktiv ist, kann durch dessen Signale der Faxempfang un- ter- oder abgebrochen werden. Das Brother ECM-Fehlerkorrekturverfahren be- hebt dieses Problem in den meisten Fällen. Es tritt bei allen Telekommunikations- geräten auf, die Informationen über eine Leitung senden und empfangen, über die...
  • Seite 131 Rand im Anwendungsprogramm entsprechend ein. nicht ausgedruckt. Scanner-Probleme ® Beim Scannen wird ein Vergewissern Sie sich, dass der Brother TWAIN-Treiber gewählt ist. In PaperPort TWAIN-Fehler angezeigt. klicken Sie dazu im Datei-Menü auf Scannen und wählen Sie dann den Brother TWAIN-Treiber aus.
  • Seite 132 Zeichen im Ausdruck oder lungen, dann Drucker. Wählen Sie dann die Druckereigenschaften des Brother Zeichen werden falsch ausge- MFC-9420CN. Klicken Sie nun in der Registerkarte Details auf Spool-Einstellun- druckt. gen und wählen Sie RAW als Datenformat aus. Eine Fehlermeldung, dass nicht 1.
  • Seite 133 4. Vergewissern Sie sich, dass die neue Einstellung hinzugefügt wurde und dass sie aktiviert ist. Klicken Sie dann auf OK. ® Benutzer von Windows XP SP1: Aktuelle Hinweise finden Sie auf der Brother Website oder im Brother Solutions Center: www.brother.de oder http://solutions.brother.com...
  • Seite 134 Netzwerkverbindung verhindert. Genaueres dazu finden Sie in den Hin- weisen oben. ® <Unter Macintosh > Wählen Sie das Gerät erneut mit dem Brother DeviceSelector oder über die Schaltfläche Modell im Hauptbildschirm des ControlCenter2 aus. Den DeviceSe- lector finden Sie unter Macintosh HD/Library/Printers/Brother/Utilities.

  • Seite 135: Druckqualität Steigern

    Problemlösung und Wartung Druckqualität steigern Falls Druckqualitätsprobleme auftreten sollten, fertigen Sie zuerst einen Testdruck an (Menu/Set, 4, 2, 3). Wenn dasselbe Problem auch in diesem Ausdruck auftritt, vergleichen Sie den Ausdruck mit den folgenden Beispielen und versuchen Sie, das Problem mit den angegebenen Empfehlungen zu lösen.
  • Seite 136 Anhang C Beispiele für schlechte Empfehlung Druckqualität ■ Vertikale schwarze bzw. farbige Li- Ersetzen Sie die Tonerkassette, deren Farbe die Linien oder Streifen verursacht (siehe Tonerkassette ersetzen auf Seite 135). nien oder Streifen ■ Ersetzen Sie die OPC-Bandkassette (siehe OPC-Bandkassette ersetzen (OP-4CL) auf Seite 139).
  • Seite 137 Problemlösung und Wartung Beispiele für schlechte Empfehlung Druckqualität ■ Verstreuter Toner oder Tonerfle- Ersetzen Sie die Tonerkassette, deren Farbe das Problem verursacht (siehe Tonerkassette ersetzen auf Seite 135). cken ■ Ersetzen Sie die OPC-Bandkassette (siehe OPC-Bandkassette ersetzen (OP-4CL) auf Seite 139). ABCDEFGHIJKLMNOPQRSTUVWXYZ.
  • Seite 138 Anhang C Beispiele für schlechte Empfehlung Druckqualität ■ Fehlendes Druckbild an den Kan- Vergewissern Sie sich, dass die Tonerkassetten richtig installiert sind. ten. ■ Vergewissern Sie sich, dass die OPC-Bandkassette richtig installiert ist. ■ Ersetzen Sie die Tonerkassette, deren Farbe das Problem verursacht (siehe Tonerkassette ersetzen auf Seite 135).

  • Seite 139: Wählton

    Problemlösung und Wartung Wählton Kompatibilität Werkseitig ist Ihr Gerät so eingestellt, dass es Wenn aufgrund schlechter Leitungsqualität beim automatischen Senden eines Faxes öfter Probleme beim Senden oder Empfan- eine festgelegte Zeit wartet, bevor es die gen von Faxen auftreten, sollten Sie die Kom- Nummer wählt (Keine Erkennung).

  • Seite 140: Regelmäßige Wartung

    Anhang C Regelmäßige Wartung Gehäuse des Gerätes reinigen VORSICHT VORSICHT Falls Toner auf Ihre Hände oder Kleidung ■ gelangt, sollten Sie ihn sofort mit kaltem Verwenden Sie nur neutrale Reini- Wasser entfernen. gungsmittel. Durch Reinigen des Gerä- tes mit flüchtigen Reinigungsmitteln wie Verdünner oder Benzin wird das Es wird empfohlen, die folgenden Geräteteile Gehäuse beschädigt.

  • Seite 141: Vorlagenglas Und Adf-Scannerglas Reinigen

    Problemlösung und Wartung Wischen Sie das Gehäuse des Gerätes Vorlagenglas und mit einem weichen Lappen ab, um ADF-Scannerglas reinigen Staub zu entfernen. Schalten Sie das Gerät aus und öffnen Sie die Vorlagenglas-Abdeckung. Reinigen Sie das Vorlagenglas und die weiße Folie an der Unterseite der Vorlagenglas-Abdeckung mit einem fusselfreien, leicht mit Isopropylalkohol angefeuchteten weichen Tuch.

  • Seite 142: Reinigung Zur Vermeidung Von Papierstaus

    Anhang C Reinigung zur Vermeidung Schalten Sie das Gerät mit dem Netz- schalter aus. Ziehen Sie dann das Fax- von Papierstaus anschlusskabel vom Gerät ab und den Netzstecker aus der Steckdose. Öffnen Bitte beachten Sie die folgenden Hinweise, Sie die hintere Abdeckung des Gerätes. bevor Sie Reinigungsarbeiten im Innern des Gerätes durchführen: WARNUNG...
  • Seite 143 Problemlösung und Wartung Reinigen Sie die Ausgaberolle. Dadurch werden Papierstaus am Papierausgang WARNUNG sowie eine Verschmutzung der Ausdru- ■ Achten Sie darauf, dass Sie beim Rei- cke vermieden. nigen der Registrierrolle und der Pa- piereinzugsrolle den Papiersensor nicht beschädigen. ■ Drücken Sie nicht zu fest auf die Regis- trierrolle und die Papiereinzugsrolle.

  • Seite 144: Laserglas Reinigen

    Anhang C Laserglas reinigen Lösen Sie die Verriegelung, indem Sie die beiden grünen Sperren an der OPC-Bandkassette nach innen drü- Schalten Sie das Gerät mit dem Netz- cken. schalter aus. Ziehen Sie dann das Fax- anschlusskabel vom Gerät ab und den Netzstecker aus der Steckdose.
  • Seite 145 Problemlösung und Wartung Öffnen Sie die vordere Abdeckung. Reinigen Sie das Laserglas vorsichtig mit einem trockenen, weichen und fusselfreien Tuch. Nehmen Sie alle Tonerkassetten her- WARNUNG aus. Verwenden Sie zum Reinigen des Laser- glases keine flüchtigen Reingungsmittel Reinigen Sie die Lasereinheit vorsichtig wie Verdünner oder Benzin, weil dadurch mit einem trockenen sauberen, wei- die Druckqualität beinträchtigt werden...

  • Seite 146: Verbrauchsmaterialien Ersetzen

    Anhang C Verbrauchsmaterialien ersetzen Die folgenden Verbrauchsmaterialien müssen regelmäßig ersetzt werden. Wenn Verbrauchma- terialien ersetzt werden müssen, erscheint eine entsprechende Meldung im Display. Das Gerät stoppt den Ausdruck, wenn eine der folgenden Meldungen im Display angezeigt wird: LCD-Meldungen Zu ersetzendes Ungefähre Informationen Bestell-...
  • Seite 147 Sei- te 141. Transferbandreini- 120.000 Seiten Wenden Sie sich zum Aus- 120K-Kit ersetz tauschen dieser Transferrolle Teile an Ihren Papereinzugsrolle Brother-Ver- Trennpolster triebspartner. Transferband Papierzufuhr-Kit 2. Wenden Sie PZ-Kit2 ersetz. sich zum Aus- (Papiereinzugsrolle tauschen dieser Trennpolster) Teile an Ihren Brother-Ver- triebspartner.

  • Seite 148: Tonerkassetten

    Anhang C Hinweis ■ Entsorgen Sie die alten Verbrauchsmaterialien entsprechend den örtlichen Bestimmungen. Bei Fragen wenden Sie sich bitte an die für die Abfallbeseitigung zuständigen Behörden. Ver- packen Sie die Verbrauchsmaterialien sorgfältig, damit der Inhalt nicht verstreut wird. ■ Legen Sie die Verbrauchsmaterialien auf ein Stück Papier oder auf ein Tuch, damit die Arbeits- fläche nicht verschmutzt wird.

  • Seite 149: "Toner Leer"-Meldung

    Druckqualität entwickelt wurden. Die Verwendung von Verbrauchsmate- Toner leer rial, das nicht den Spezifikationen von Brother entspricht und/oder nicht von gleicher Qualität und Eignung wie das Tonerkassette ersetzen von Brother gelieferte oder freigegebe- ne ist, kann zu Schäden am Gerät und Mit einer Tonerkassette können 10.000 Sei-...
  • Seite 150 Anhang C Tonerkassette ersetzen Halten Sie die Tonerkassette waage- recht und schwenken Sie jede neue Öffnen Sie die vordere Abdeckung. Kassette drei- bis viermal seitlich hin und her, um den Toner gleichmäßig in der Kassette zu verteilen. Ziehen Sie das mit "REMOVE" beschriftete Band und die orange Schutzabdeckung von der neuen Tonerkassette ab.

  • Seite 151: Toner-Abfallbehälter

    Problemlösung und Wartung Schieben Sie die neue Tonerkassette in Toner-Abfallbehälter die Führung für die entsprechende Far- be ein. Drücken Sie die Tonerkassette Nachdem etwa 12.000 Bilder mit einer De- nicht fest in die Führung. Sie muss lo- ckung von 5 % gedruckt wurden, muss der cker in den Führungsschienen liegen Toner-Abfallbehälter ersetzt werden.

  • Seite 152: Toner-Abfallbehälter Ersetzen

    Anhang C Toner-Abfallbehälter ersetzen Ziehen Sie den Verschluss vom neuen Toner-Abfallbehälter ab und verschlie- ßen Sie damit den verbrauchten Abfall- VORSICHT behälter. Gehen Sie vorsichtig mit dem Toner-Ab- fallbehälter um. Wenn Toner auf Hände oder Kleidung gelangt, sollten Sie ihn so- fort abwischen oder mit kaltem Wasser abwaschen.

  • Seite 153: Opc-Bandkassette

    Problemlösung und Wartung OPC-Bandkassette OPC-Bandkassette ersetzen (OP-4CL) Schalten Sie das Gerät mit dem Netz- „OPC-Band ersetz.“-Meldung schalter aus. Wenn die Lebensdauer der OPC-Bandkas- Öffnen Sie den Gehäusedeckel. sette zu Ende geht, erscheint die folgende Meldung. Sie müssen dann die OPC-Band- Klappen Sie die innere Abdeckung kassette ersetzen.
  • Seite 154 Anhang C Nehmen Sie die OPC-Bandkassette aus Setzen Sie die neue OPC-Bandkassette dem Gerät heraus. so in die Führungsschienen ein, dass die flache Seite nach vorne (zu Ihnen) zeigt. Ziehen Sie die Spannstifte an beiden Seiten der neuen OPC-Bandkassette Verriegeln Sie die OPC-Bandkassette, indem Sie die Sperren an beiden Seiten der OPC-Bandkassette nach außen drücken.

  • Seite 155: Opc-Band-Zähler Für Die Restlebensdaueranzeige Zurücksetzen

    Problemlösung und Wartung OPC-Band-Zähler für die Restlebens- Fixiereinheit daueranzeige zurücksetzen Fixiereinheit ersetzen Nach dem Ersetzen der OPC-Bandkassette sollten Sie den Zähler zurücksetzen, damit Wenn die folgende Meldung erscheint, muss das Gerät die Lebensdauer der neuen Kas- die Fixiereinheit ersetzt werden: sette richtig anzeigen kann.
  • Seite 156 Anhang C Fixiereinheit ersetzen Fassen Sie die Fixiereinheit an beiden Griffen und nehmen Sie sie aus dem Schalten Sie das Gerät mit dem Netz- Gerät heraus. schalter aus. Um Verletzungen zu ver- meiden, warten Sie mit dem Ersetzen der Fixiereinheit, bis sich das Gerät aus- reichend abgekühlt hat.

  • Seite 157: Fixiereinheit-Zähler Für Die Restlebensdaueranzeige Zurücksetzen

    Problemlösung und Wartung Sichern Sie die Fixiereinheit mit den Fixiereinheit-Zähler für die Restle- Sperren an beiden Seiten. bensdaueranzeige zurücksetzen Nach dem Ersetzen der Fixiereinheit sollten Sie den Zähler zurücksetzen, damit das Ge- rät die Lebensdauer der neuen Einheit richtig anzeigen kann. Drücken Sie Menu/Set, 7, 4.

  • Seite 158: Transferbandreiniger Ersetzen

    Anhang C Transferbandreiniger Entfernen Sie die Abdeckung des Transferbandreinigers. ersetzen VORSICHT Beide Enden des Transferbandreinigers bestehen aus Metalllagern, die das Vor- spannungselement mit dem Netzteil ver- binden. Bei der Installation des Transfer- bandreinigers muss dieser Anschluss kor- rekt hergestellt werden. Schauen Sie vor dem Austausch am alten Transferbandrei- niger nach, wie hier der Anschluss herge- stellt wurde.

  • Seite 159: Transferrolle Ersetzen

    Problemlösung und Wartung Setzen Sie die Messinglager vorsichtig Transferrolle ersetzen in die Führungen und drücken Sie den Transferbandreiniger am Griff nach un- Schalten Sie das Gerät mit dem Netz- ten, bis die Lager einrasten. Vergewis- schalter aus. sern Sie sich, dass sich der Transfer- bandreiniger nach dem Einsetzen im Öffnen Sie die hintere Abdeckung des Gehäuse etwas nach oben bewegen...
  • Seite 160 Anhang C Entfernen Sie die Transferrolle, indem Sie die rechte Seite vorsichtig anheben und die Transferrolle nach rechts schie- ben. Drücken Sie die Sperre nach unten, um die Transferrolle zu sichern. Schließen Sie die hintere Abdeckung. Schalten Sie das Gerät wieder ein. Fassen Sie die neue Transferrolle an den Sperren und neigen Sie sie so, dass die Abstandhalter an den Sperren der...

  • Seite 161: Geräteinformationen

    Problemlösung und Wartung Geräteinformationen Restlebensdauer anzeigen lassen Seriennummer anzeigen Sie können sich die Restlebensdauer der OPC-Bandkassette, der Fixiereinheit, des Sie können sich die Seriennummer Ihres Ge- 120K-Kit und des PZ-Kit2 anzeigen lassen: rätes wie folgt im Display anzeigen lassen: Drücken Sie Menu/Set, 7, 3. Drücken Sie Menu/Set, 7, 1.

  • Seite 162: Verpacken Und Versenden Des Gerätes

    Anhang C Verpacken und Drücken Sie die beiden grünen Sperren der OPC-Bandkassette nach innen. Versenden des Gerätes Zum Transport oder Versenden des Gerätes verwenden Sie die Verpackungsmaterialien, die mit dem Gerät geliefert wurden. Wenn das Gerät nicht richtig verpackt wird, erlischt der Garantieanspruch.
  • Seite 163 Problemlösung und Wartung Öffnen Sie die vordere Abdeckung des Verschließen Sie dann den Toner-Ab- Gerätes. Nehmen Sie alle Tonerkasset- fallbehälter. Ziehen Sie dazu das Band ten und den Toner-Abfallbehälter aus vom mitgelieferten länglichen Schutz- dem Gerät heraus. polster ab und verschließen Sie die Öff- nung wie in der Abbildung gezeigt.
  • Seite 164 Anhang C Legen Sie die Tonerkassetten und die Legen Sie die beiden Styroporpolster OPC-Bandkassette in die Zubehör- auf das Gerät und legen Sie dann die schachtel und verschließen Sie sie. Zubehörschachtel darauf. Zwei Personen sollten das Gerät nun in den Plastikbeutel packen und dann wie unten gezeigt mit dem Originalkarton verpacken.

  • Seite 165: Sonderzubehör

    B5 (JIS und ISO), Letter oder Executive(176 alle Transportschutzteile. x 250 bis 215,9 x 297 mm) verwendet wer- den. Sie erhalten diese Papierzufuhr bei Ih- rem Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben. Untere Papierzufuhr installieren WARNUNG ■...
  • Seite 166 Anhang D Entfernen Sie die Transportschutzteile Schließen Sie die Lücke an der rechten und schieben Sie dann die Kassette Seite mit der rechten Verkleidung, in- wieder in die Papierzufuhr ein. dem Sie zuerst den Haken der Verklei- dung an der Rückseite einsetzen. Set- zen Sie dann zuerst den Haken der lin- ken Verkleidung an der Rückseite ein.

  • Seite 167: Papier In Die Untere Papierzufuhr Einlegen

    Sie das Gerät gekauft haben. können mehr Faxe gespeichert sowie die ■ Die aktuellsten Informationen erhalten Sie Leistungsfähigkeit im Drucker- und Kopierbe- auf der Brother Website oder im Brother trieb gesteigert werden. Solution Center unter Standardmäßig ist das Gerät mit einem Spei- http://solutions.brother.com oder cher von 64 MB und mit 1 Steckplatz für opti-...

  • Seite 168: Speichererweiterung Installieren

    Anhang D Speichererweiterung Lösen Sie die beiden Schrauben mit de- nen die seitliche Abdeckung befestigt installieren ist, und schieben Sie dann die Abde- ckung nach hinten, um sie abzuneh- Schalten Sie das Gerät mit dem Netz- men. schalter aus. Ziehen Sie zuerst das Faxanschlusska- bel ab und dann den Netzstecker aus der Steckdose.
  • Seite 169 Sonderzubehör Halten Sie das SO-DIM-Modul mit den Befestigen Sie wieder die seitliche Ab- Fingern an den seitlichen (kurzen) Kan- deckung, indem Sie sie in die Führun- ten. Richten Sie die Kerbe am gen schieben und dann mit der Schrau- SO-DIM-Modul mit dem Vorsprung am be sichern.

  • Seite 170: Fachbegriffe

    Fachbegriffe Absenderkennung Codierung Eine Zeile mit Rufnummer bzw. Name des Ein Verfahren zur Codierung der in einem Senders, Datum und Sendezeit sowie Dokument enthaltenen Informationen. Seitennummer, die automatisch am An- Alle Faxgeräte müssen den Mindeststan- fang jeder gesendeten Seite ausgedruckt dard (MH = Modified Huffman) erfüllen.
  • Seite 171 Fachbegriffe Einstellsperre: Fax-Weiterleitung Verhindert, dass Funktionseinstellungen Speichert empfangene Faxe und leitet sie des Gerätes verändert werden. automatisch an eine zuvor programmierte Faxnummer weiter. Externer Anrufbeantworter Fein-Auflösung Ein an derselben TAE-Telefondose wie das Gerät angeschlossener Anrufbeant- Auflösungseinstellung mit 203 x 196 dpi worter.
  • Seite 172 Anhang E Journal Manuelles Senden Ein Bericht über die empfangenen und ge- Beim manuellen Senden wird der Hörer sendeten Faxe. Der Journalausdruck eines externen Telefons abgehoben und kann automatisch nach bestimmten Zei- dann die Rufnummer gewählt. Nach Her- tintervallen oder jeweils manuell ausge- stellen der Verbindung kann die Vorlage druckt werden.
  • Seite 173 Fachbegriffe Sendebericht Tonerspar-Modus: Ein Bericht, der nach jedem Sendevor- Reduziert den Tonerverbrauch. Die To- gang automatisch oder manuell ausge- nerreichweite erhöht sich. Der Ausdruck druckt werden kann, mit Faxnummer/- erscheint dadurch insgesamt heller. name des Empfängers, Sendezeit und Tonwahl Sendedatum, Sendedauer und dem Er- Ein in modernen Telefonnetzen verwen- gebnis der Übertragung.

  • Seite 174: Technische Daten

    Technische Daten Produktbeschreibung Allgemein Dokumentengröße Vorlagenglas: Breite: Max. 215,9 mm Höhe: Max. 297 mm Vorlageneinzug: Breite: 147,3 mm bis 215,9 mm Höhe: 147,3 mm bis 356 mm Speicher 64 MB (erweiterbar auf 576 MB) Vorlageneinzug (ADF) Bis zu 35 Seiten Papierzufuhr 250 Blatt (80 g/m Druckwerk...

  • Seite 175: Druckmedien

    Technische Daten Gewicht Mit OPC-Bandkassette und Tonerkassetten: 34,5 kg Geräuschpegel Lpa < 70 dB (A) DIN 45635-19-01-KL2 Betrieb: = 6,7 bel oder weniger Bereitschaft: L = 5,4 bel oder weniger Temperatur Betrieb: 10 - 32,5°C Lagerung: 0 - 40°C Luftfeuchtigkeit Betrieb: 20 bis 80% (ohne Kondensation) Lagerung:...

  • Seite 176: Fax

    Anhang F Kompatibilität ITU-T Gruppe 3 Codierung MH/MR/MMR/JPEG Übertragungs- 33.600 bps geschwindigkeit Abtastbreite Max. 208 mm Aufzeichnungsbreite Max. 208 mm Graustufen Faxabruf Standard, geschützt, zeitversetzt und Gruppenfaxabruf Kontrast Automatische Kontrastkontrolle bzw. hell und dunkel (manuelle Ein- stellung) Auflösung • Horizontal 8 Punkte/mm •...

  • Seite 177: Kopierer

    Vorlageneinzug: Bis zu 1200 x 600 dpi (optisch) Abtastbreite Max. 215,9 mm Graustufen ® Mit Windows XP höchstens 1200 x 1200 dpi; eine Auflösung bis zu 9600 x 9600 dpi kann mit dem Brother Dienstpro- gramm (Scanner Utility) gewählt werden.

  • Seite 178: Drucker

    ® Druckertreiber Für Windows 98/98SE/Me/2000 Professional/XP ® und Windows NT Workstation 4.0 ® ® Brother Farb-Treiber für Mac OS 9.1-9.2/Mac OS X 10.2.4 oder neu- Auflösung 600 x 600 dpi (Max. 2400 dpi Klasse) Druckqualität Normal Tonersparmodus Druckgeschwindigkeit Bis zu 31 Seiten/Minute (A4-Format) (schwarzweiß)

  • Seite 179: Systemvoraussetzungen

    9.1-9.2 nicht zur Verfügung. Mit der PC-FAX-Anwendung können nur schwarzweiße Faxe versendet werden. Die jeweils aktuellsten Treiber finden Sie auf der Brothert Website oder im Brother Solution Center unter www.brother.de oder http://solutions.brother.com. HINWEIS: Alle hier erwähnten eingetragenen Warenzeichen sind Eigentum der entsprechenden Firmen.

  • Seite 180: Verbrauchsmaterialien

    Anhang F Verbrauchsmaterialien Lebensdauer der Starter-Tonerkassette Tonerkassetten Schwarz: 5.000 Seiten 1, 2 Gelb, Cyan und Magenta: 3.000 Seiten Standard-Tonerkassetten (TN-04BK, TN-04Y, TN-04C, TN-04M) Schwarz: 10.000 Seiten 1, 2 Gelb, Cyan und Magenta: 6.600 Seiten Lebensdauer des Toner-Abfall- Bis zu 12.000 Bilder behälters (WT-4CL) Lebensdauer der OPC-Band- Ca.

  • Seite 181: Netzwerk (Lan)

    ® Für Mac OS 10.2.4 oder neuer ist BRAdmin Light für Macintosh erhältlich. Weitere Informa- tionen finden Sie auf der Brothert Website oder im Brother Solution Center unter www.brot- her.de oder http://solutions.brother.com. ® Scannen im Netzwerk wird unter Windows NT WS 4.0 nicht unterstützt.

  • Seite 182: Stichwortverzeichnis

    Stichwortverzeichnis Zahlen Ausdrucken Bestellformular ........59 120K-Kit ersetz ....... 106 Geräteeinstellungen ......59 Hilfe ............59 Journal (automatisch) ......58 Journal (manuell) ........59 Abbrechen Netzwerk-Konfiguration ......59 Fax-Aufträge ......... 40 Rufnummern ..........59 Gruppenfaxabruf ........62 Sendebericht (automatisch) ....58 Kopieren ..........73 Sendebericht (manuell) ......59 Rundsendevorgang .......
  • Seite 183 Stichwortverzeichnis Empfangseinstellungen ......43 Empfangsmodus ........43 Datenerhalt ..........92 Empfohlene Papiersorten ......11 Datum ............20 Energiesparmodus ........23 Deckblatt ..........41 Ersatzteile ..........166 aktuelle Sendung ........41 Ersetzen alle Sendeaufträge ........ 42 Fixiereinheit ......... 141 drucken ..........42 OPC-Bandkassette ......
  • Seite 184 Stichwortverzeichnis Faxspeicherung zu anderem Faxgerät senden .....109 drucken ..........45 zum PC senden ........109 einschalten ..........52 Graustufen Fax zu anderem Faxgerät senden ..109 Fax ............162 Fax zum PC senden ......109 Scanner ..........163 Speicher prüfen ........109 Grundeinstellungen zum Kopieren ...
  • Seite 185 Stichwortverzeichnis Kopierbetrieb ..........72 Kopiereinstellungen ......... 75 ® Macintosh Kopieren ........... 72 siehe Software-Handbuch (CD-ROM) 2 auf 1 / 4 auf 1 ........78 Manuell senden ........34 Auflösung ..........76 Manueller Empfang ......66 bedruckbarer Bereich ......72 Mehrfachkopien ........73 einmal ...........
  • Seite 186 Stichwortverzeichnis Papiersorte einstellen ....... 24 Papiereinzug und Papierführung ..128 Papiersorten ..........11 Vorlagenglas ........127 Papierstau ..........107 Remote Setup ...........47 beheben ..........111 Restdaten ..........107 vermeiden ........... 128 Restlebensdauer anzeigen ..... 147 Papierzufuhr ........11 Rufnummern Fax ............44 ändern ...........49 Kopieren ..........
  • Seite 187 Stichwortverzeichnis vom Vorlagenglas ......... 32 Telefon-Index zeitversetzt ..........39 ausdrucken ..........59 Zielwahl ..........46 verwenden ..........46 Sendevorbereitung (Dual Access) ... 34 Telefonleitung ......... 115 Seriennummer anzeigen ......147 Telefon-Taste ..........7 Service-Information ......... 2 Temporäre Einstellungen (Kopieren) ..73 Sicherheitshinweise ......
  • Seite 188 Stichwortverzeichnis Wählen ............. 46 Zeitumstellung ..........20 Wählton-Erkennung ....... 125 Zeitversetzter aktiver Faxabruf ....61 Wahlverfahren (Ton/Puls) ......22 Zeitversetztes Senden ......39 Wahl-W ..........7 Zeitwahl ..........39 Wahlwiederholung ........47 Zielwahl Wartung ..........126 ändern ...........49 Weitergabe von Faxen ......51 Rufnummern ausdrucken ......59 Weiterleitung von Faxen ......

  • Seite 189: Fernabfragekarte

    Fernabfragekarte Die Fernabfragekarte informiert Sie unterwegs über die Befehle zur Fernabfrage des Gerätes. Schneiden Sie die Karte aus und falten Sie sie an den markierten Stellen. So lässt sie sich einfach in Brieftasche oder Geldbeutel aufbewahren, damit Sie unterwegs jederzeit empfangene Faxe zu einem Faxgerät an Ihrem Aufenthaltsort weiterleiten können.
  • Seite 190 Falten Falten...
  • Seite 191 Dieses Gerät entspricht den Bestimmungen des Landes, für das es zugelas- sen wurde. Die Brother-Vertretungen und Brother-Händler der einzelnen Län- der können die technische Unterstützung nur für die Geräte übernehmen, die in ihrem jeweiligen Land gekauft und zugelassen wurden. GER/AUS...

Inhaltsverzeichnis
