Setup
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Bedienungsposition.
Einzelteile
Hinweis: Kontrollieren Sie anhand der nachstehenden Tabelle, ob Sie den vollen Lieferumfang erhalten haben.
Beschreibung
Radbaugruppe
Radbaugruppe
Scheibe
Staubdeckel
Lenkrad
Stoßstange
Anbauvorrichtung
Sitz
Lastmulde
Rechte Schwenkhalterung
Linke Schwenkhalterung
Bundschraube, 3/8 x 1 Zoll
Schraube 5/16 x 3/4 Zoll
Schlüssel
Bedienungsanleitung
Motor-Bedienungsanleitung
Bedienervideo
Ersatzteilkatalog
Registrationskarte
Kontrollformular – vor der Auslieferung
Montage der Hinterräder
Hinweis: Diese Schritte treffen nur auf Modellnr. 07277TC
zu.
1. Entfernen Sie die Befestigungsteile der Räder.
2. Entfernen Sie die Halterung, mit der die Radbolzen für
Versandzwecke abgesichert werden.
3. Montieren Sie die Räder mit den vorher entfernten
Befestigungsteilen (Bild 2) und ziehen sie mit 61 bis
88 Nm fest.
Menge
Verwendung
2
Montage der Hinterräder (Modellnr. 07277TC)
2
2
Montage der Vorderräder (Modellnr. 07277TC)
2
1
Montage des Lenkrads (Modellnr. 07277TC)
1
Montage der Stoßstange (Modellnr. 07277TC)
1
Montage der Anbauvorrichtung (Modellnr. 07277TC)
2
Montage der Sitze (Modellnr. 07277TC)
1
1
1
Montage der Lastmulde (Modellnr. 07277TC)
4
1
2
Verwendung im Zündschloss
1
Lesen Sie diese Anleitung vor der Inbetriebnahme der
Maschine.
1
Sehen Sie sich dieses Video vor der Inbetriebnahme der
1
Maschine an.
1
Benutzen Sie diesen beim Bestellen von Ersatzteilen.
Bitte füllen Sie die Karte aus und senden sie an Toro
1
zurück.
1
Bitte ausfüllen und im Kundenservicehefter ablegen.
3
1. Radbaugruppe
2. Radmutter
14
1
2

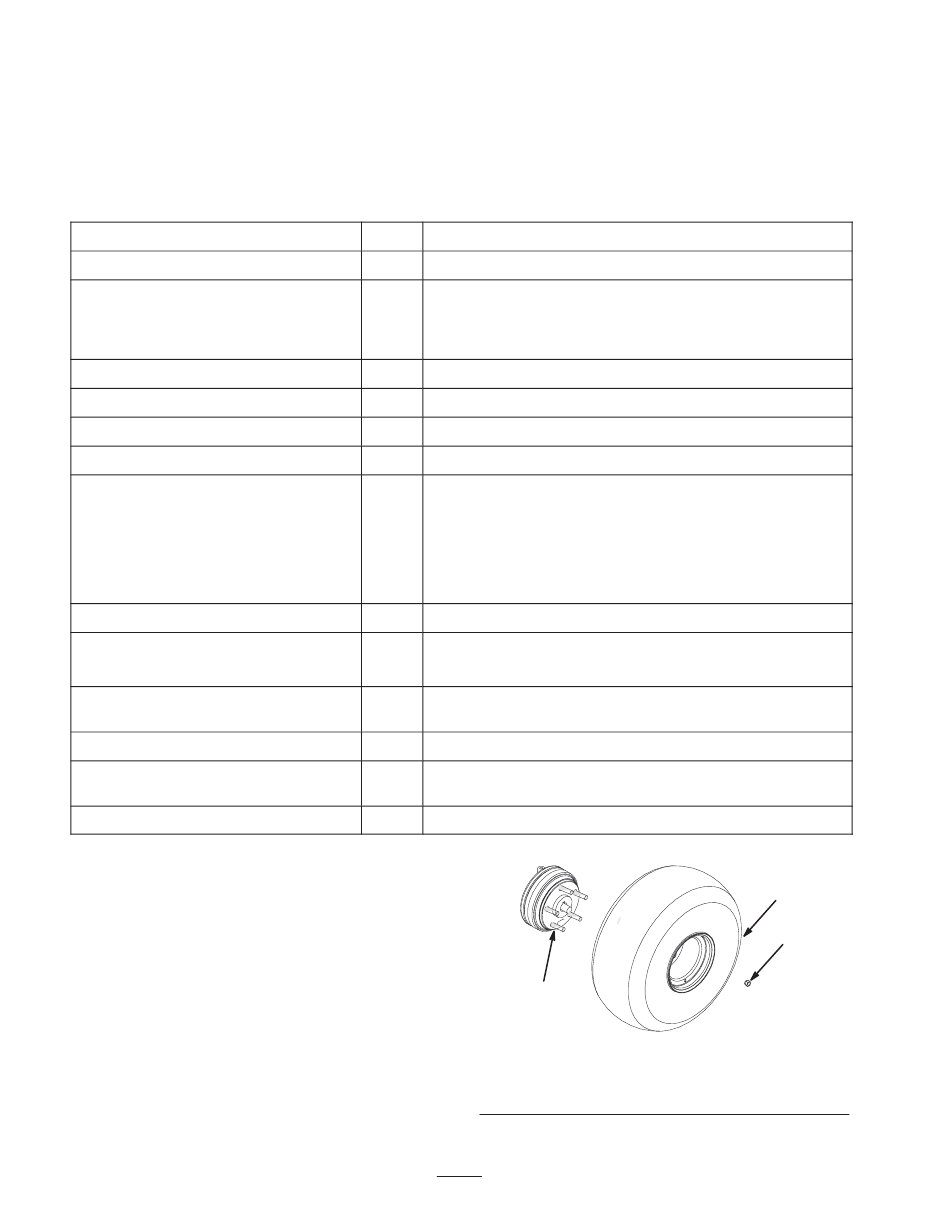

Bild 2
3. Radbolzen
