5. Ziehen Sie bei korrekter Einstellung die Klemmmuttern
der Zugstange fest.
6. Stellen Sie sicher, dass sich die Lenkung in beide
Richtungen voll ausschlagen lässt.
Warten des Treibriemens
Kontrolle des Treibriemens
Kontrollieren Sie den Zustand und die Spannung des Treib-
riemens nach dem ersten Einsatztag und dann alle 200 Be-
triebsstunden.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
schalten auf Neutral, aktivieren die Feststellbremse,
stellen den Motor ab und ziehen den Zündschlüssel.
2. Heben Sie die Mulde an und sichern sie mit dem
Ständer ab.
3. Drehen und kontrollieren Sie den Riemen auf über-
durchschnittliche Abnutzung oder Schäden. Tauschen
Sie den Riemen bei Bedarf aus.
1
2

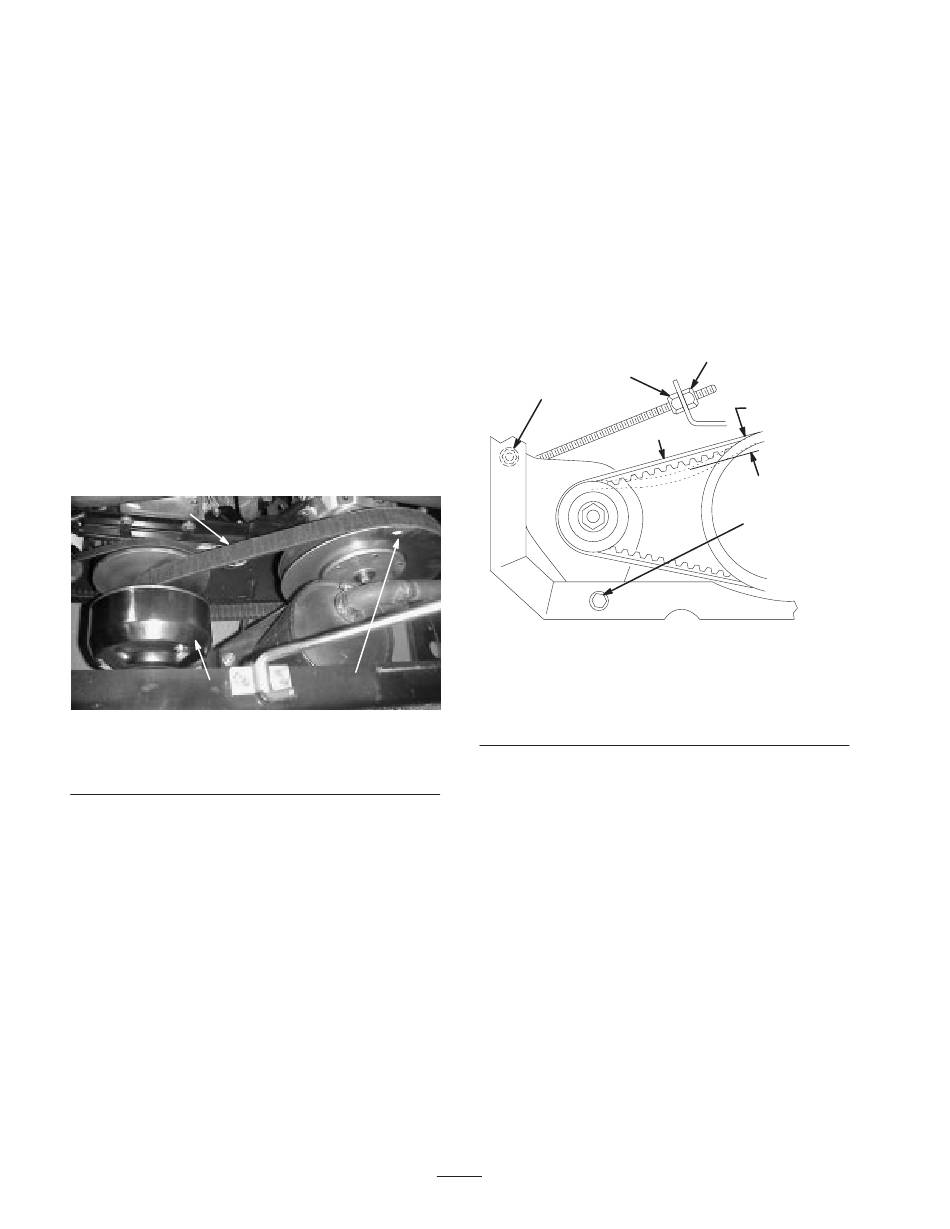

Bild 38
1. Treibriemen
2. Hauptkupplung
Austauschen des Treibriemens
1. Drehen Sie den Riemen und verlegen ihn über die
sekundäre Kupplung (Bild 38).
2. Entfernen Sie den Riemen von der Hauptkupplung
(Bild 38).
3. Führen Sie zum Einbauen des Riemens diese Schritte in
umgekehrter Reihenfolge durch.
3
3. Sekundäre Kupplung
34
Einstellen des Treibriemens am
Anlasser bzw. der
Lichtmaschine
Kontrollieren Sie den Zustand und die Spannung des Treib-
riemens am Anlasser bzw. der Lichtmaschine nach dem
ersten Einsatztag und dann alle 200 Betriebsstunden.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
aktivieren Sie die Feststellbremse, stellen Sie den Motor
ab und ziehen Sie den Zündschlüssel ab.
2. Lockern Sie die Mutter und die Gelenkschraube am
Anlasser bzw. der Lichtmaschine (Bild 39).
3
1
44,5 N
Bild 39
1. Anlasser-/Lichtmaschinen-
mutter
2. Gelenkschraube am
Anlasser bzw. an der
Lichtmaschine
3. Stellen Sie die Klemmmuttern am Anlassergestänge
(Bild 39) so ein, dass sich der Riemen beim Ansetzen
einer Kraft von 44,5 N 6 mm durchbiegen lässt.
4. Ziehen Sie die Mutter und die Gelenkschraube am
Anlasser bzw. der Lichtmaschine fest (Bild 39).
3
6 mm
2
m–4956
3. Klemmmutter
