Montage der Anbauvorrichtung
Hinweis: Diese Schritte treffen nur auf Modellnr. 07277TC
zu.
1. Entfernen Sie die vier Schrauben und Muttern von der
hinteren Innenseite des Chassis.
2. Fluchten Sie die Anbauvorrichtung mit den Be-
festigungslöchern im Chassis aus. Befestigen Sie die
Anbauvorrichtung mit den Schrauben und Muttern (Bild 7).

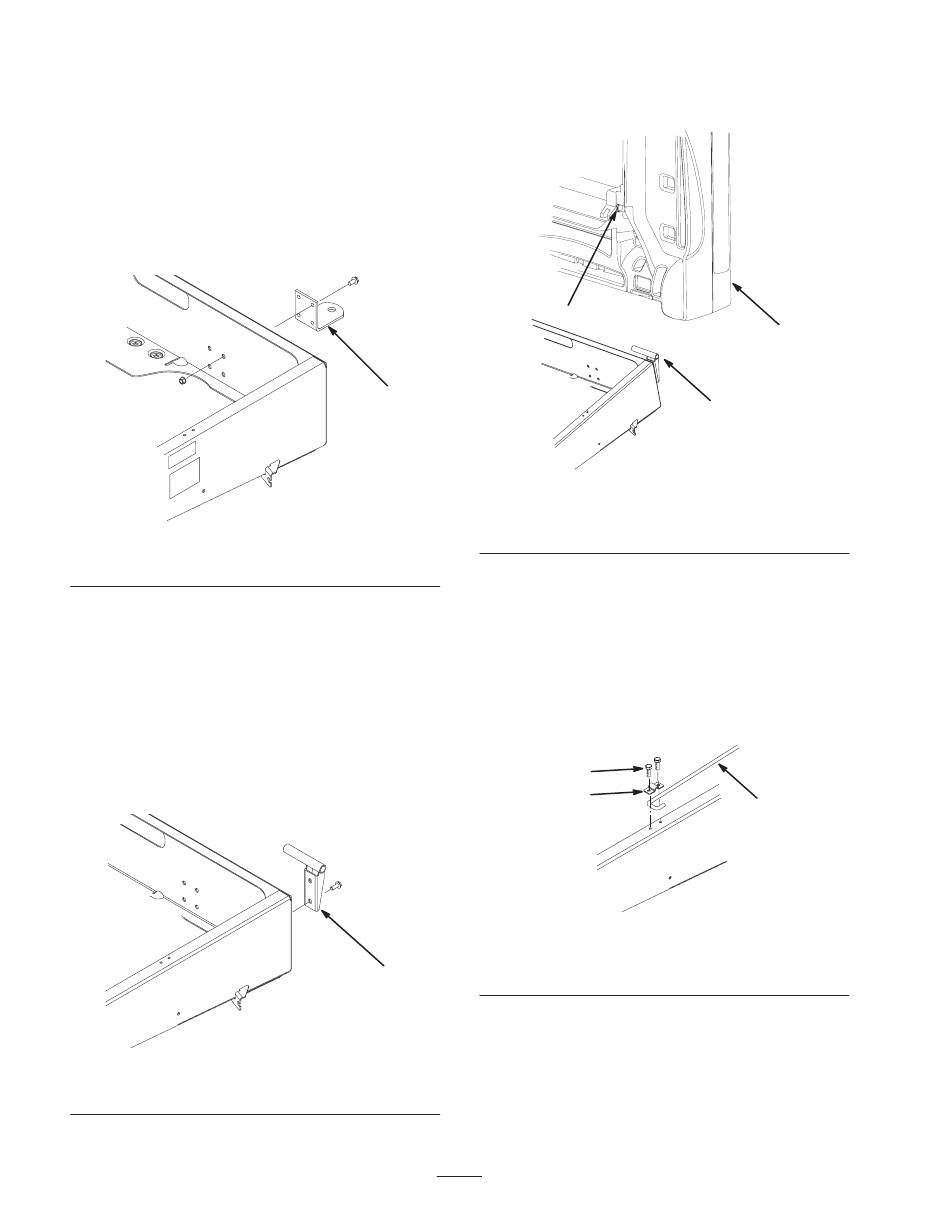

Bild 7
1. Anbauvorrichtung
Montage der Mulde
Hinweis: Diese Schritte treffen nur auf Modellnr. 07277TC
zu.
1. Legen Sie die Mulde auf das Chassis. Die Mulde muss
flach und zentrisch aufliegen.
2. Montieren Sie die linke Schwenkhalterung mit zwei
Bundschrauben (3/8 x 1 Zoll) an der linken hinteren Ecke
des Chassis. Positionieren Sie die Halterung wie in Bild 8.
Bild 8
1. Schwenkhalterung
3. Schieben Sie das Befestigungsloch der Mulde über die
Schwenkhalterung (Bild 9).
3
1
1. Lastmulde
2. Schwenkhalterung
4. Stecken Sie die rechte Schwenkhalterung in das
Befestigungsloch in der Mulde und installieren sie dann
am Chassis.
5. Bitten Sie zum Anheben der Mulde eine zweite Person
um Hilfe.
6. Lösen Sie die Schraube, mit der der Ständerclip am
Chassis befestigt ist, bis Sie das J-förmige Hakenende
des Ständers unter den Clip schieben können (Bild 10).
1. Ständer
2. Ständerclip
1
7. Ziehen Sie die Schraube an und befestigen Sie die
andere Seite des Clips mit einer neuen Schraube (5/16 x
3/4 Zoll) (Bild 10).
8. Senken Sie die Mulde ab.
16
2
Bild 9
3. Befestigungsloch – Mulde
3
2
Bild 10
3. Schraube 5/16 x 3/4 Zoll
1
1
m–5813
