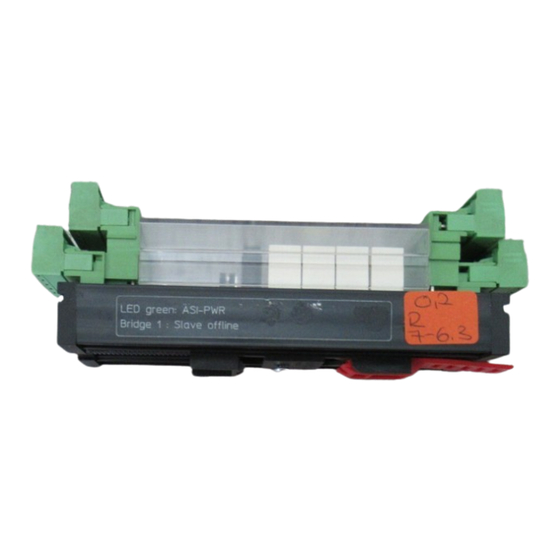

IFM Electronic AS INTERFACE AC2807 Montageanleitung
Verwandte Anleitungen für IFM Electronic AS INTERFACE AC2807
Inhaltszusammenfassung für IFM Electronic AS INTERFACE AC2807
- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul IND.CONT.EQ. 92CA AS-i module Module AS-i AC2807...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren, 10 ... 30V DC) und vier Aktuatoren (240V AC / 24V DC) mit dem AS-i Master. • maximale Anzahl von Modulen pro Master: 31 •... - Seite 3 Klemmenbelegung A+ I+ I+ I– I+ I+ A+ A– I1 I2 I– I3 I4 A– LEDs 1 gelb Adressierstecker * LED 2 grün LEDs 3 gelb L1 L1 L1 O1 O2 N N N N N N gezogen gesteckt AS-i + AS-i - externe Sensorversorgung +24V externe Sensorversorgung 0V...
-
Seite 4: Adressieren
Adressieren Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0. A Adressieren mit dem Adressiergerät Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Zie- hen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse. B Automatisches Adressieren mit ifm AS-i Controller Alle vorhandenen Slaves müssen projektiert sein.
