- Seite 1 Cordless Grass Shear INSTRUCTION MANUAL Taille-Herbes sans Fil MANUEL D’INSTRUCTIONS Akku-Grasschere BETRIEBSANLEITUNG Cesoie tagliaerba a batteria ISTRUZIONI PER L’USO Accugrasschaar GEBRUIKSAANWIJZING Tijeras Inalámbricas para MANUAL DE Hierba INSTRUCCIONES Tesoura para Grama a Bateria MANUAL DE INSTRUÇÕES Akku græsklipper BRUGSANVISNING Φορητό κουρευτικό γκαζόν ΕΓΧΕΙΡΙΔΙΟ...
- Seite 2 Fig.1 Fig.5 Fig.2 Fig.6 Fig.3 Fig.4 Fig.7...
- Seite 3 Fig.8 Fig.12 Fig.9 Fig.13 Fig.10 Fig.14 Fig.11 Fig.15...
- Seite 4 Fig.16 Fig.20 Fig.21 Fig.17 Fig.22 Fig.18 Fig.23 Fig.19...
- Seite 5 Fig.27 Fig.24 Fig.28 Fig.25 Fig.29 Fig.26 Fig.30...
- Seite 6 Fig.31 Fig.35 Fig.32 Fig.36 Fig.33 Fig.37 Fig.34 Fig.38...
- Seite 7 Fig.39 Fig.43 Fig.40 Fig.44 Fig.41 Fig.45 Fig.42 Fig.46...
- Seite 8 Fig.47 Fig.51 Fig.48 Fig.52 Fig.49 Fig.53 Fig.50 Fig.54...
- Seite 9 Fig.55...
-
Seite 10: Intended Use

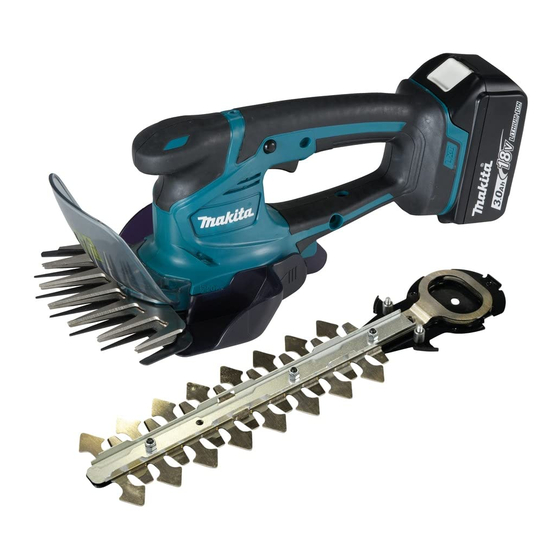

ENGLISH (Original instructions) SPECIFICATIONS Model: DUM604 Cutting width 160 mm Strokes per minute 2,500 min Dimensions 353 mm x 177 mm x 131 mm (L x W x H) Rated voltage D.C. 18 V Battery cartridge BL1815 / BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B Net weight 1.4 - 1.8 kg... -
Seite 11: Ec Declaration Of Conformity
Operate the equipment only if you are in good NOTE: The declared vibration emission value has physical condition. Perform all work calmly been measured in accordance with the standard test and carefully. Use common sense and keep in method and may be used for comparing one tool with mind that the operator or user is responsible another. for accidents or hazards occurring to other NOTE: The declared vibration emission value people or their property. - Seite 12 Never work on unstable surfaces. Cordless Hedge Trimmer Safety Remove sand, stones, nails etc. found within Warnings the working range. Foreign particles may dam- age the cutting tool and can cause dangerous Keep all parts of the body away from the cut- kick-backs.
- Seite 13 SAVE THESE INSTRUCTIONS. 19. Store the hedge trimmer with the cover on, in a dry room. Keep it out of reach of children. CAUTION: Never store the trimmer outdoors. Only use genuine Makita batteries. SAVE THESE INSTRUCTIONS. Use of non-genuine Makita batteries, or batteries that have been altered, may result in the battery bursting causing fires, personal injury and damage. It will...
-
Seite 14: Functional Description
WARNING: For your safety, this tool is equipped with the lock-off button which prevents the tool from unintended starting. Never use the tool if it starts when you pull the switch trigger without pressing the lock-off button. Ask your local Makita Service Center for repairs. 14 ENGLISH... - Seite 15 ASSEMBLY WARNING: Never disable the lock function or tape down the lock-off button. CAUTION: NOTICE: Always be sure that the tool is Do not pull the switch trigger forcibly switched off and the battery cartridge is removed without pressing the lock-off button. The switch before carrying out any work on the tool.
- Seite 16 Installing or removing the shear NOTICE: If the shear blades do not operate prop- erly, the blades are not engaging the crank prop- blades for grass shear erly. Remove the blades and install them again. Removing the shear blades Installing or removing shear blades for hedge trimmer Remove the grass receiver and place the tool upside down.
- Seite 17 ► Fig.33: 1. Claw CAUTION: Avoid operating the tool in very Tighten the two screws firmly with a screwdriver. hot weather as much as practicable. When operat- ► Fig.34: 1. Screws ing the tool, be careful of your physical condition. Place the undercover so that on the under- Shearing (for grass shear) cover is aligned with on the lock lever.
-
Seite 18: Cleaning The Tool
OPTIONAL To cut a hedge side evenly, cut from the bottom to top. ► Fig.48 ACCESSORIES When trimming to make a round shape (trimming box- wood or rhododendron, etc.), trim from the root to the top for a beautiful finish. CAUTION: These accessories or attachments ► Fig.49 are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment MAINTENANCE for its stated purpose. If you need any assistance for more details regard- CAUTION: Always be sure that the tool is ing these accessories, ask your local Makita Service switched off and the battery cartridge is removed Center. -
Seite 19: Technische Daten
DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: DUM604 Schnittbreite 160 mm Hubzahl pro Minute 2.500 min Abmessungen 353 mm x 177 mm x 131 mm (L x B x H) Nennspannung 18 V Gleichstrom Akku BL1815 / BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B Nettogewicht 1,4 - 1,8 kg... -
Seite 20: Eg-Konformitätserklärung
Lassen Sie niemals zu, dass Kinder, HINWEIS: Der angegebene Personen mit verminderten körperlichen, Schwingungsemissionswert wurde im Einklang mit sensorischen oder geistigen Fähigkeiten oder der Standardprüfmethode gemessen und kann für Mangel an Erfahrung und Kenntnissen, oder den Vergleich zwischen Werkzeugen herangezogen Personen, die nicht mit diesen Anweisungen werden. vertraut sind, das Werkzeug benutzen. HINWEIS: Der angegebene Örtliche Vorschriften können das Alter der Schwingungsemissionswert kann auch für eine Bedienungsperson einschränken. -
Seite 21: Sicherheitswarnungen Für Akku-Heckenschere
Schneidwerkzeuge können. Beschädigte Schutzvorrichtungen oder Teile sollten von einem autorisierten Verwenden Sie nur das korrekte Kundendienstzentrum ordnungsgemäß repa- Schneidwerkzeug für die anstehende Arbeit. riert oder ausgewechselt werden, wenn nicht Wartungsanweisungen anders in dieser Anleitung angegeben. Überprüfen Sie immer den Zustand des Schalten Sie den Motor nur ein, wenn Hände Gerätes, insbesondere des Schneidwerkzeugs und Füße ausreichenden Abstand vom... -
Seite 22: Wichtige Sicherheitsanweisungen Für Akku
Anfänger sollten sich von einem erfahrenen 19. Lagern Sie die Heckenschere mit angebrachter Heckenscherenbenutzer im Gebrauch der Abdeckung in einem trockenen Raum. Halten Schere unterweisen lassen. Sie sie außer Reichweite von Kindern. Lagern Sie die Schere niemals im Freien. Die Heckenschere darf nicht von Kindern DIESE ANWEISUNGEN oder Jugendlichen unter 18 Jahren benutzt werden. Jugendliche über 16 Jahre können von... -
Seite 23: Benutzung Des Werkzeugs Als Akku-Heckenschere
Befolgen Sie die örtlichen Bestimmungen nommen ist. bezüglich der Entsorgung von Akkus. DIESE ANWEISUNGEN Benutzung des Werkzeugs als AUFBEWAHREN. Akku-Heckenschere VORSICHT: Verwenden Sie nur Original- Dieses Werkzeug kann durch Montieren der Makita-Akkus. Die Verwendung von Nicht-Original- Schermesser für die Heckenschere (Sonderzubehör) Makita-Akkus oder von Akkus, die abgeändert als Akku-Heckenschere verwendet werden. worden sind, kann zum Bersten des Akkus und Anbringen und Abnehmen des daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch Akkus die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. -
Seite 24: Überlastschutz
Betätigung des Den Akku Auslöseschalters eingeschaltet werden kann, aufladen. ohne den Einschaltsperrknopf zu drücken. Möglicherweise Wenden Sie sich bezüglich einer Reparatur an Ihre liegt eine örtliche Makita-Kundendienststelle. Funktionsstörung im Akku vor. WARNUNG: Auf keinen Fall darf die Sperrfunktion deaktiviert oder der Einschaltsperrknopf mit Klebeband festgeklebt HINWEIS: Abhängig von den werden. -
Seite 25: Einstellen Der Scherhöhe (Für Grasschere)
Einstellen der Scherhöhe (für Montieren und Demontieren des Grasschere) Grasfängers VORSICHT: VORSICHT: Wenn Sie die Scherhöhe ändern, Wenn Sie den Grasfänger mon- bringen Sie unbedingt die Messerabdeckung an, tieren oder demontieren, bringen Sie unbedingt und achten Sie darauf, dass Ihre Finger nicht die Messerabdeckung an, und achten Sie darauf, zwischen dem Werkzeug und dem Grasfänger dass Ihre Finger nicht zwischen dem Werkzeug... -
Seite 26: Montieren Und Demontieren Der Schermesser Für Die Heckenschere
Tragen Sie ein wenig Schmierfett auf den Rand der HINWEIS: Die Schermesser können abgenommen Kurbel auf. Bringen Sie die Kurbel so an den Stiften an, werden, ohne die Schrauben herauszudrehen. dass der kleine und der große Ring nach oben weisen. ► Abb.17: 1. Kurbel Entfernen Sie die Kurbel von den Schermessern. ► Abb.27: 1. Kurbel Stellen Sie die Messer und die Grundplatte so ein, dass die Öffnung in der Grundplatte und die beiden HINWEIS: Die Kurbel kann im Werkzeug verbleiben. Vorsprünge an den Messern aufeinander ausgerichtet sind. ► Abb.18 HINWEIS: Bringen Sie die Messerabdeckung und die Aufbewahrungsbox an den demontierten Drehen Sie die Schermesser um, und montieren Schermessern an, und lagern Sie dann die Messer. Sie sie so, dass die Stifte am Werkzeug in die Öffnung der Grundplatte passen. Vergewissern Sie sich, dass Montieren der Schermesser die Schermesser einwandfrei befestigt sind. ► Abb.19 Halten Sie die Kurbel, die Bodenabdeckung und neue Schermesser bereit. Platzieren Sie die Bodenabdeckung so, ► Abb.28: 1. Kurbel 2. Bodenabdeckung dass... -
Seite 27: Montieren Und Demontieren Des Spänefängers
► Abb.43 ANMERKUNG: Falls die Schermesser nicht ordnungsgemäß funktionieren, stehen die Messer Schneiden Sie große Äste vor Gebrauch dieses nicht richtig mit der Kurbel in Eingriff. Entfernen Werkzeugs mit Astschneidern auf die gewünschte Höhe. Sie die Messer, und montieren Sie sie wieder. ANMERKUNG: Benutzen Sie das Werkzeug nicht auf eine Weise, die Stoppen oder äußerst Montieren und Demontieren des langsames Drehen des Motors verursacht. -
Seite 28: Wartung
Durchführung von Inspektions- oder VORSICHT: Die folgenden Zubehörteile oder Wartungsarbeiten stets, dass das Werkzeug aus- Vorrichtungen werden für den Einsatz mit dem in geschaltet und der Akku abgenommen ist. dieser Anleitung beschriebenen Makita-Werkzeug Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses empfohlen. Die Verwendung anderer Zubehörteile Produkts zu gewährleisten, sollten Reparaturen und oder Vorrichtungen kann eine Verletzungsgefahr andere Wartungs- oder Einstellarbeiten nur von Makita- darstellen. Verwenden Sie Zubehörteile oder Vertragswerkstätten oder Makita-Kundendienstzentren... - Seite 29 Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885551-999 EN, FR, DE, IT, NL, ES, PT, DA, EL, TR www.makita.com 20161028...
