Vorsicht
Befestigen Sie den Projektor nicht eigenhändig an der Decke bzw. stellen Sie ihn nicht
eigenhändig um. Wenden Sie sich an Ihren Sony-Händler.

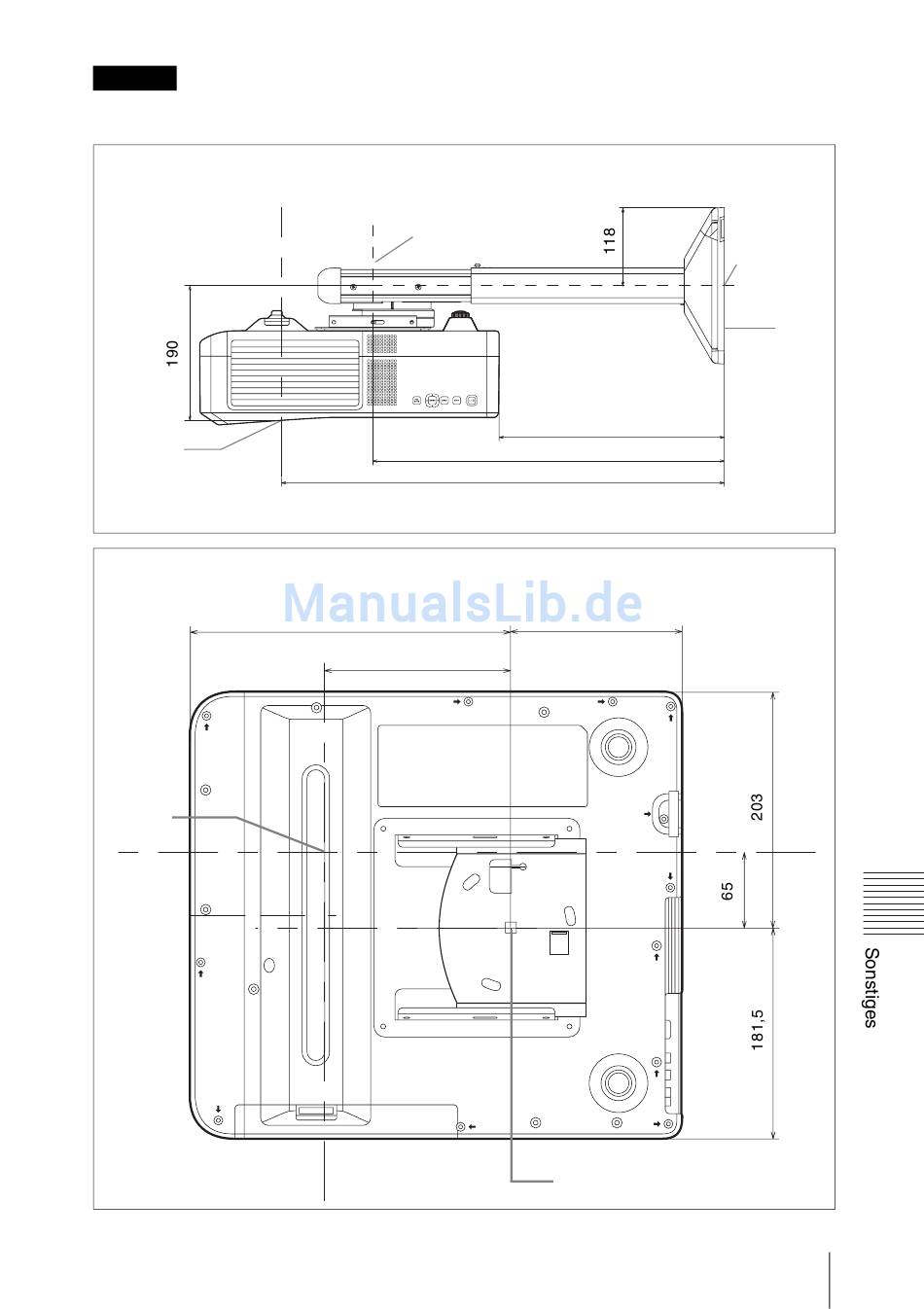

Seitenansicht, wenn die Projektorwandhalterung angebracht ist (der Arm ist mit Verfahren A befestigt.
Die Entfernung zwischen der Mitte der Projektorhalterungsplatte und der Wand beträgt 340 mm -
640 mm.)
Mitte des
Projektions-
fensters
Seitennansicht, wenn die Projektorwandhalterung angebracht ist (der Arm ist mit Verfahren A
befestigt. Die Entfernung zwischen der Mitte der Projektorhalterungsplatte und der Wand beträgt
340 mm - 640 mm.)
Mitte der
projizierten
Bildes
Mitte der
Halterungsplatte
471,3 - 771,3
276,6
161,3
163,2 - 463,2
340 - 640
146,8
Rotationsachse
Mitte der
Wandplatte
Wand
Einheit: mm
Einheit: mm
71
Abmessungen
