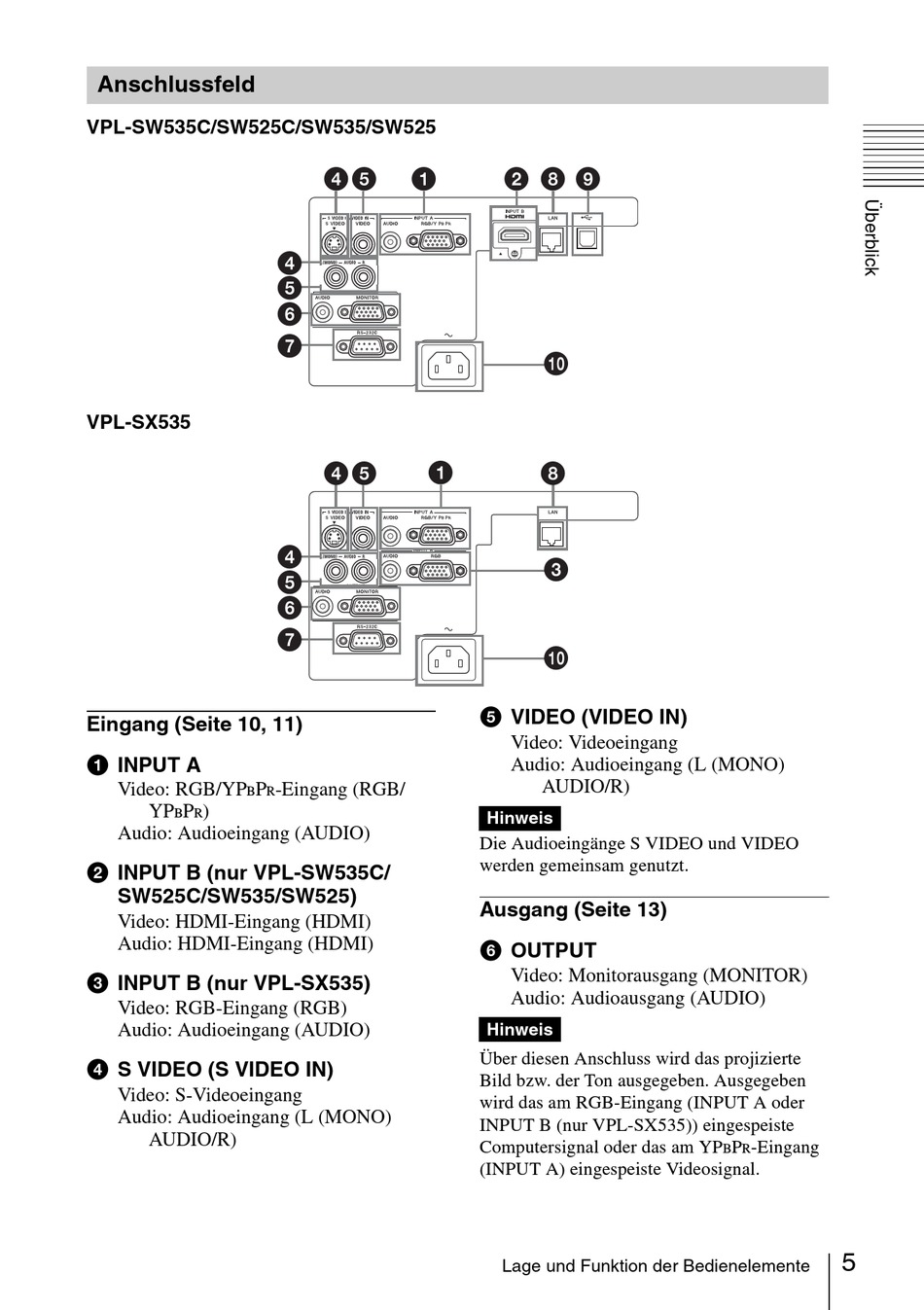

Anschlussfeld
VPL-SW535C/SW525C/SW535/SW525
VPL-SX535
Eingang (Seite 10, 11)
a INPUT A
Video: RGB/YP
P
B
YP
P
)
B
R
Audio: Audioeingang (AUDIO)
b INPUT B (nur VPL-SW535C/
SW525C/SW535/SW525)
Video: HDMI-Eingang (HDMI)
Audio: HDMI-Eingang (HDMI)
c INPUT B (nur VPL-SX535)
Video: RGB-Eingang (RGB)
Audio: Audioeingang (AUDIO)
d S VIDEO (S VIDEO IN)
Video: S-Videoeingang
Audio: Audioeingang (L (MONO)
AUDIO/R)
4
5
1
4
5
6
7
4
5
1
4
5
6
7
-Eingang (RGB/
R
2
8
9
0
8
3
0
e VIDEO (VIDEO IN)
Video: Videoeingang
Audio: Audioeingang (L (MONO)
AUDIO/R)
Hinweis
Die Audioeingänge S VIDEO und VIDEO
werden gemeinsam genutzt.
Ausgang (Seite 13)
f OUTPUT
Video: Monitorausgang (MONITOR)
Audio: Audioausgang (AUDIO)
Hinweis
Über diesen Anschluss wird das projizierte
Bild bzw. der Ton ausgegeben. Ausgegeben
wird das am RGB-Eingang (INPUT A oder
INPUT B (nur VPL-SX535)) eingespeiste
Computersignal oder das am YP
(INPUT A) eingespeiste Videosignal.
Lage und Funktion der Bedienelemente
P
-Eingang
B
R
5
