PSEN ma1.3a/b-20
}
Stellen Sie sicher, dass Sicherheitsschalter und Betätiger nicht als Anschlag benutzt
werden können.
}
Das Umgehen des Sicherheitsschalters in vernünftigerweise vorhersehbarer Art muss
verhindert werden.
} Beachten Sie die Einbaumaßnahmen nach EN ISO 14119 für einen Näherungsschalter
mit Bauart 4 und mit Codierstufe gering
}
Fluchtungsfehler der trennenden Schutzeinrichtung dürfen die Schutzwirkung der tren-
nenden Schutzeinrichtung nicht beeinträchtigen.
} Prüfen Sie den gesicherten Schaltabstand S
S unter realen Bedingungen.
ar
}
Schützen Sie den Sicherheitsschalter und den Betätiger vor UV-Licht oder direkter Son-
nenbestrahlung.

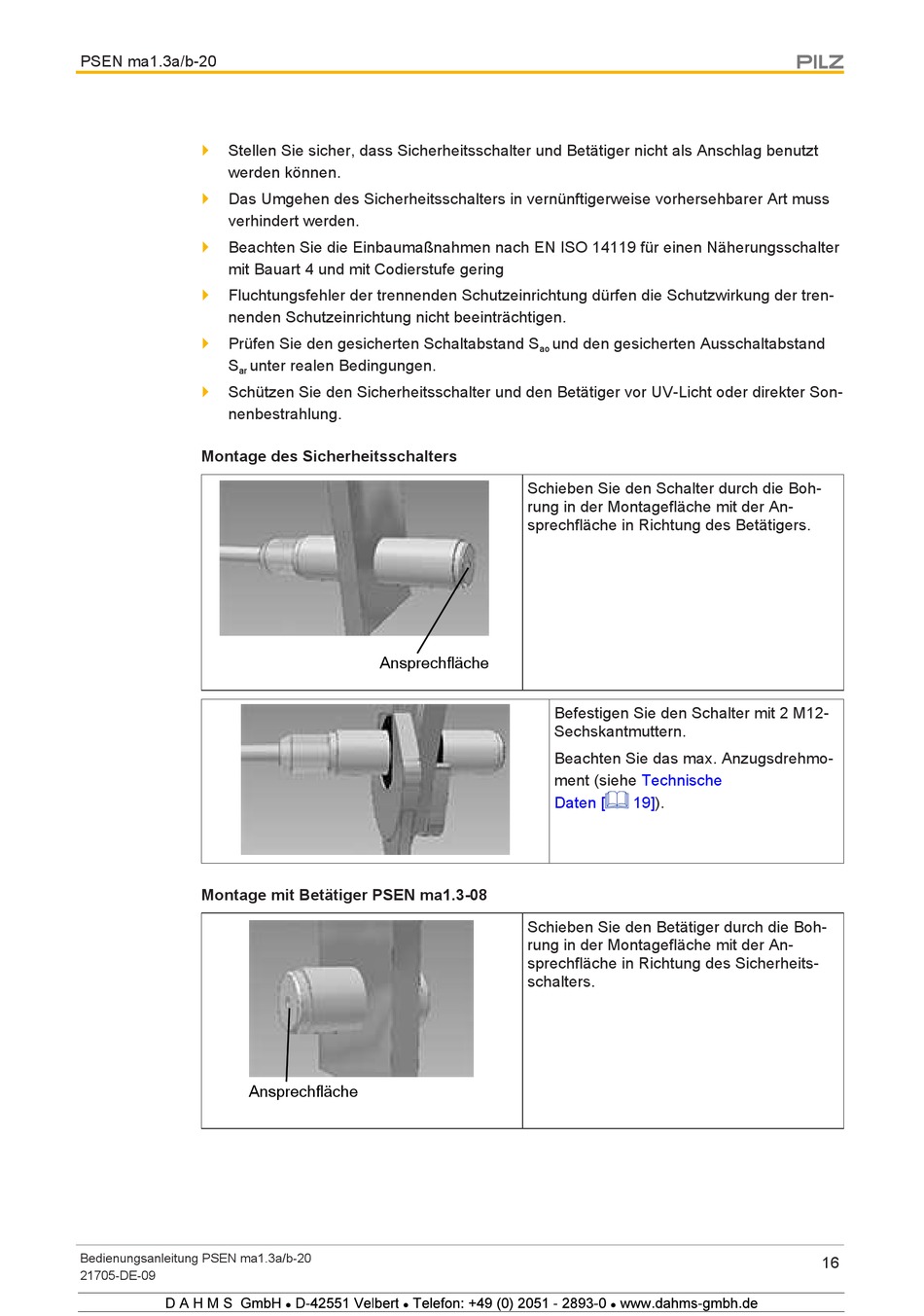

Montage des Sicherheitsschalters
Montage mit Betätiger PSEN ma1.3-08
Ansprechfläche
Bedienungsanleitung PSEN ma1.3a/b-20
21705-DE-09
1234 567 2
Ansprechfläche
9   7               9  9
8 8
und den gesicherten Ausschaltabstand
ao
Schieben Sie den Schalter durch die Boh-
rung in der Montagefläche mit der An-
sprechfläche in Richtung des Betätigers.
Befestigen Sie den Schalter mit 2 M12-
Sechskantmuttern.
Beachten Sie das max. Anzugsdrehmo-
ment (siehe Technische
Daten [ 19]).
Schieben Sie den Betätiger durch die Boh-
rung in der Montagefläche mit der An-
sprechfläche in Richtung des Sicherheits-
schalters.
